IMPUGNATURA A MANICO GIREVOLE E PIEGHEVOLE
13
M136
Manici pieghevoli
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
M136
1) Perno girevole e pieghevole filettato in acciaio brunito con testa a croce.
(2) Dado filettato in acciaio brunito DIN 934.
(3) Molla in acciaio zincato.
M136 CIN
(1) Perno girevole e pieghevole filettato in acciaio inox (Aisi 303) con testa a croce.
(2) Dado filettato in acciaio inox (Aisi 304) DIN 934.
(3) Molla in acciaio inox (Aisi 302).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti zincati ( aggiungere CVZ alla fine del codice brunito).
Su richiesta e per quantità colori come da tabella colori.

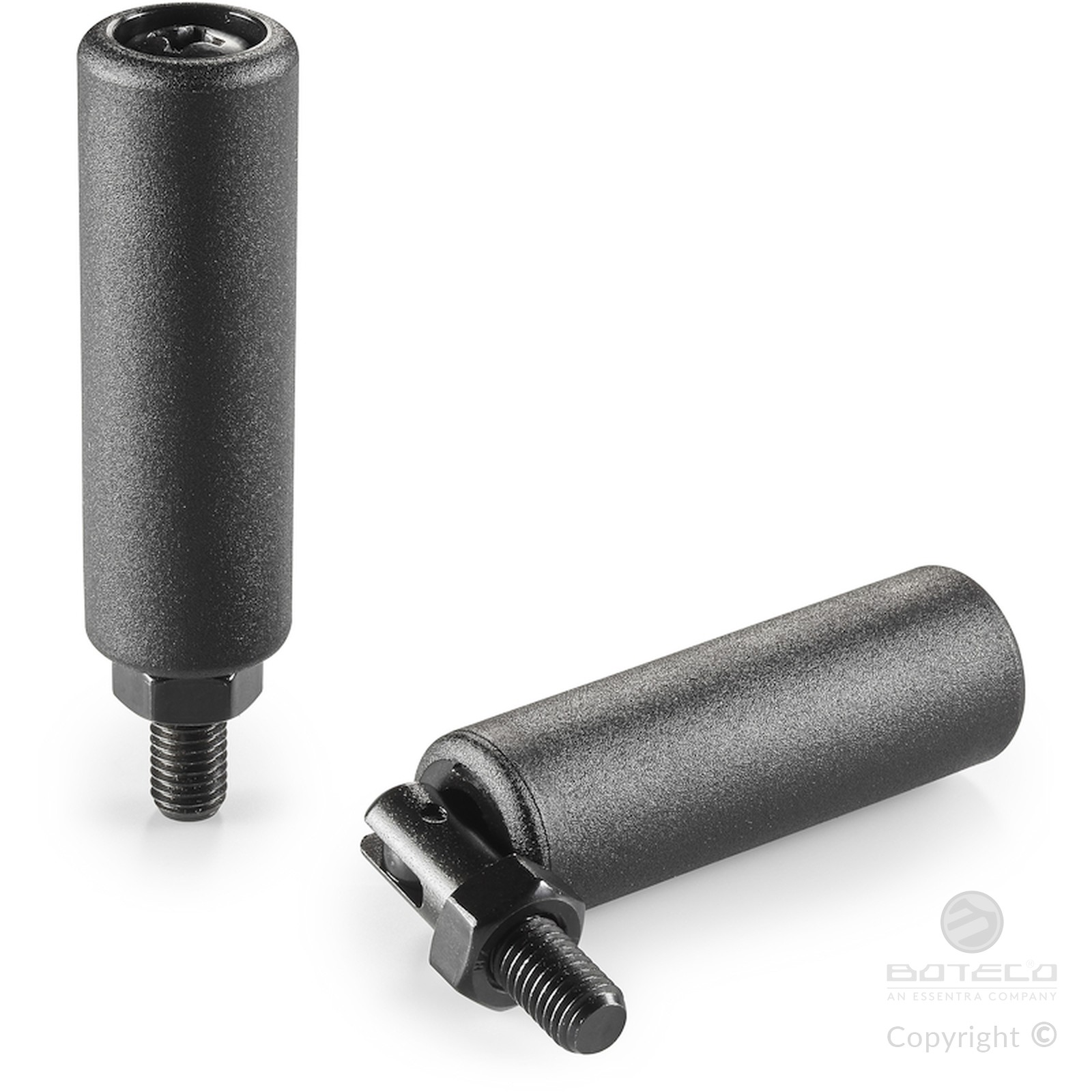

Versione M136: versione in acciaio brunito.

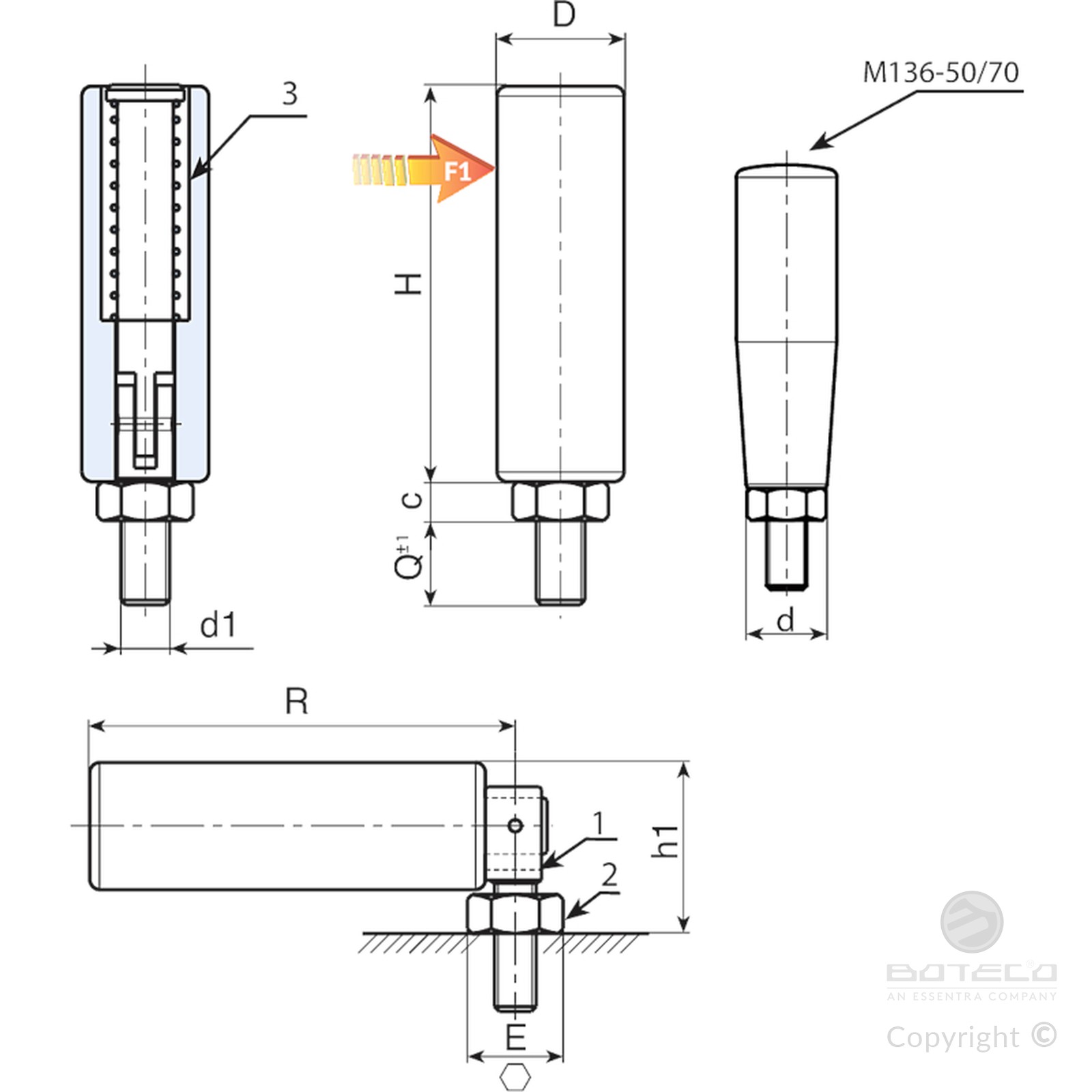

| Codice | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M13650.0001 | M13650.TM06X0901 | 49,5 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 39 | 270 |
| M13670.0001 | M13670.TM08X1001 | 69 | 23,5 | 20 | 13 | 73 | 6,5 | 28,5 | M8 | 10 | 71 | 840 |
| M13682.0002 | M13682.TM10X1501 | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 152 | 1700 |
| M13690.0001 | M13690.TM10X1501 | 90 | 26 | - | 17 | 96 | 8 | 35 | M10 | 15 | 160 | 2700 |

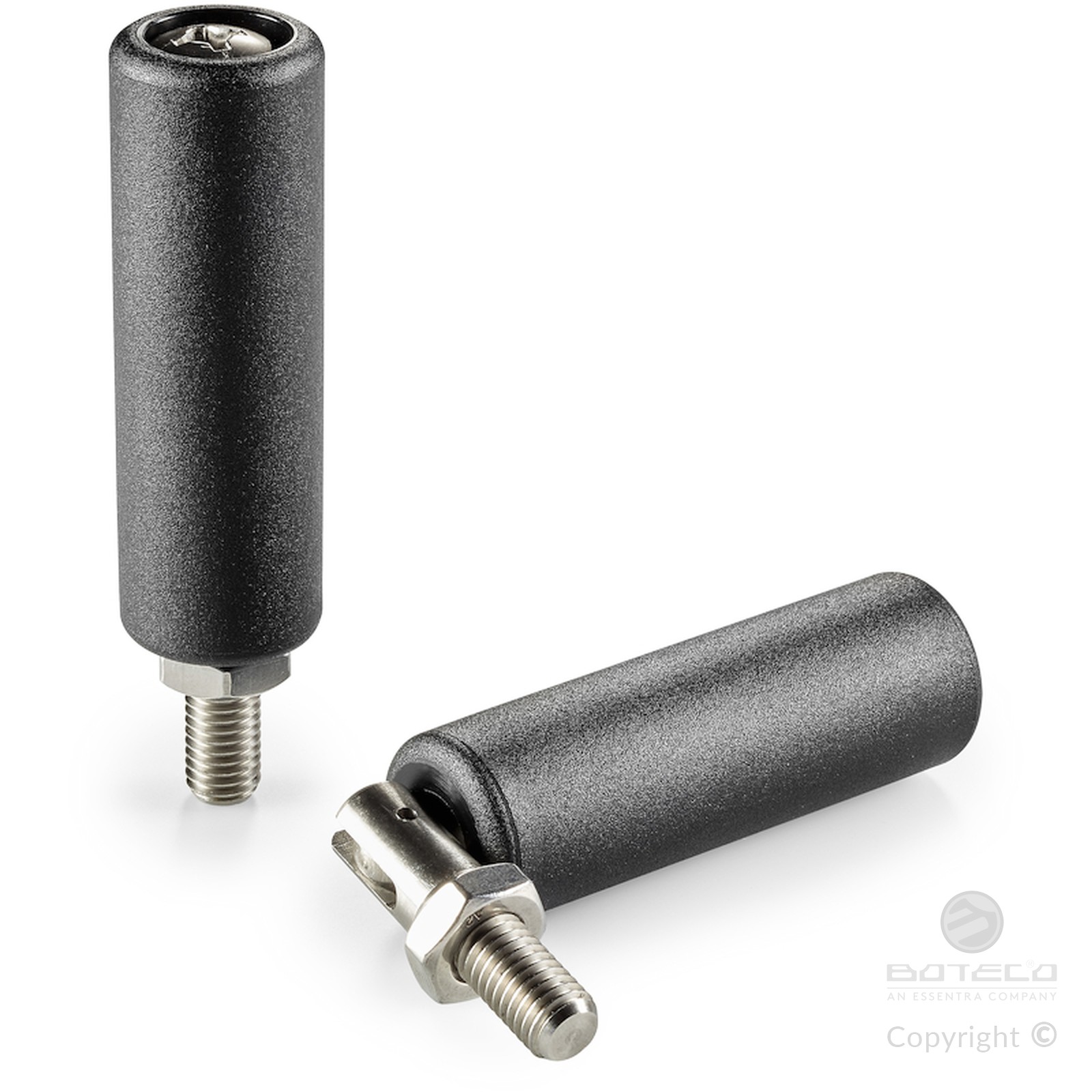

Versione M136CIN: versione in acciaio inox (Aisi 303).
| Codice | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M13650.0002 | M13650.TM06X0901CIN | 49,5 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 39 | 270 |
| M13670.0002 | M13670.TM08X1001CIN | 69 | 23,5 | 20 | 13 | 73 | 6,5 | 28,5 | M8 | 10 | 71 | 840 |
| M13682.0003 | M13682.TM10X1501CIN | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 152 | 1700 |
| M13690.0002 | M13690.TM10X1501CIN | 90 | 26 | - | 17 | 96 | 8 | 35 | M10 | 15 | 160 | 2700 |
