IMPUGNATURA A MANICO GIREVOLE CON PERNO CON ESAGONO INCASSATO
13
M129
Manici girevoli
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
M129:
Prigioniero filettato girevole in acciaio zincato con esagono incassato e molla girevole in acciaio armonico, (tolleranza filetto 6g).
M129CIN:
Prigioniero filettato girevole in acciaio inox (Aisi 303), con esagono incassato e molla girevole in acciaio inox (Aisi 302), (tolleranza filetto 6g).
Richieste Speciali:
Su richiesta e per quantità colori come da tabella colori.

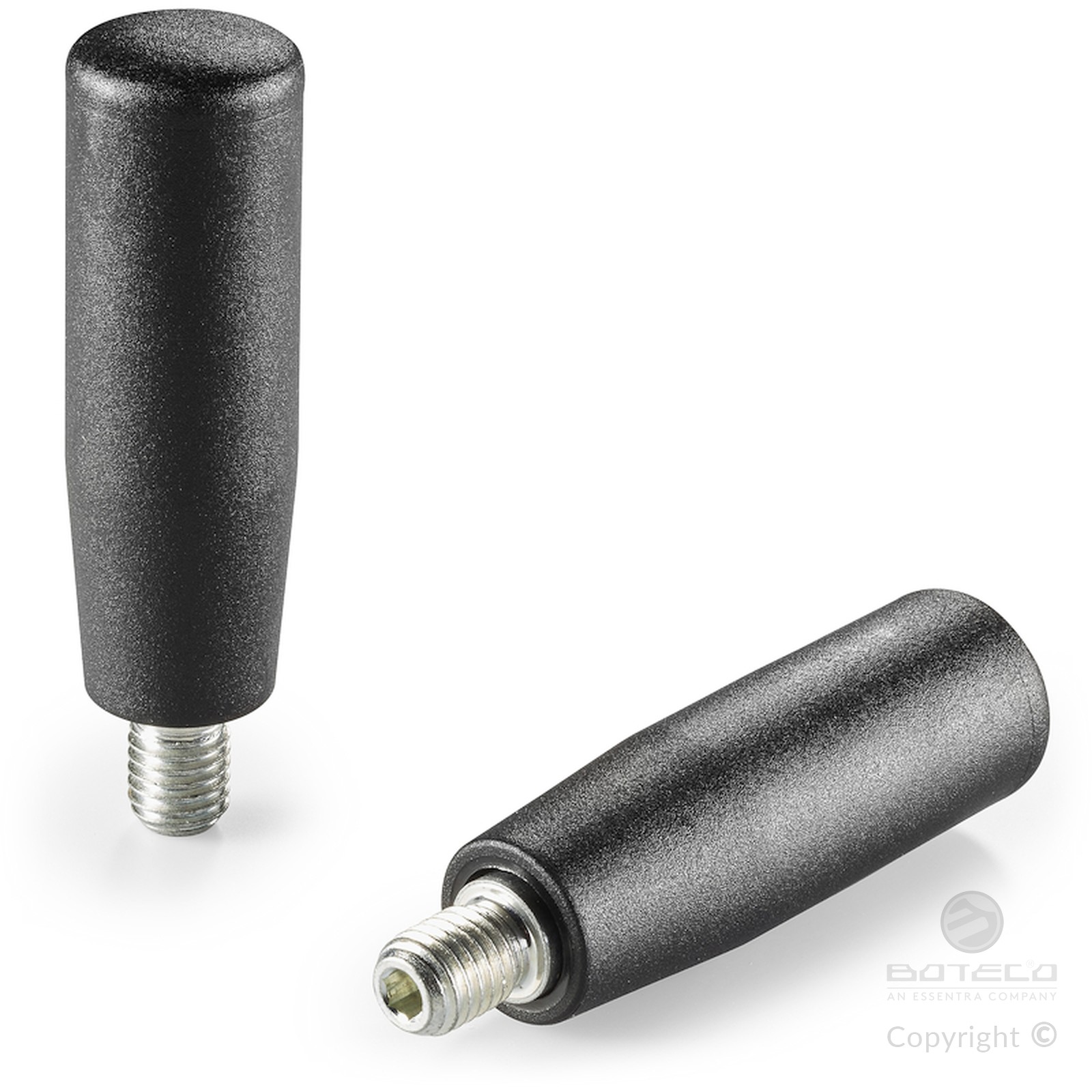

Versione M129: con inserto in acciaio zincato.

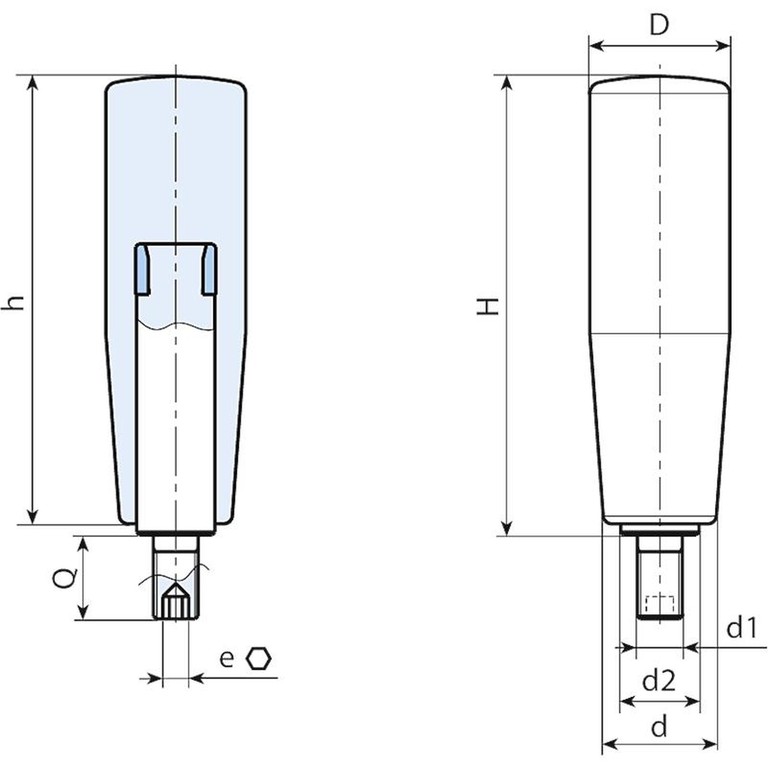

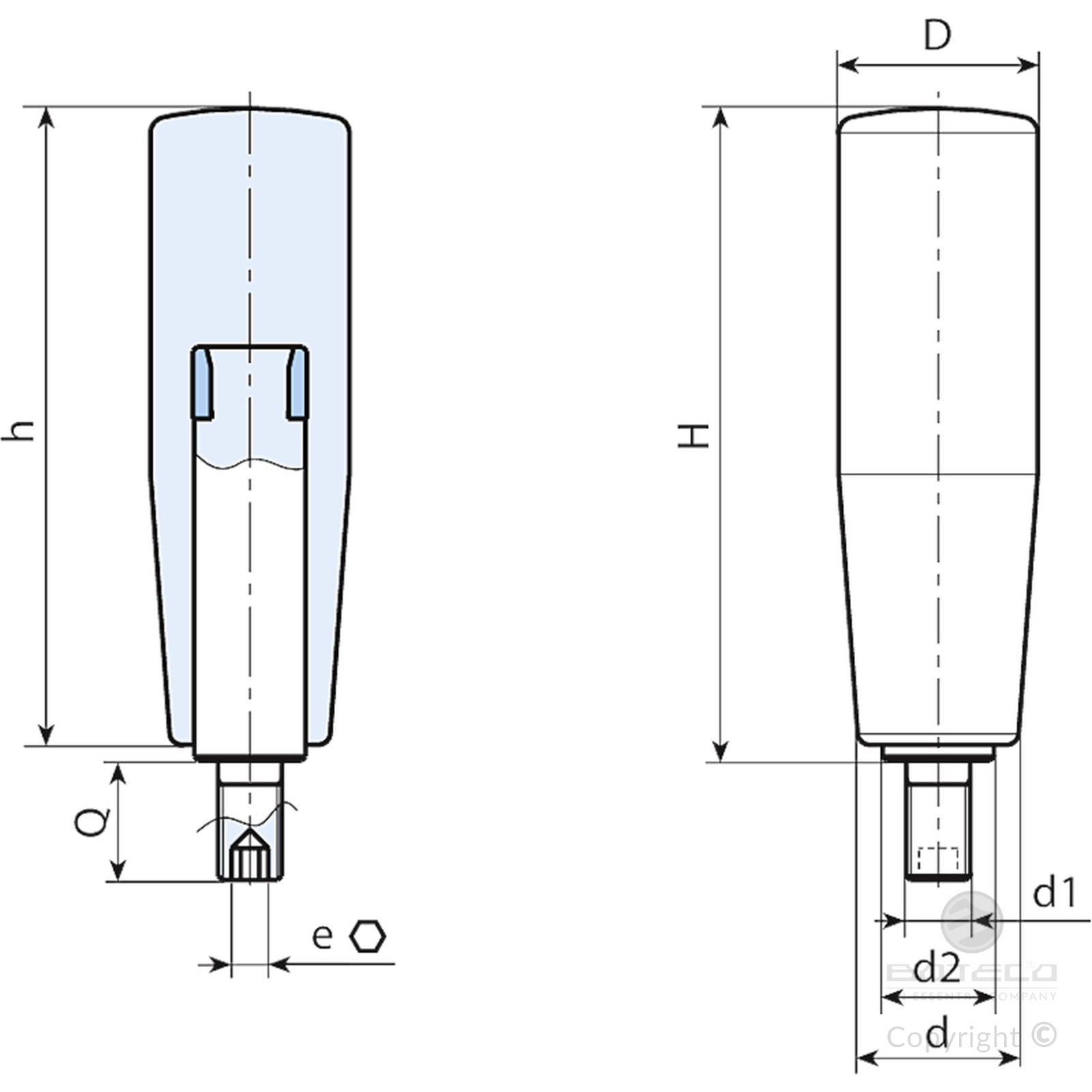

Codice | art. | H | h | D | d | d2 | e | d1 6g | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|
M12950.0001 | M12950.TM06X1201 | 52 | 50,5 | 20 | 15 | 10 | 3 | M6 | 12 | 42 |
M12960.0001 | M12960.TM06X1201 | 62,5 | 60,5 | 23,5 | 18 | 10 | 3 | M6 | 12 | 54 |
M12960.0003 | M12960.TM08X1501 | 62,5 | 60,5 | 23,5 | 18 | 10 | 4 | M8 | 15 | 60 |
M12970.0001 | M12970.TM08X1501 | 72 | 70 | 25 | 18,5 | 10 | 4 | M8 | 15 | 92 |
M12970.0003 | M12970.TM10X1501 | 72 | 70 | 25 | 18,5 | 10 | 4 | M10 | 15 | 94 |
M12980.0001 | M12980.TM08X1501 | 81.5 | 79 | 26 | 22 | 14 | 4 | M8 | 15 | 98 |
M12980.0004 | M12980.TM10X1501 | 81.5 | 79 | 26 | 22 | 14 | 5 | M10 | 15 | 104 |
M12980.0007 | M12980.TM12X1501 | 81.5 | 79 | 26 | 22 | 14 | 5 | M12 | 15 | 104 |
M12990.0001 | M12990.TM10X1501 | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M10 | 15 | 118 |
M12990.0003 | M12990.TM12X1501 | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M12 | 15 | 120 |

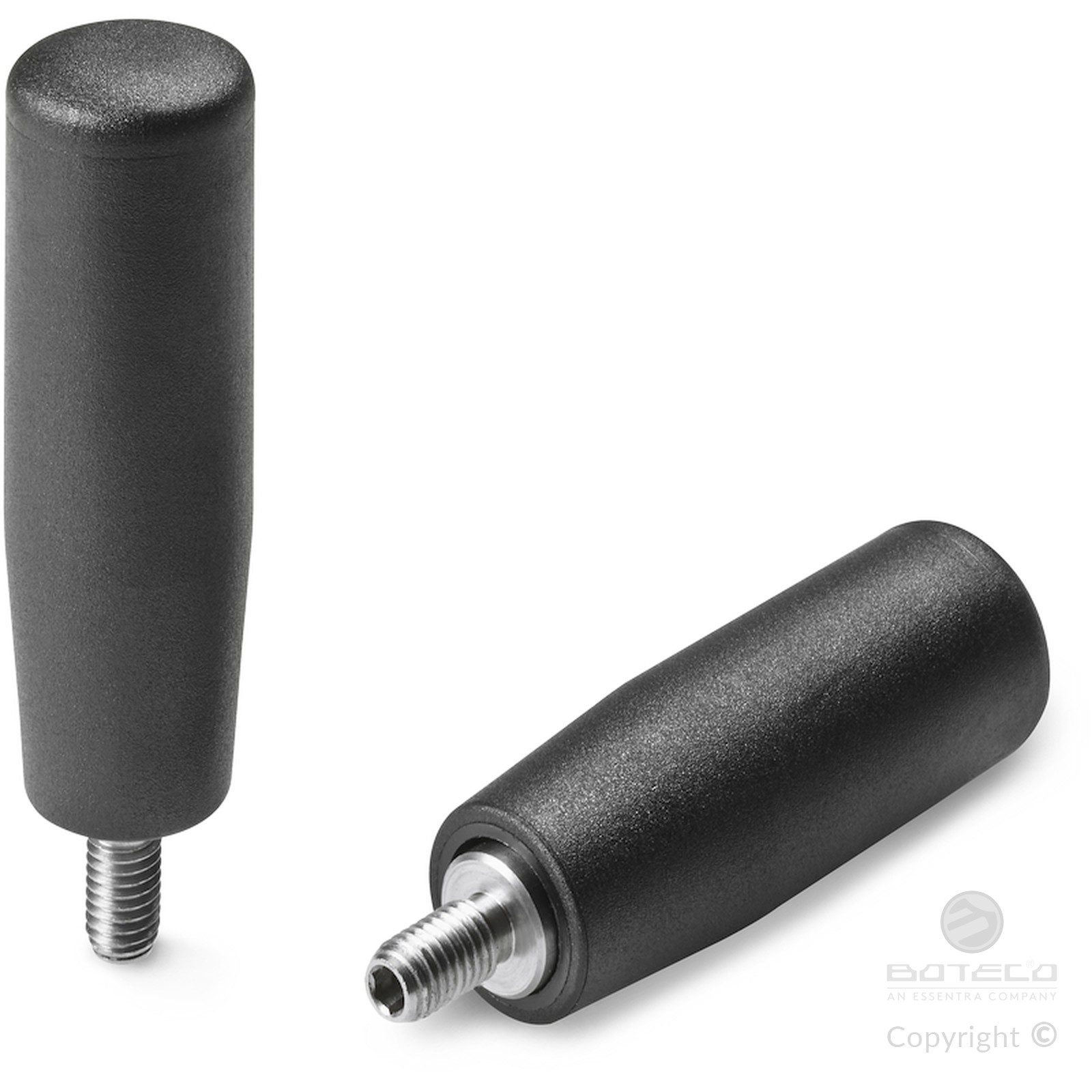

Versione M129CIN: con inserto in acciaio inox (Aisi 303).
Codice | art. | H | h | D | d | d2 | e | d1 6g | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|
M12950.0002 | M12950.TM06X1201CIN | 52 | 50,5 | 20 | 15 | 10 | 3 | M6 | 12 | 42 |
M12960.0002 | M12960.TM06X1201CIN | 62,5 | 60,5 | 23,5 | 18 | 10 | 3 | M6 | 12 | 54 |
M12960.0004 | M12960.TM08X1501CIN | 62,5 | 60,5 | 23,5 | 18 | 10 | 4 | M8 | 15 | 60 |
M12970.0002 | M12970.TM08X1501CIN | 72 | 70 | 25 | 18,5 | 10 | 4 | M8 | 15 | 92 |
M12980.0003 | M12980.TM08X1501CIN | 81.5 | 79 | 26 | 22 | 14 | 4 | M8 | 15 | 98 |
M12980.0005 | M12980.TM10X1501CIN | 81.5 | 79 | 26 | 22 | 14 | 5 | M10 | 15 | 104 |
M12980.0011 | M12980.TM12X1501CIN | 81.5 | 79 | 26 | 22 | 14 | 5 | M12 | 15 | 104 |
M12990.0002 | M12990.TM10X1501CIN | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M10 | 15 | 118 |
M12990.0004 | M12990.TM12X1501CIN | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M12 | 15 | 120 |
