SPINTORE FILETTATO IN ACCIAIO CON PUNTALE PROLUNGATO

22

W910


Spintori filettati passo fine - senza pomello

    Materiali:

    (3) Molla in acciaio inox, (Aisi 301).

    W910:

    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.

    (1) Perno spintore in acciaio ad alta resistenza e temprato.

    W910CIN:

    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).

    (1) Perno spintore in acciaio inox, (Aisi 303).

    Superficie:

    Liscia.

    Colore:

    W910: Brunito.

    W910CIN: Naturale.

    ATTENZIONE:

    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:

    Nessuna.

    Nota:

    Questa versione di spintore può essere accoppiata con qualsiasi volantino con boccola filettata, da ordinare separatamente (vedi foto aggiuntive).

    Scheda tecnica

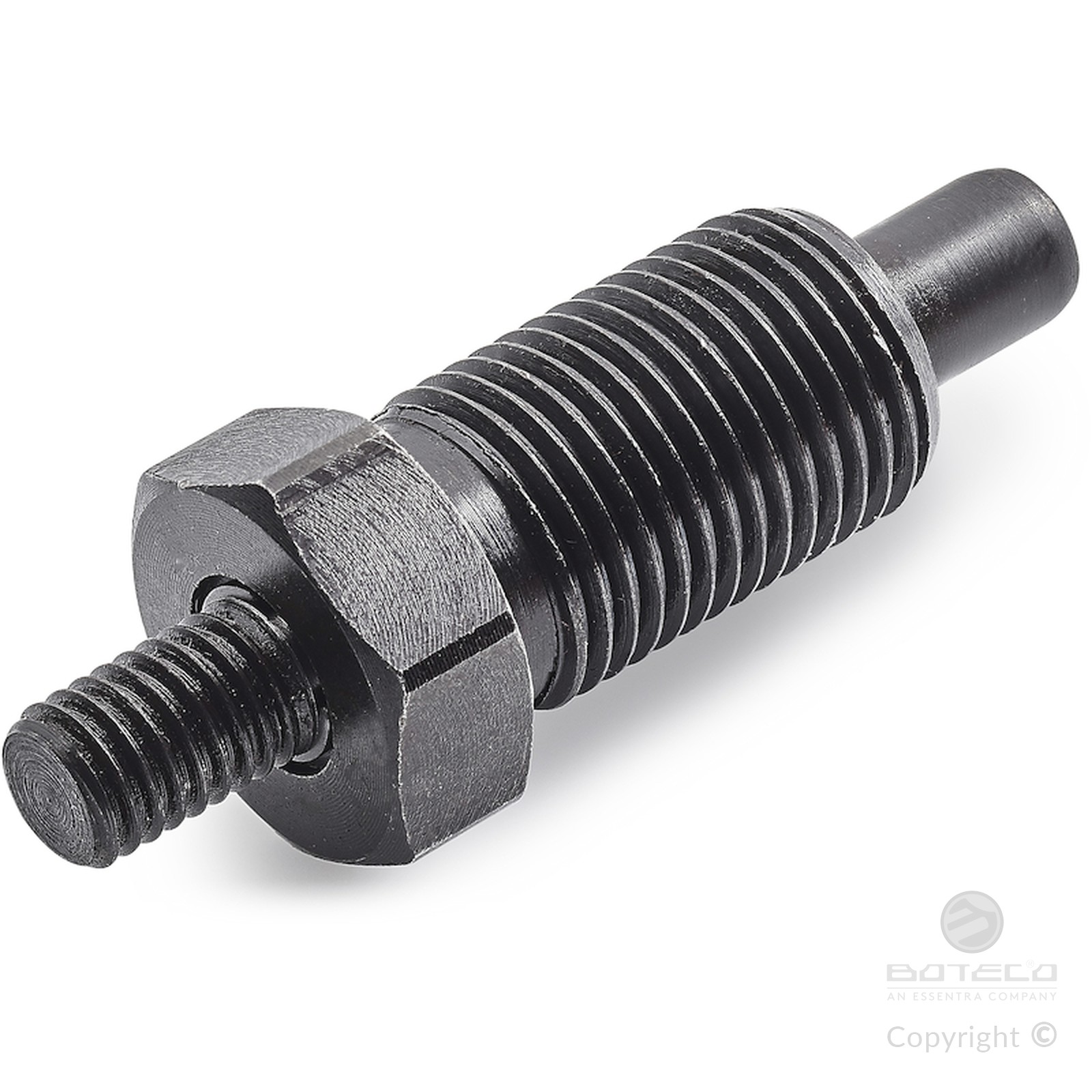

    Versione W910 - in acciaio brunito

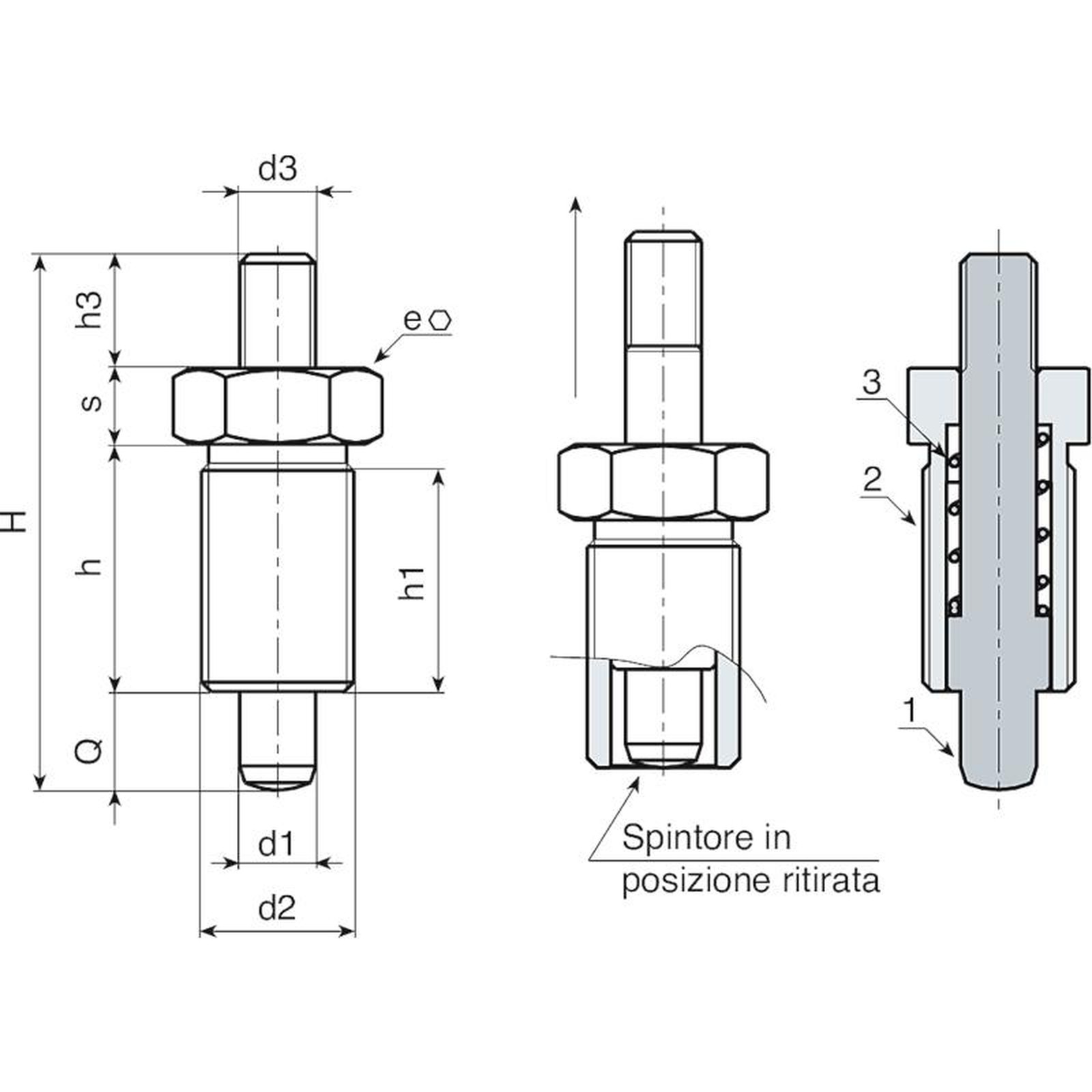

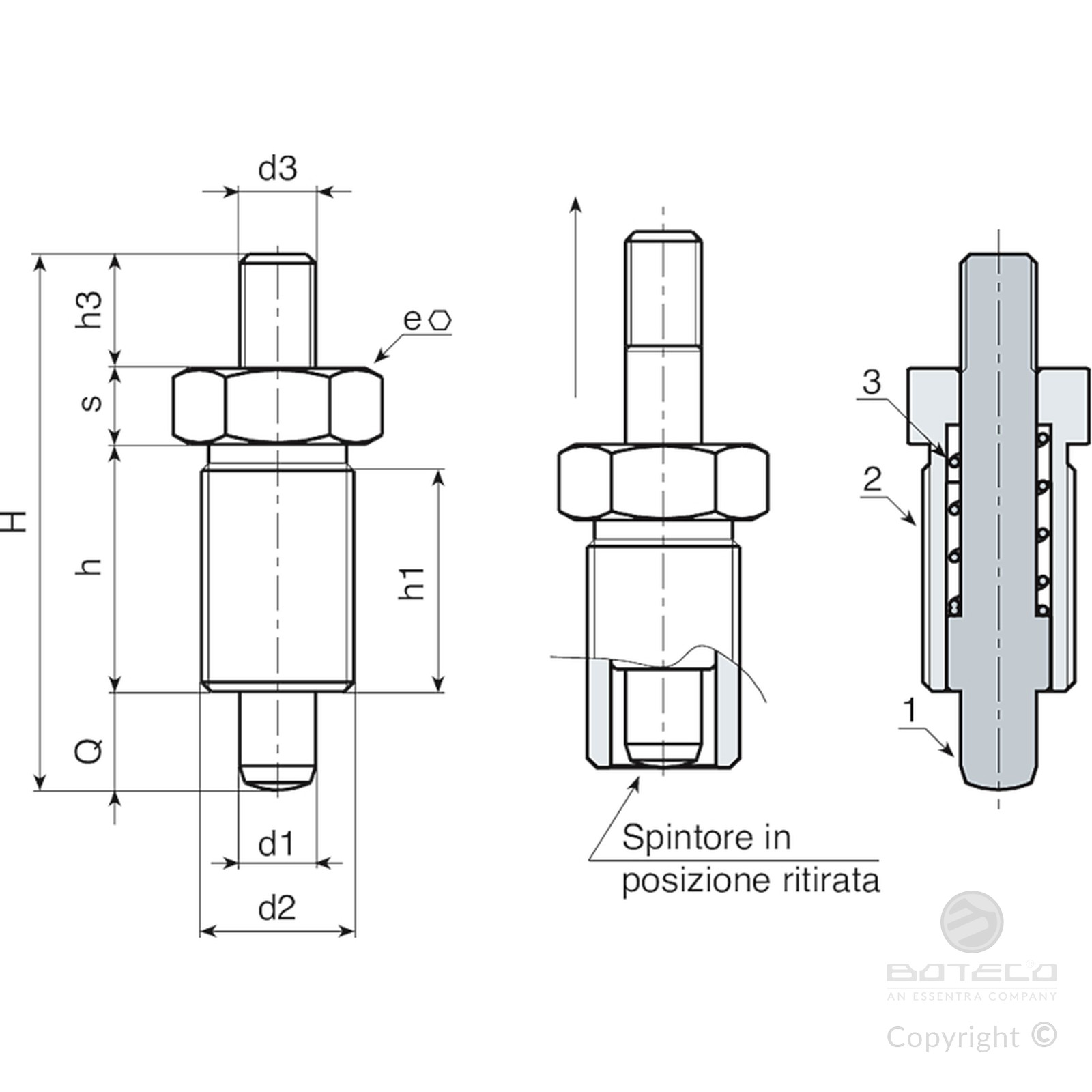

    Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Peso (g)
    W910010.0001 W910010.Q05X08 36 17 15 M10x1 M04 6 12 5 5 8 13
    W910012.0002 W910012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 6 9 22
    W910016.0003 W910016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 8 12 54
    W910016.0004 W910016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 10 12 55
    W910020.0002 W910020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 12 15 104

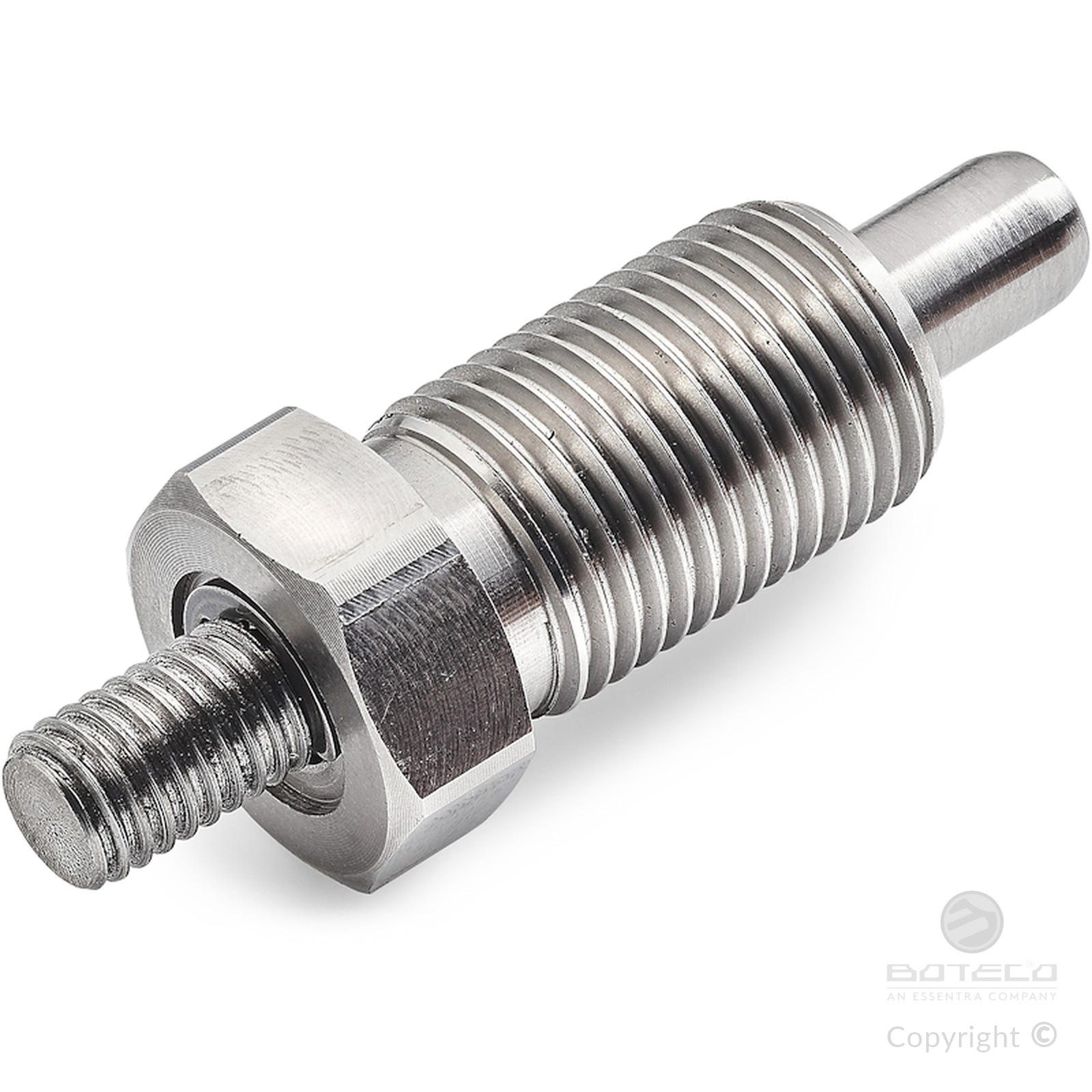

    Versione W910 CIN - in acciaio inox (Aisi 303)

    Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Peso (g)
    W910010.0002 W910010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 5 8 13
    W910012.0001 W910012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 6 9 22
    W910016.0001 W910016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 8 12 54
    W910016.0002 W910016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 10 12 55
    W910020.0001 W910020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 12 15 104
