SPINTORE A LEVA FILETTATO CON BLOCCAGGIO IN ACCIAIO - CON DADO
W816
Spintori filettati passo fine - con pomello
Materiali:
(3) Leva in zama pressofusa.
W816:
(1) Perno spintore in acciaio ad alta resistenza e temprato.
(2) Corpo tornito e filettato in acciaio ad alta resistenza, con sede di blocco.
(4) Dado di bloccaggio filettato in acciaio (UNI 5589).
(5) Molla in acciaio zincato.
W816CIN:
(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Corpo tornito e filettato in acciaio inox, (Aisi 303), ad alta resistenza, con sede di blocco.
(4) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).
(5) Molla in acciaio inox, (Aisi 301).
Superficie:
(3) Satinata.
(1-2-4) Liscia.
Colore:
(3) Verniciata con polveri epossidiche, nero (RAL 9011).
W816: (1-2-4) Brunito.
W816CIN: (1-2-4) Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
> Dado fornito assemblato.
Richieste Speciali:
Su richiesta e per quantità la filettatura può essere fornita con passo grosso standard.
Su richiesta il dado può essere fornito smontato.

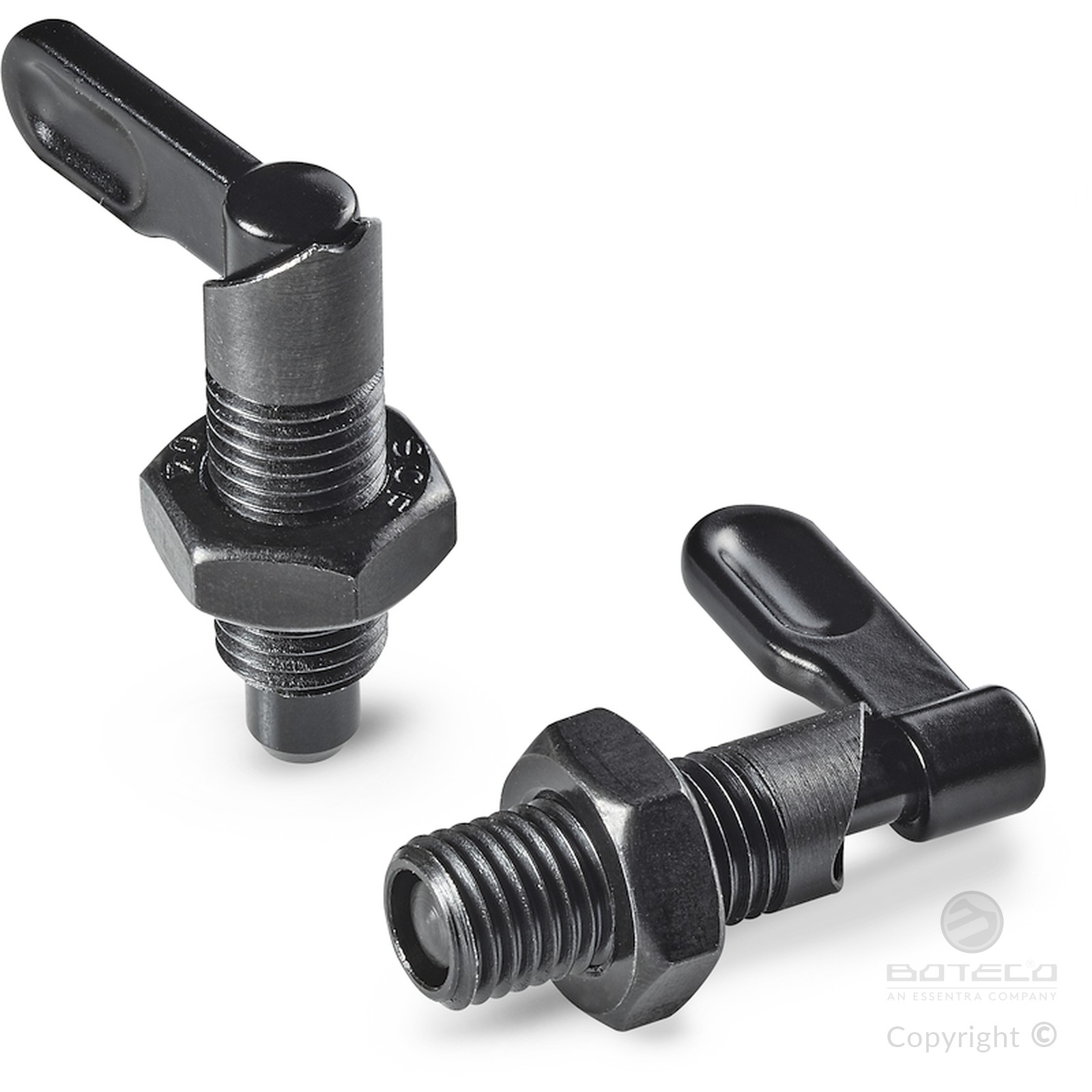

Versione W816 - in acciaio brunito

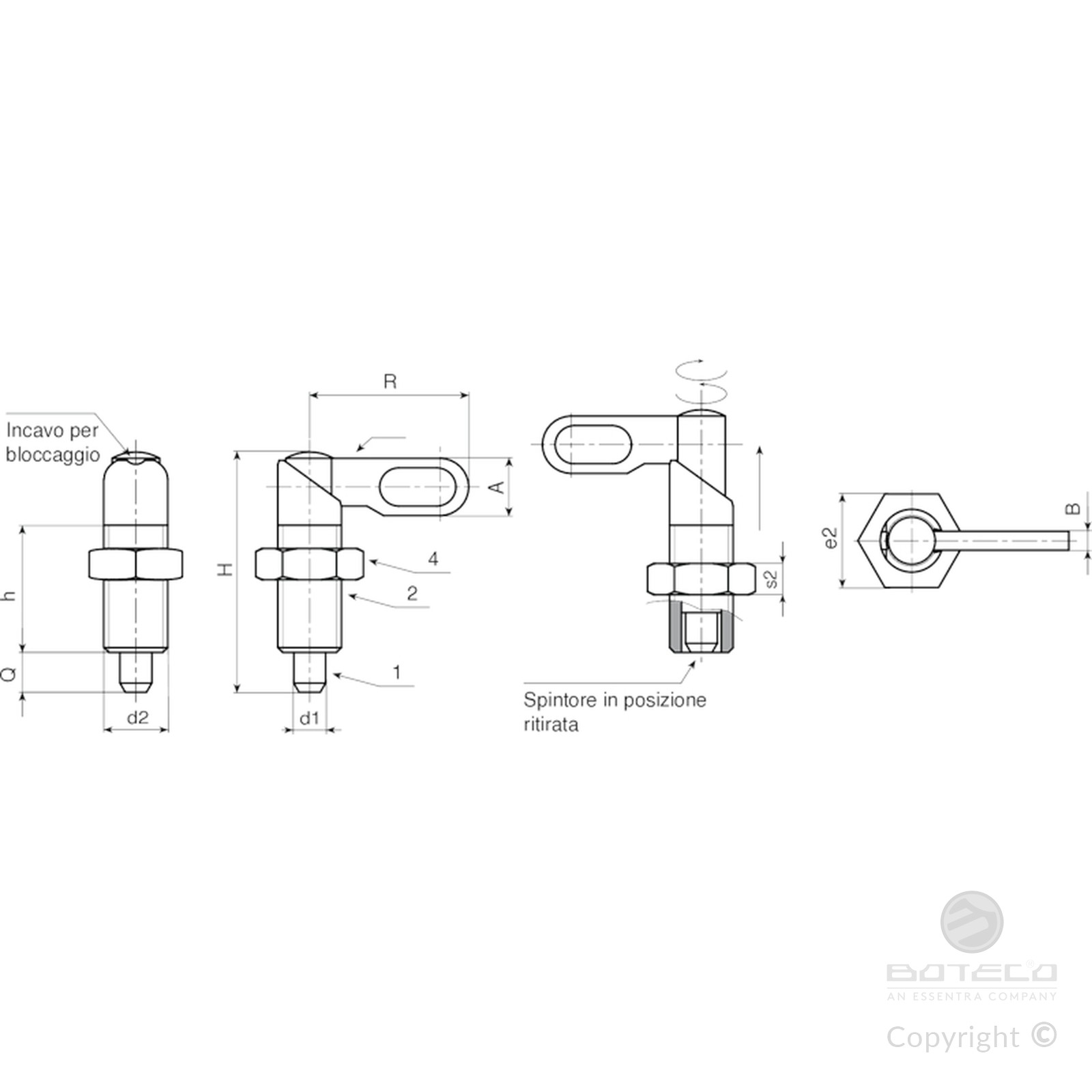

| Codice | Art. | R | H | h | A | B | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W81610.0004 | W81610.V04 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 4 | 6 | 25 |
| W81610.0005 | W81610.V05 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 5 | 6 | 26 |
| W81610.0006 | W81610.V06 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 6 | 6 | 28 |
| W81612.0005 | W81612.V05 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 5 | 8 | 40 |
| W81612.0006 | W81612.V06 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 6 | 8 | 40 |
| W81612.0008 | W81612.V08 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 8 | 8 | 43 |
| W81616.0004 | W81616.V06 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 6 | 10 | 91 |
| W81616.0005 | W81616.V08 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 8 | 10 | 93 |
| W81616.0006 | W81616.V10 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 10 | 10 | 95 |
| W81620.0004 | W81620.V08 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 8 | 12 | 168 |
| W81620.0005 | W81620.V10 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 10 | 12 | 173 |
| W81620.0006 | W81620.V12 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 12 | 12 | 174 |

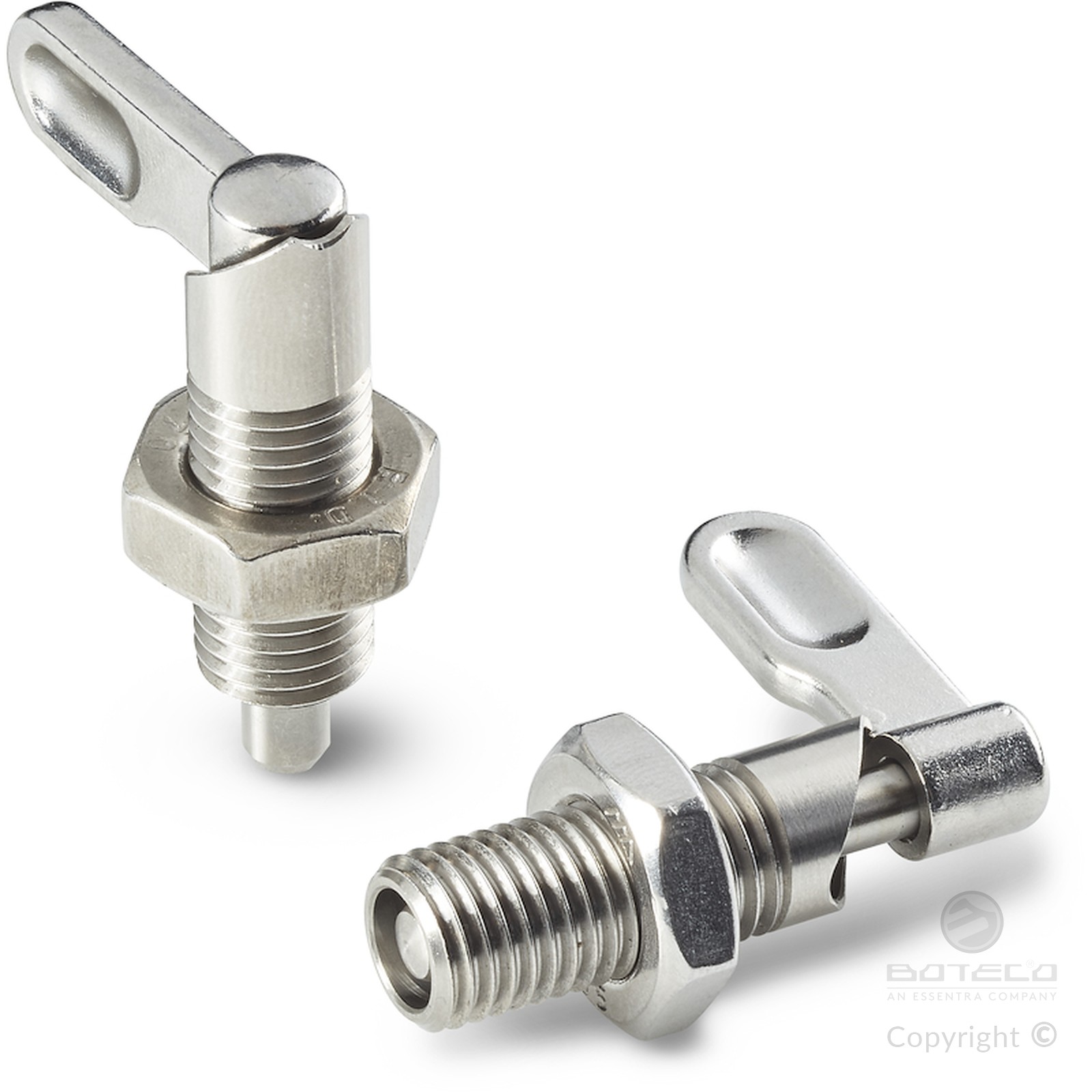

Versione W816 CIN - in acciaio inox (Aisi 303)
| Codice | Art. | R | H | h | A | B | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W81610.0001 | W81610.I04CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 4 | 6 | 25 |
| W81610.0002 | W81610.I05CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 5 | 6 | 26 |
| W81610.0003 | W81610.I06CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 6 | 6 | 28 |
| W81612.0001 | W81612.I05CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 5 | 8 | 40 |
| W81612.0002 | W81612.I06CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 6 | 8 | 40 |
| W81612.0003 | W81612.I08CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 8 | 8 | 43 |
| W81616.0001 | W81616.I06CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 6 | 10 | 91 |
| W81616.0002 | W81616.I08CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 8 | 10 | 93 |
| W81616.0003 | W81616.I10CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 10 | 10 | 95 |
| W81620.0001 | W81620.I08CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 8 | 12 | 168 |
| W81620.0002 | W81620.I10CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 10 | 12 | 173 |
| W81620.0003 | W81620.I12CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 12 | 12 | 174 |
