POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO

22

W811


Spintori filettati passo fine - con pomello

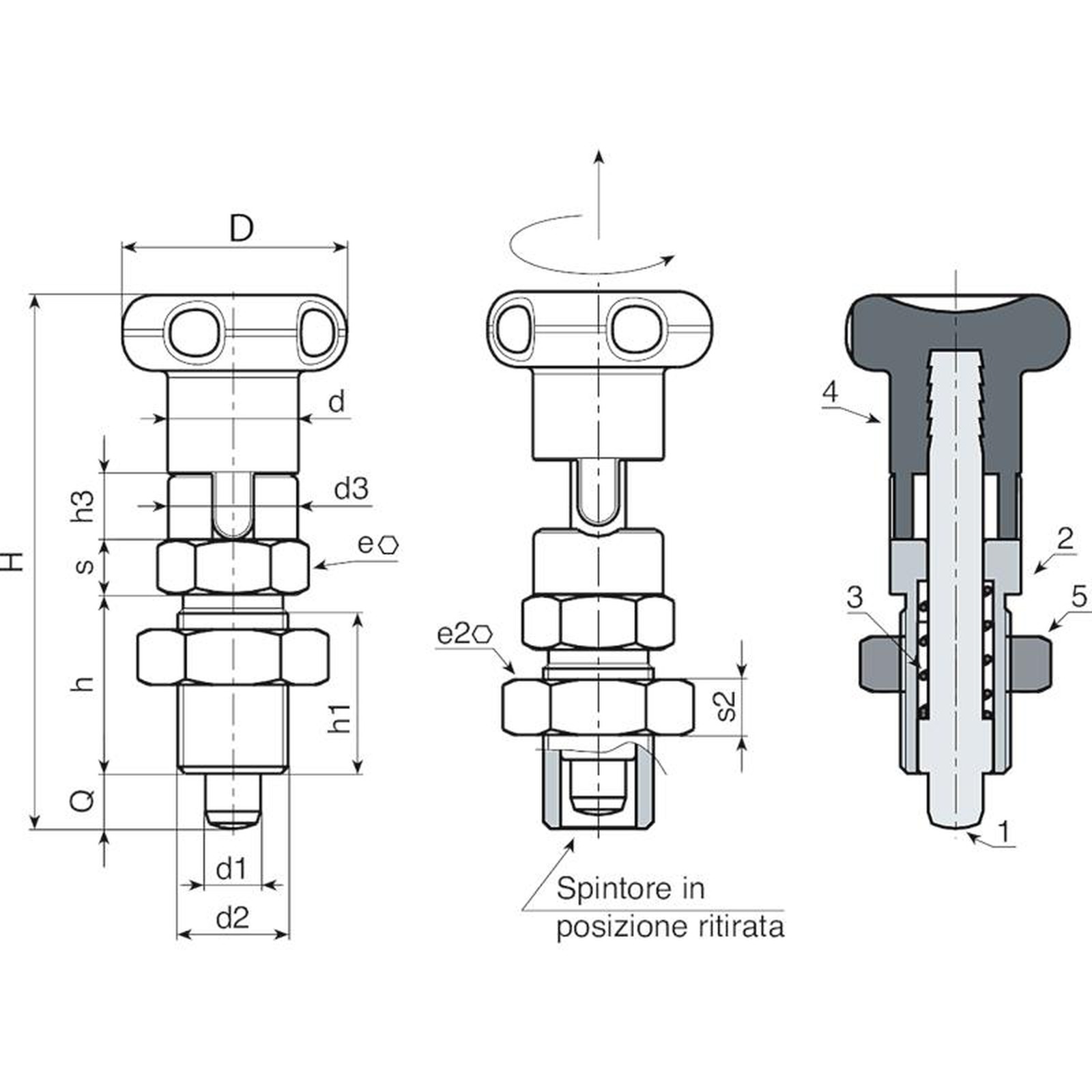

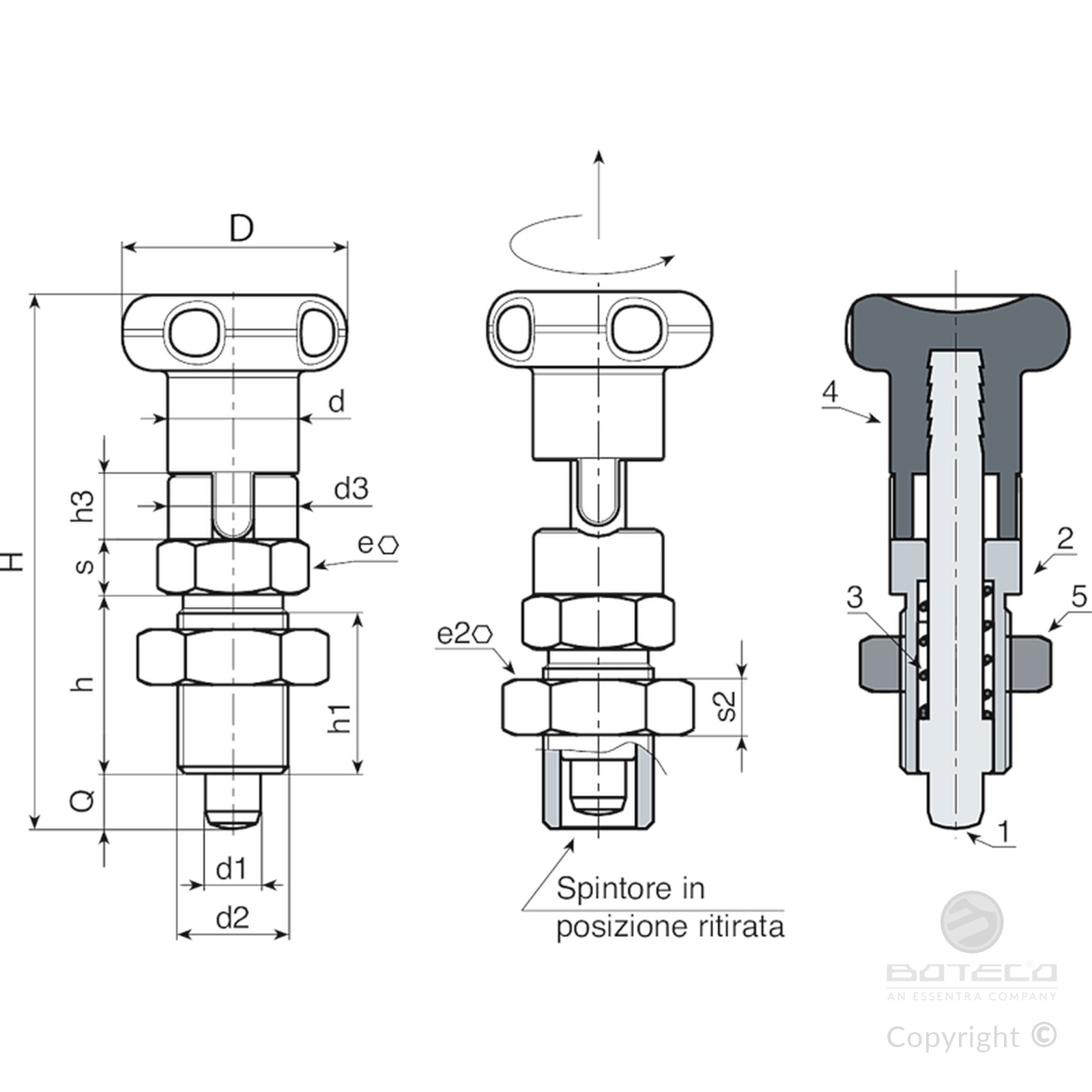

    Materiali:

    (3) Molla in acciaio inox, (Aisi 301).

    (4) Pomello lobato in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.

    W811:

    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.

    (1) Perno spintore in acciaio ad alta resistenza e temprato.

    (5) Dado di bloccaggio filettato in acciaio (UNI 5589).

    W811 CIN:

    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).

    (1) Perno spintore in acciaio inox, (Aisi 303).

    (5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:

    (4) Satinata.

    (1-2-5) Liscio.

    Colore:

    (4) Nero (RAL 9011).

    W811:

    (1-2-5) Brunito.

    W811 CIN:

    (1-2-5) Naturale.

    ATTENZIONE:

    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    > Dado fornito assemblato.

    Richieste Speciali:

    Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.

    Su richiesta il dado può essere fornito smontato.

    Scheda tecnica

    Versione W811 - in acciaio brunito

    Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
    W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
    W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
    W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172

    Versione W811 CIN - in acciaio inox (Aisi 303)

    Codice Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
    W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
    W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
    W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
