POMELLO CON SPINTORE FILETTATO SENZA GHIERA IN ACCIAIO - CON DADO DI BLOCCAGGIO

22

W805


Spintori filettati passo fine - con pomello

    Materiali:

    (3) Molla in acciaio inox, (Aisi 301).

    (4) Pomello lobato in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.

    W805:

    (2) Corpo filettato in acciaio ad alta resistenza, con sede chiave.

    (1) Perno spintore in acciaio ad alta resistenza e temprato.

    (5) Dado di bloccaggio filettato in acciaio (UNI 5589).

    W805CIN:

    (2) Corpo filettato in acciaio inox, (Aisi 303), con sede chiave.

    (1) Perno spintore in acciaio inox, (Aisi 303).

    (5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).

    Superficie:

    (4) Satinata.

    (1-2-5) Liscia.

    Colore:

    (4) Nero (RAL 9011).

    W805:

    (1-2) Brunito.

    W805CIN:

    (1-2) Naturale.

    Chiave di fissaggio:

    Su richiesta è diposnibile la chiave di serraggio con codice W807.

    ATTENZIONE:

    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    > Dado fornito assemblato.

    Richieste Speciali:

    Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.

    Su richiesta è possibile fornire le chiavi di serraggio.

    Su richiesta il dado può essere fornito smontato.

    Scheda tecnica

    Versione W805 - in acciaio brunito

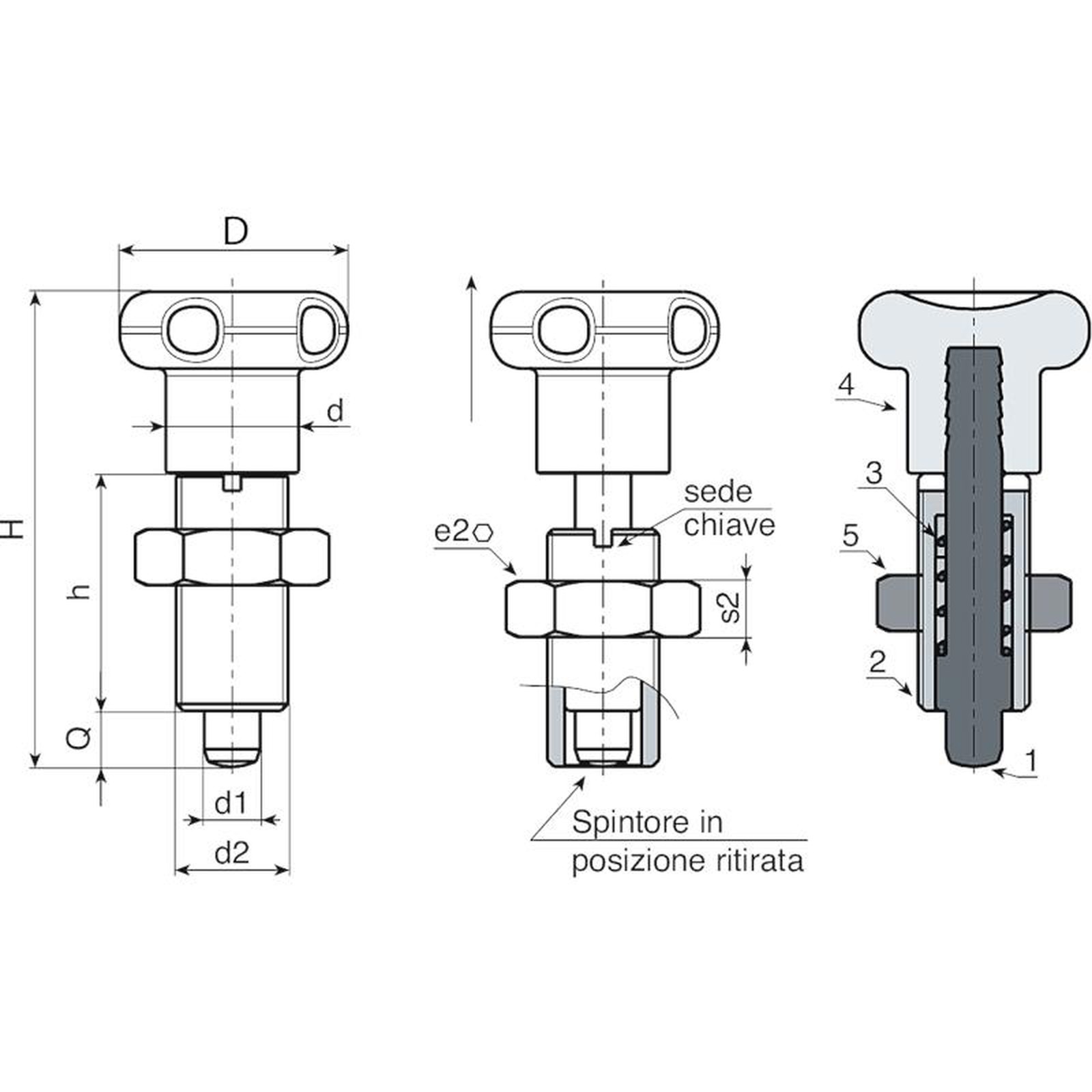

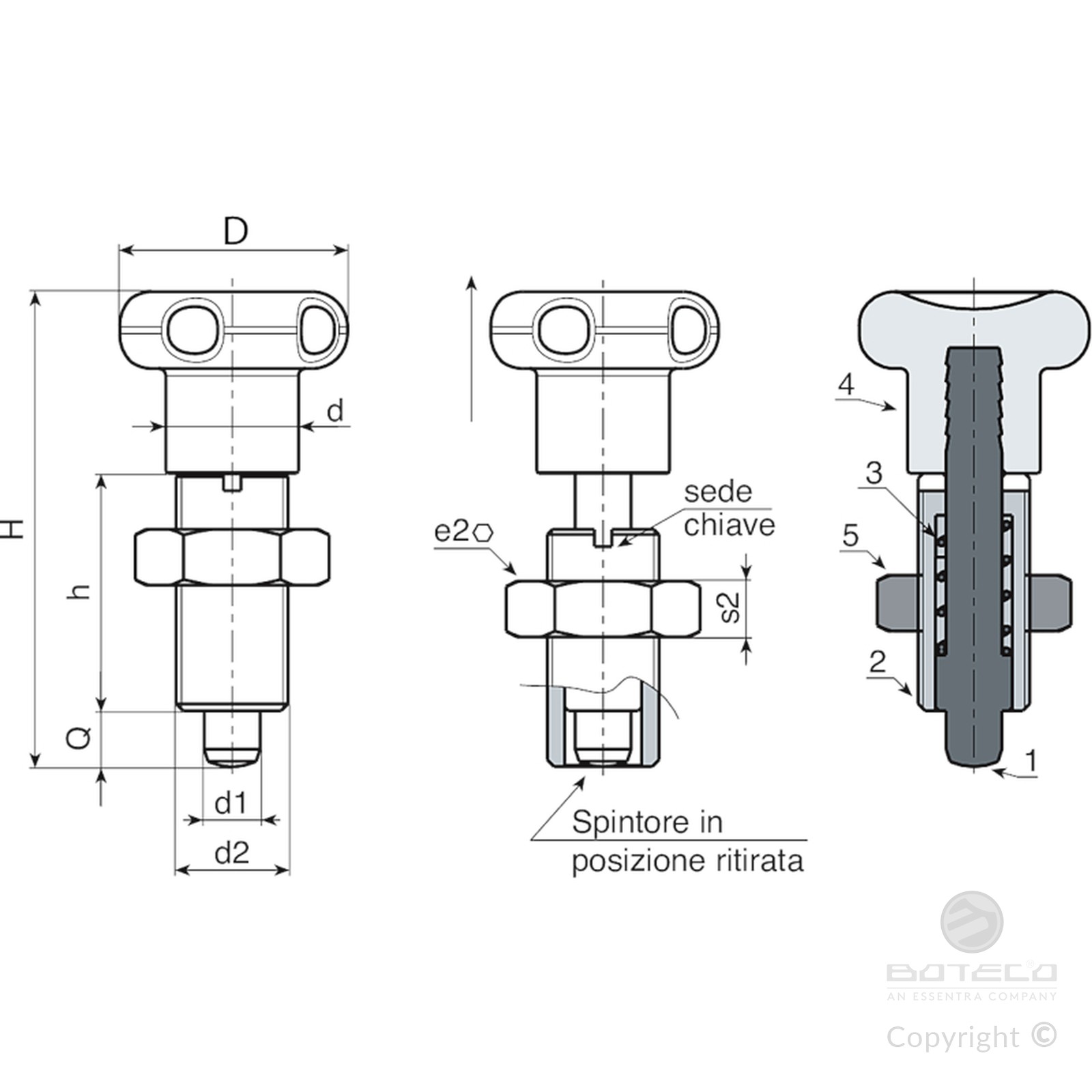

    Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Peso (g) Chiave
    W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10

    Versione W805 CIN - in acciaio inox (Aisi 303)

    Codice Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Peso (g) Chiave
    W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
