SPINTORE FILETTATO IN ACCIAIO

22

W802


Spintori filettati passo fine - senza pomello

    Materiali:

    (3) Molla in acciaio inox, (Aisi 301).

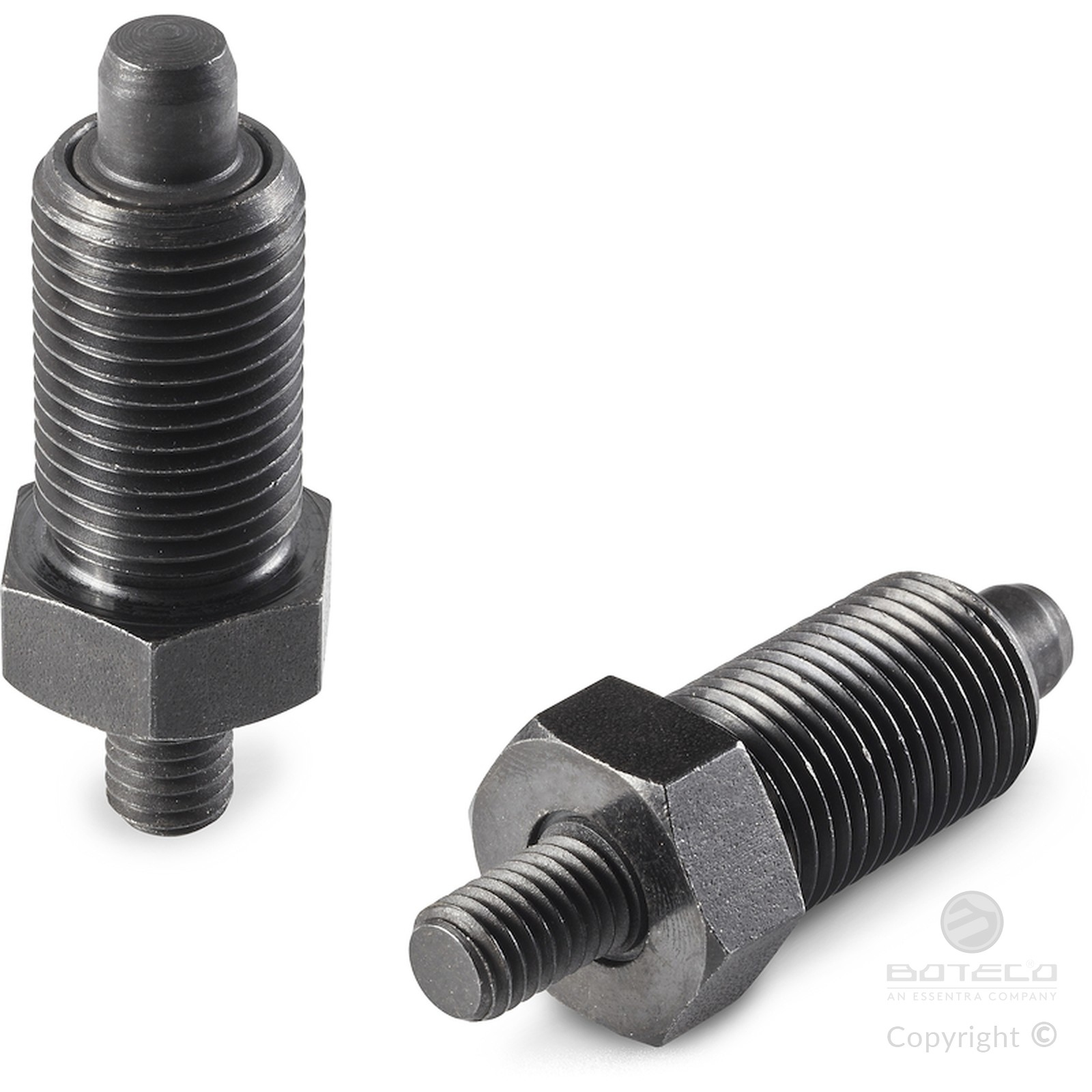

    W802:

    (2) Ghiera esagonale filettata in acciaio ad alta resistenza.

    (1) Perno spintore in acciaio ad alta resistenza e temprato.

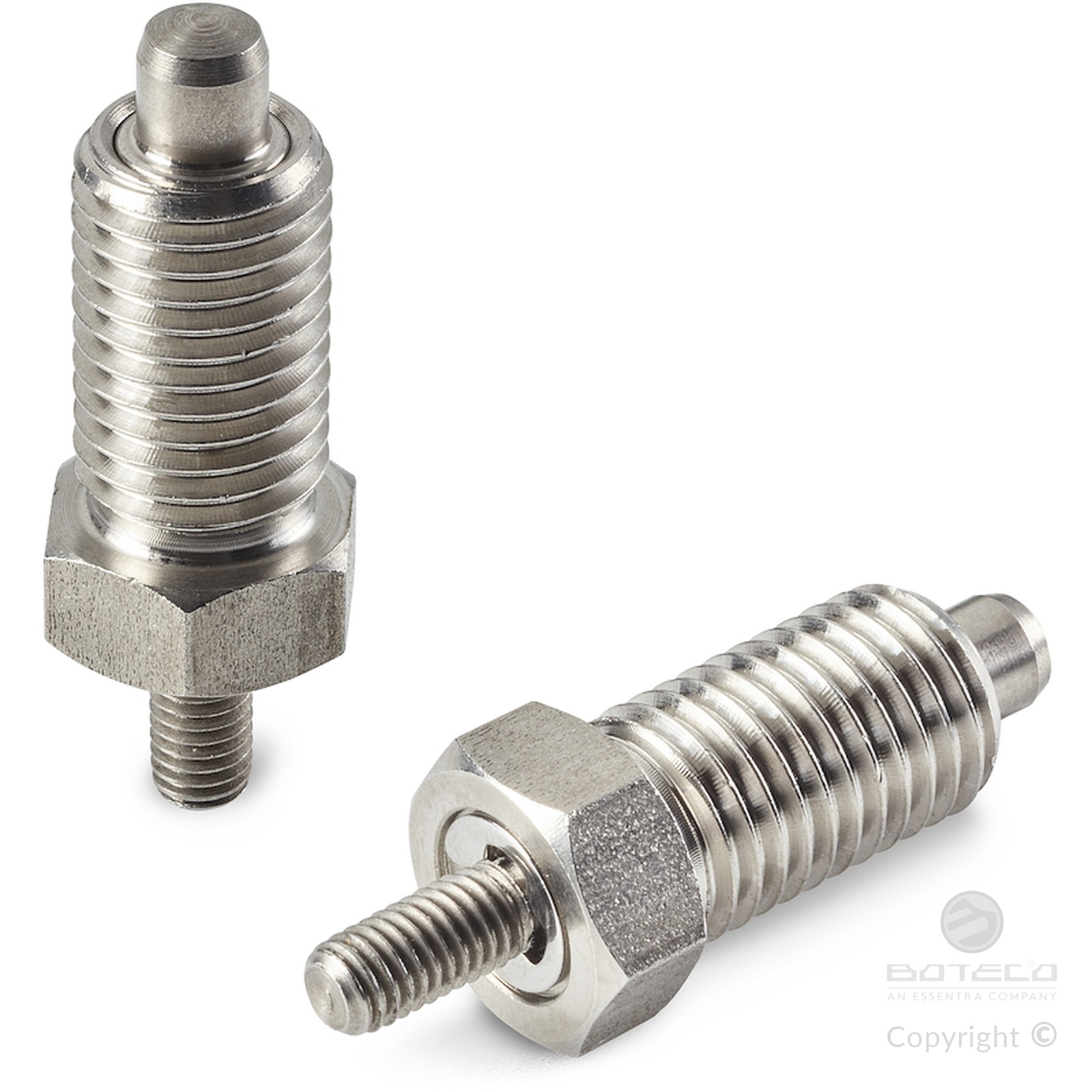

    W802CIN:

    (2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).

    (1) Perno spintore in acciaio inox, (Aisi 303).

    Superficie:

    Liscia.

    Colore:

    W802: Brunito.

    W802CIN: Naturale.

    ATTENZIONE:

    > Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.

    Richieste Speciali:

    Nessuna.

    Nota:

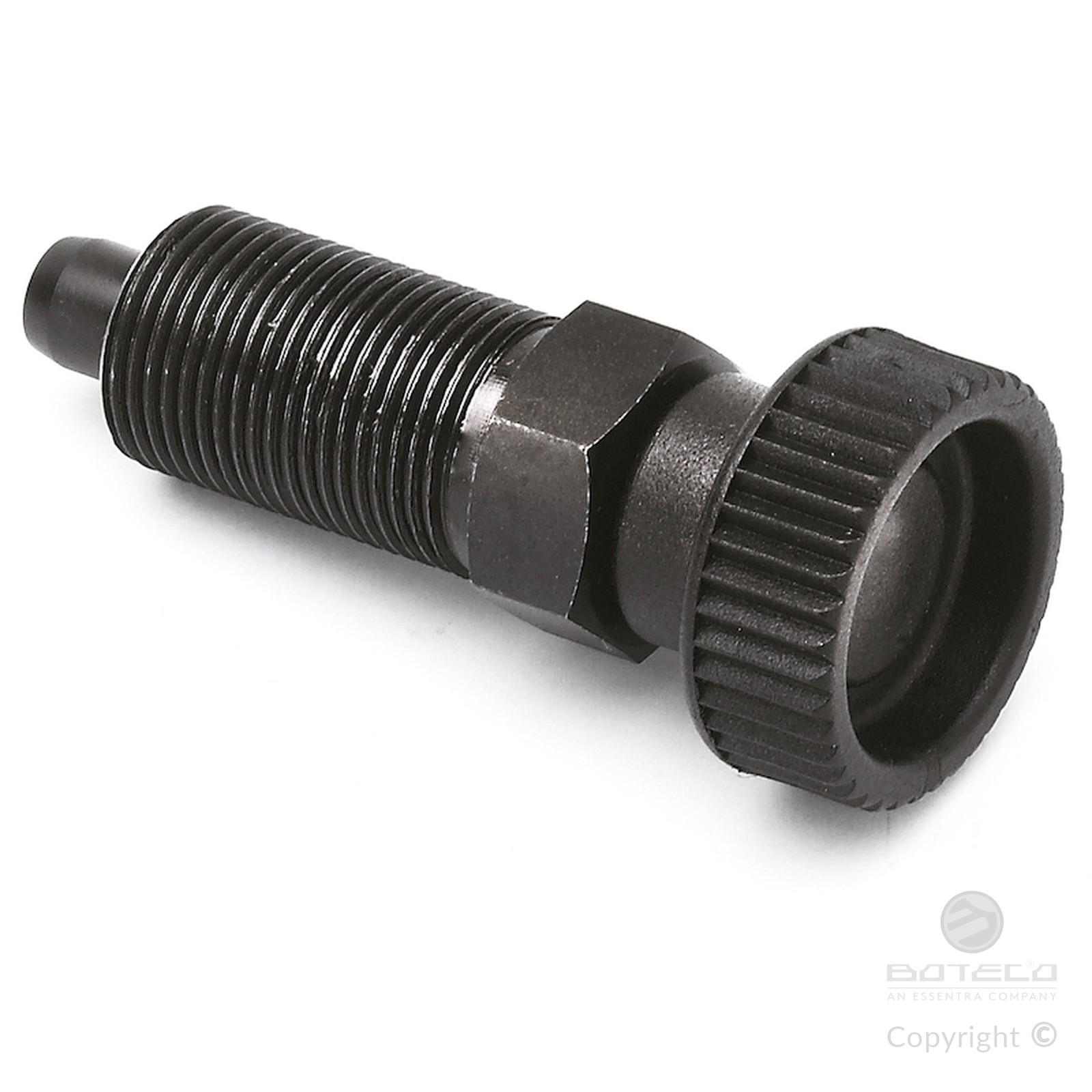

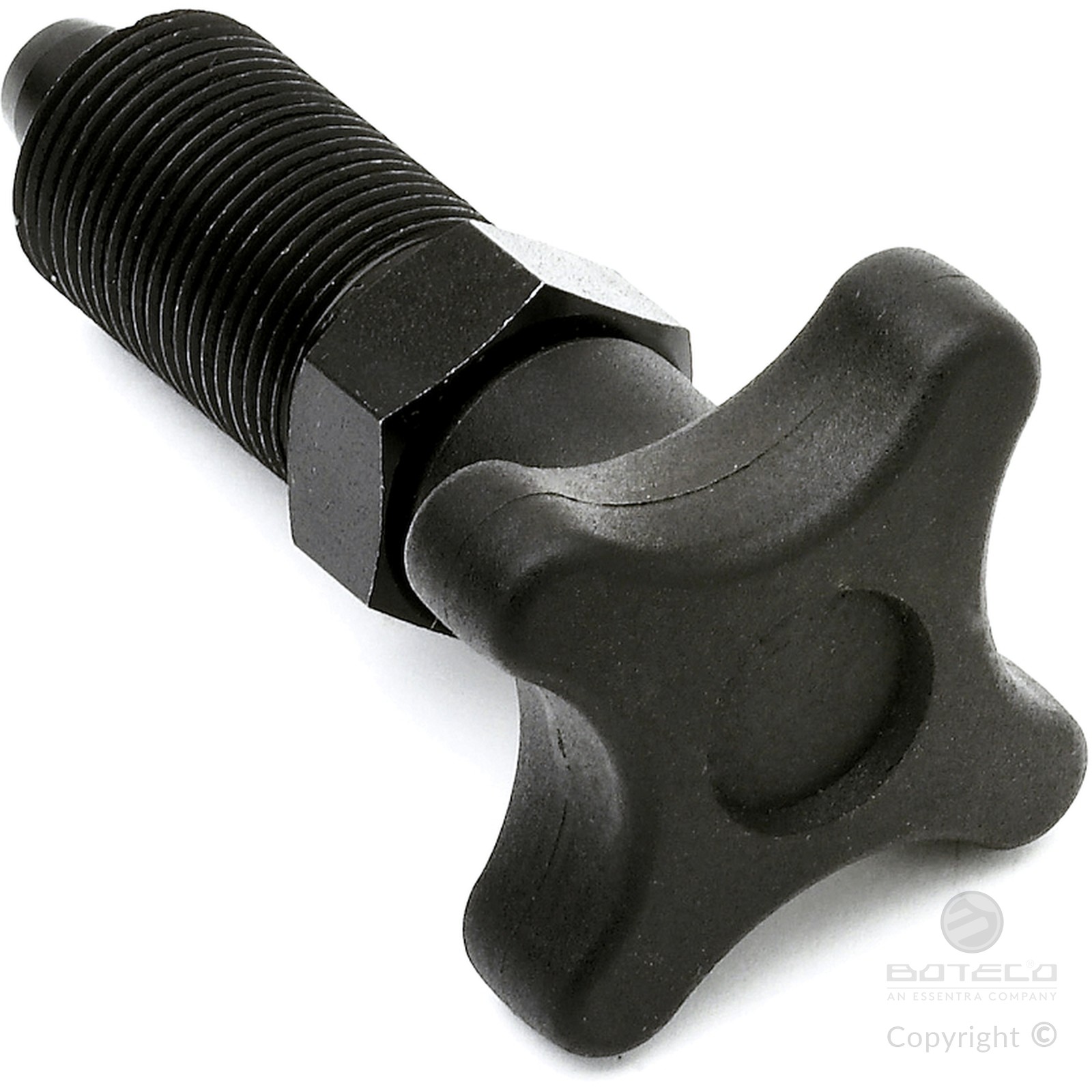

    Questa versione di spintore può essere accoppiata con qualsiasi volantino con boccola filettata, da ordinare separatamente (vedi foto aggiuntive).

    Scheda tecnica

    Versione W802 - in acciaio brunito

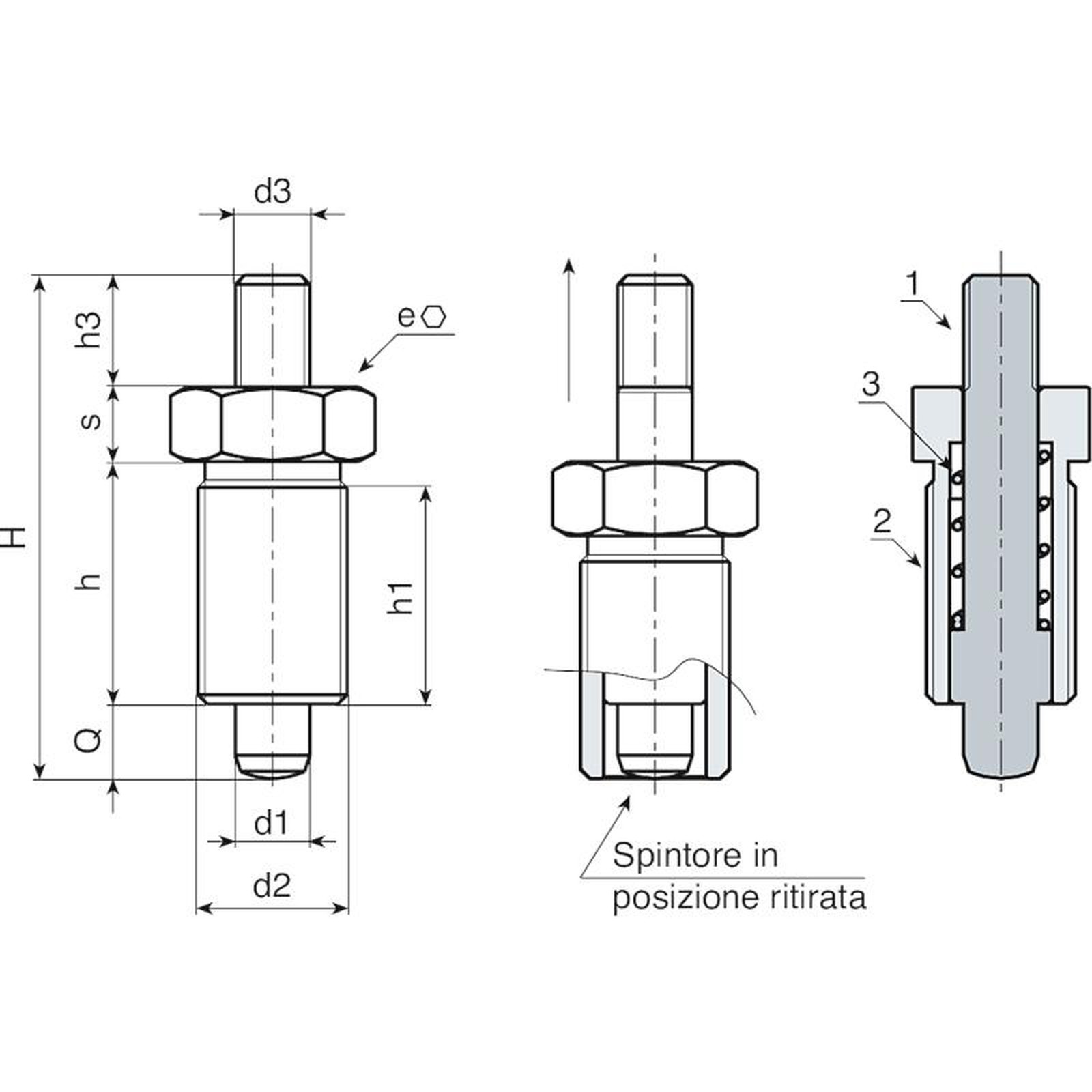

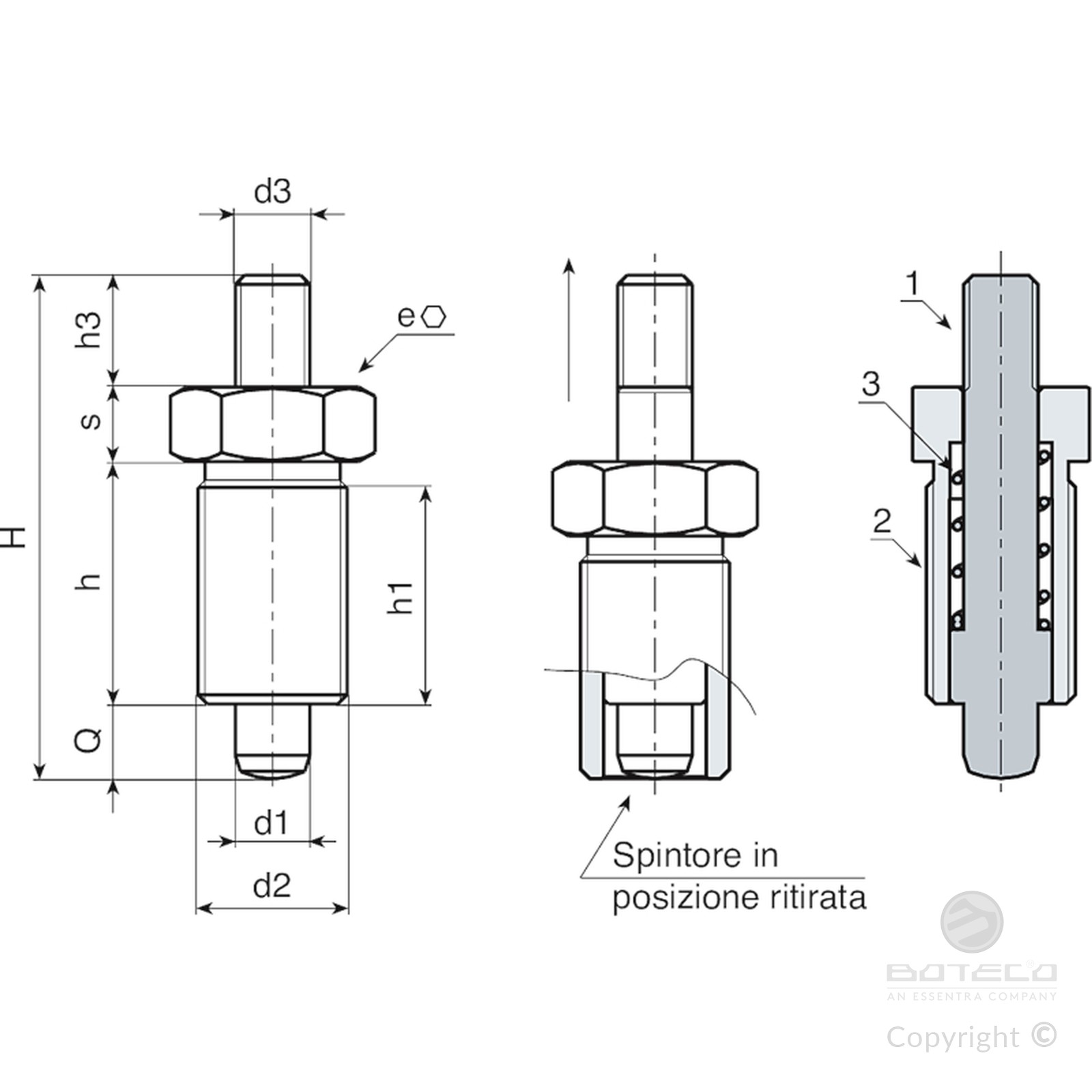

    Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Peso (g)
    W802.0005 W802.R05 33 17 15 M10x1 M04 6 12 5 5 5 13
    W802010.0002 W802010.R05M05 33 17 15 M10x1 M05 6 12 5 5 5 13
    W802.0006 W802.R06 42 20 18 M12x1,5 M05 10 14 6 6 6 22
    W802012.0002 W802012.R06M06 42 20 18 M12x1,5 M06 10 14 6 6 6 22
    W802.0007 W802.R08 54 26 23 M16x1,5 M08 12 19 8 8 8 54
    W802.0008 W802.R10 65 33 30 M20x1,5 M10 12 22 10 10 10 104
    W802020.0002 W802020.R10M08 65 33 30 M20x1,5 M08 12 22 10 10 10 104

    Versione W802 CIN - in acciaio inox (Aisi 303)

    Codice Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Peso (g)
    W802.0001 W802.I05CIN 33 17 15 M10x1 M04 6 12 5 5 5 13
    W802010.0001 W802010.I05M05CIN 33 17 15 M10x1 M05 6 12 5 5 5 13
    W802.0002 W802.I06CIN 42 20 18 M12x1,5 M05 10 14 6 6 6 22
    W802012.0001 W802012.I06M06CIN 42 20 18 M12x1,5 M06 10 14 6 6 6 22
    W802.0003 W802.I08CIN 54 26 23 M16x1,5 M08 12 19 8 8 8 54
    W802.0004 W802.I10CIN 65 33 30 M20x1,5 M10 12 22 10 10 10 104
    W802020.0001 W802020.I10M08CIN 65 33 30 M20x1,5 M08 12 22 10 10 10 104
