POMELLO CON SPINTORE FILETTATO IN ACCIAIO - CON DADO
22
W796
Spintori filettati passo grosso - con pomello

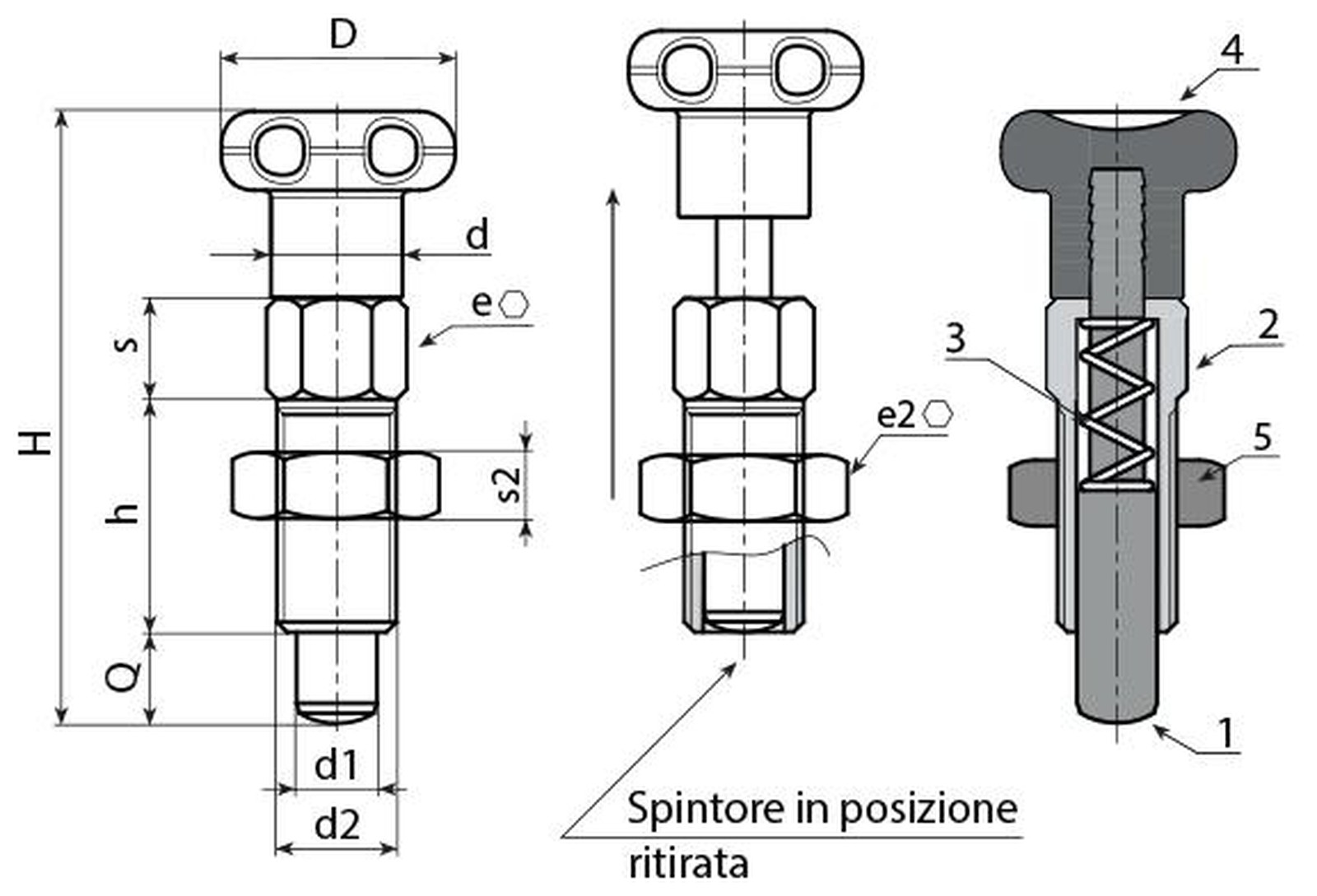

Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 302).
(4) Pomello lobato in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.
W796:
(2) Corpo spintore filettato in acciaio automatico.
(5) Dado di bloccaggio filettato in acciaio (UNI 5589).
W796 CIN:
(2) Corpo spintore filettato in acciaio inox, (Aisi 303).
(5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).
Superficie:
(4) Satinata.
(1-2-5) Liscia.
Colore:
(4) Nero (RAL 9011).
W796:
(2-5) Zincata.
W796 CIN:
(1-2-5) Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
> Dado fornito assemblato.
Richieste Speciali:
Su richiesta il dado può essere fornito smontato.
Versione W796 - in acciaio zincato
| Codice | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
Versione W796 CIN - in acciaio inox (Aisi 303)
| Codice | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
