POMELLO CON SPINTORE FILETTATO IN ACCIAIO
22
W795
Spintori filettati passo grosso - con pomello

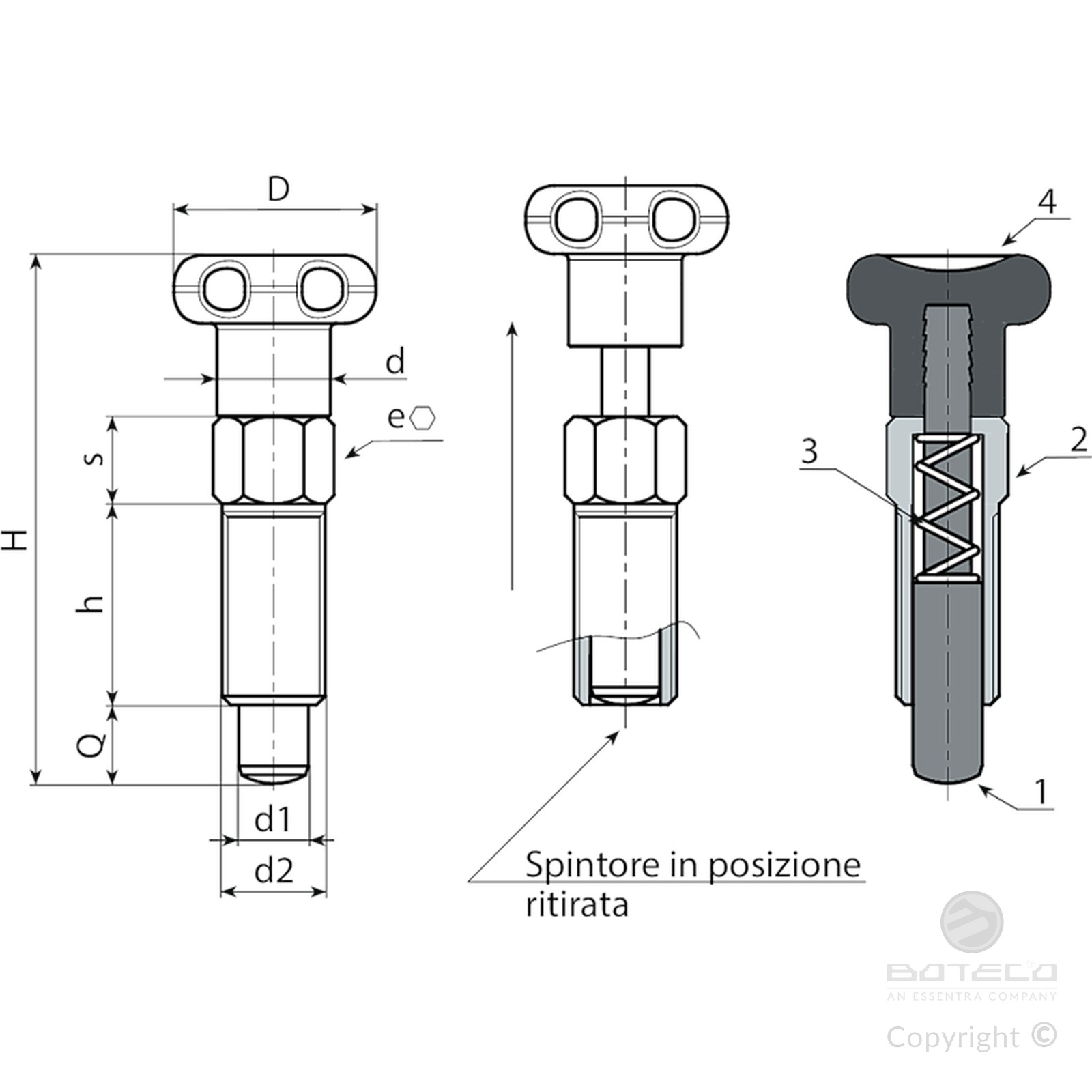

Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 302).
(4) Pomello lobato in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.
W795:
(2) Corpo spintore filettato, in acciaio automatico.
W795 CIN:
(2) Corpo spintore filettato in acciaio inox, (Aisi 303).
Superficie:
(4) Satinata.
(1-2-3) Liscia.
Colore:
(4) Nero (RAL 9011).
W795:
(2) Zincata.
W795 CIN:
(1-2) Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
Richieste Speciali:
Nessuna.

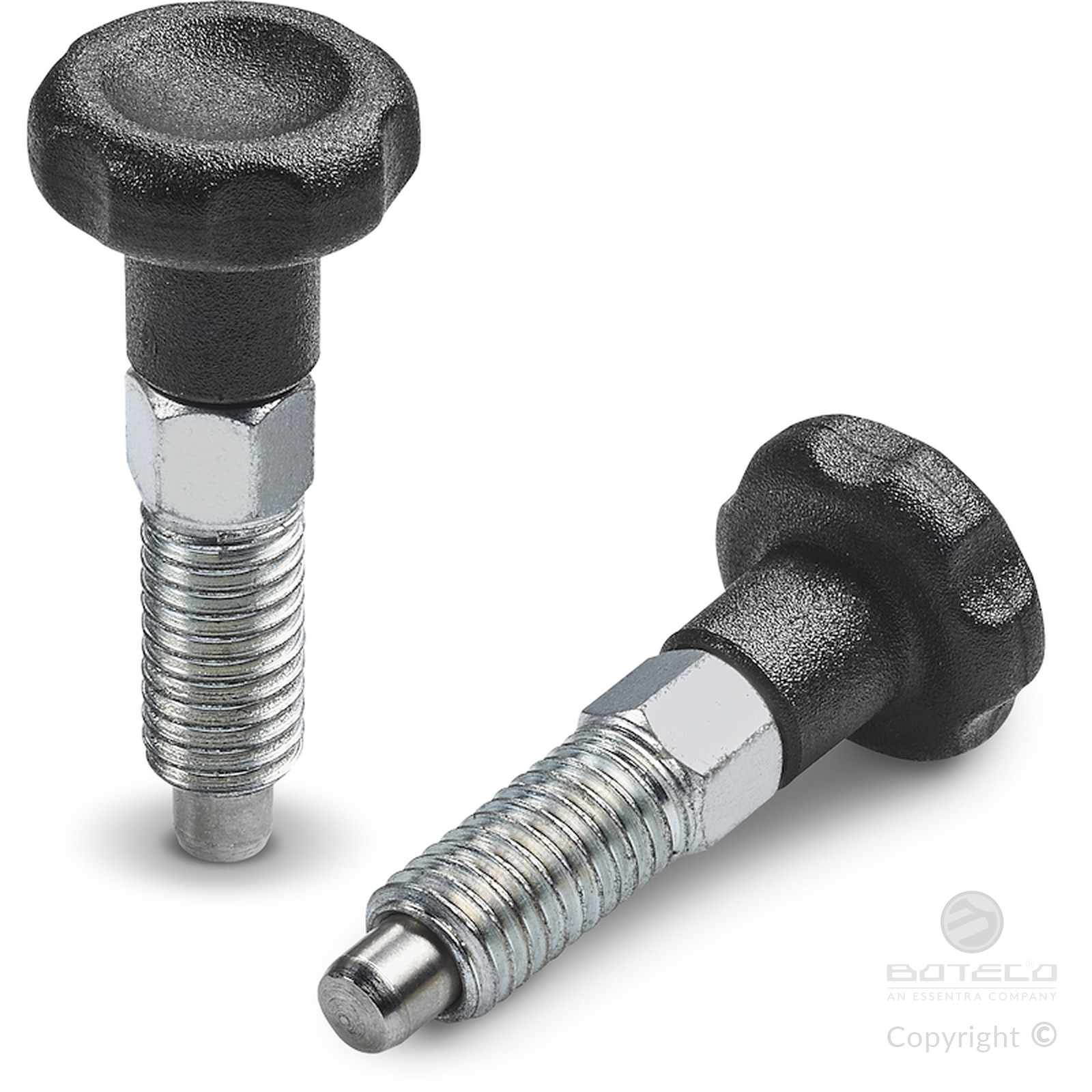

Versione W795 - in acciaio zincato
| Codice | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0001 | W795.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0003 | W795.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0005 | W795.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0007 | W795.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |

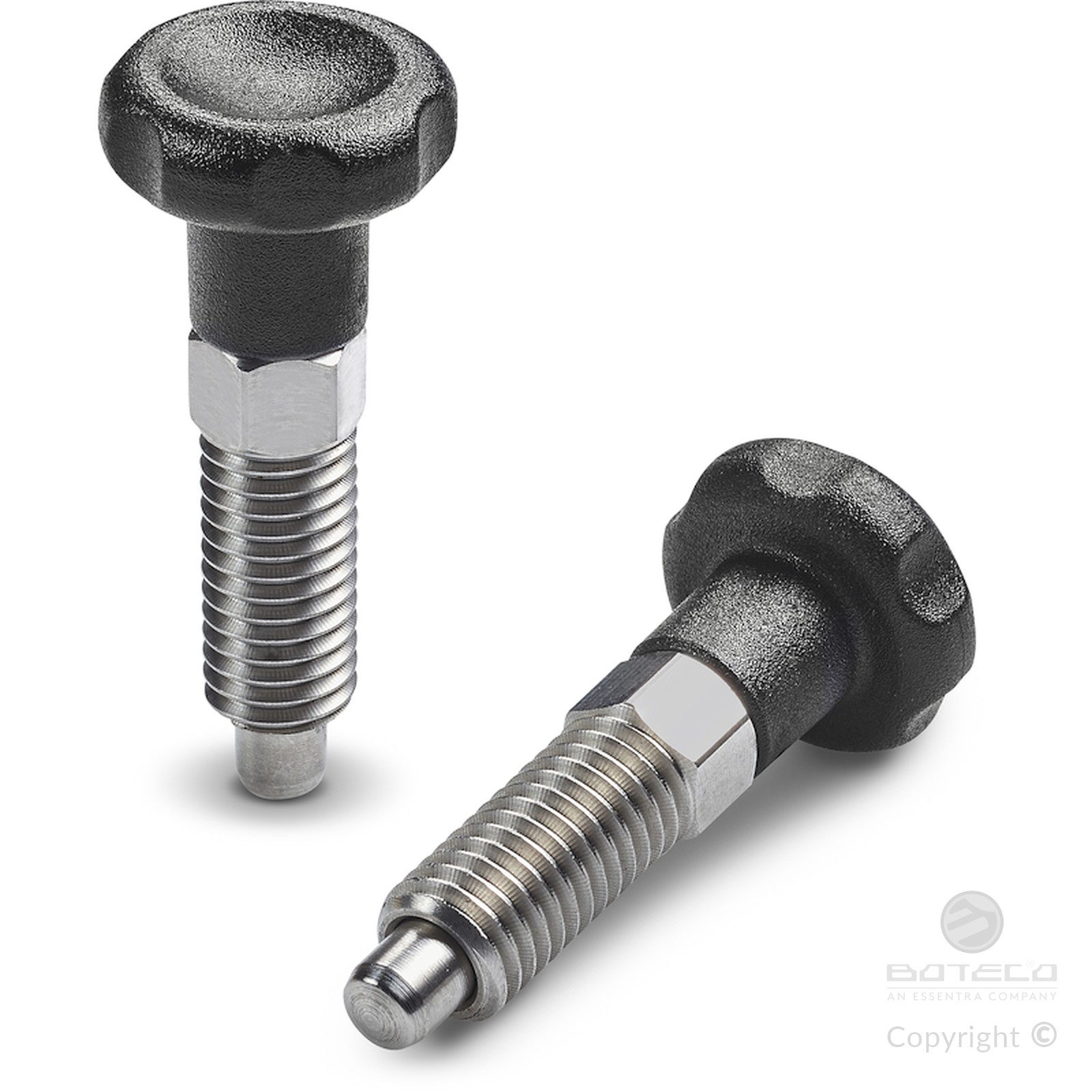

Versione W795 CIN - in acciaio inox (Aisi 303)
| Codice | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0002 | W795.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0004 | W795.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0006 | W795.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0008 | W795.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
