POMELLO CON SPINTORE FILETTATO IN ACCIAIO CON BLOCCAGGIO
22
W793

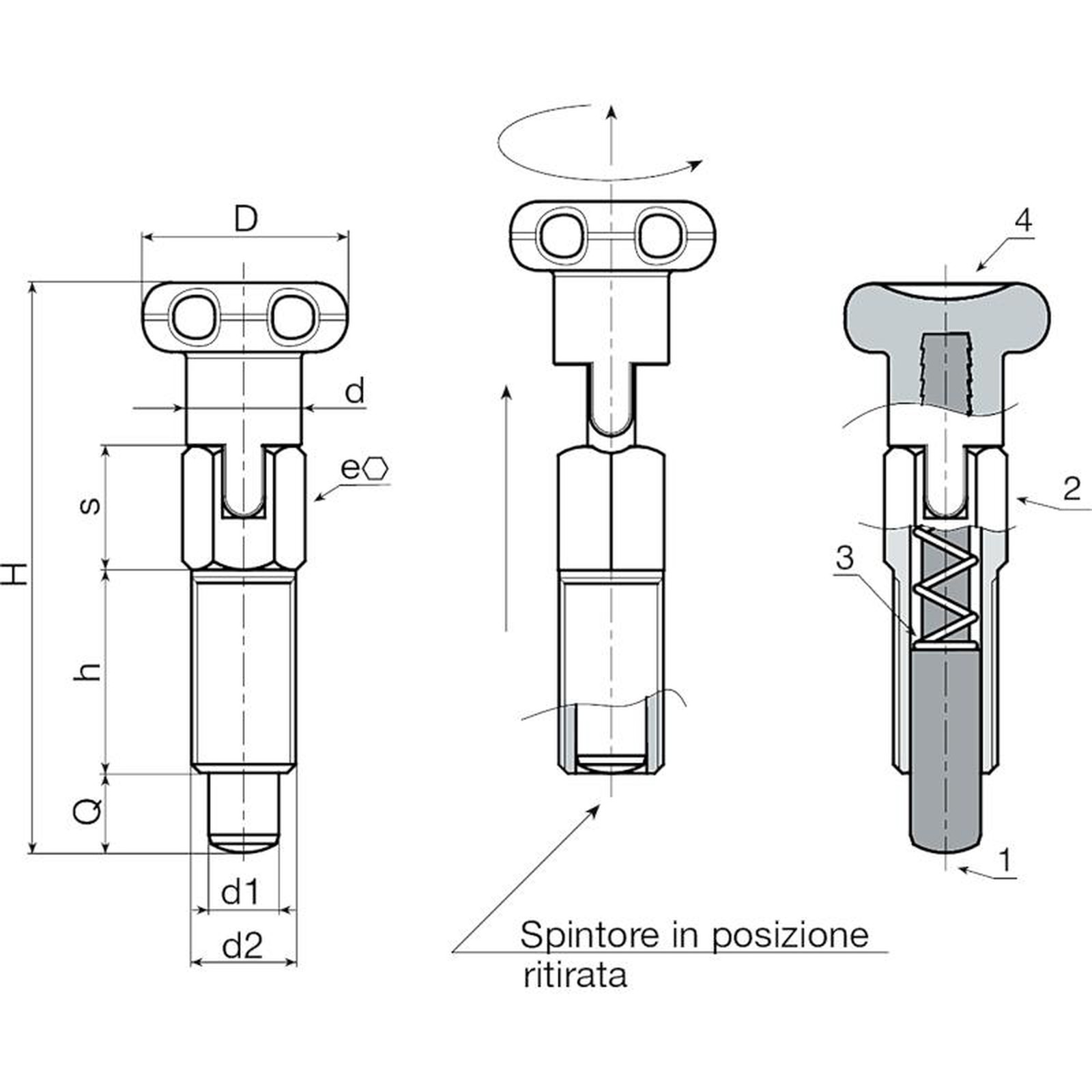

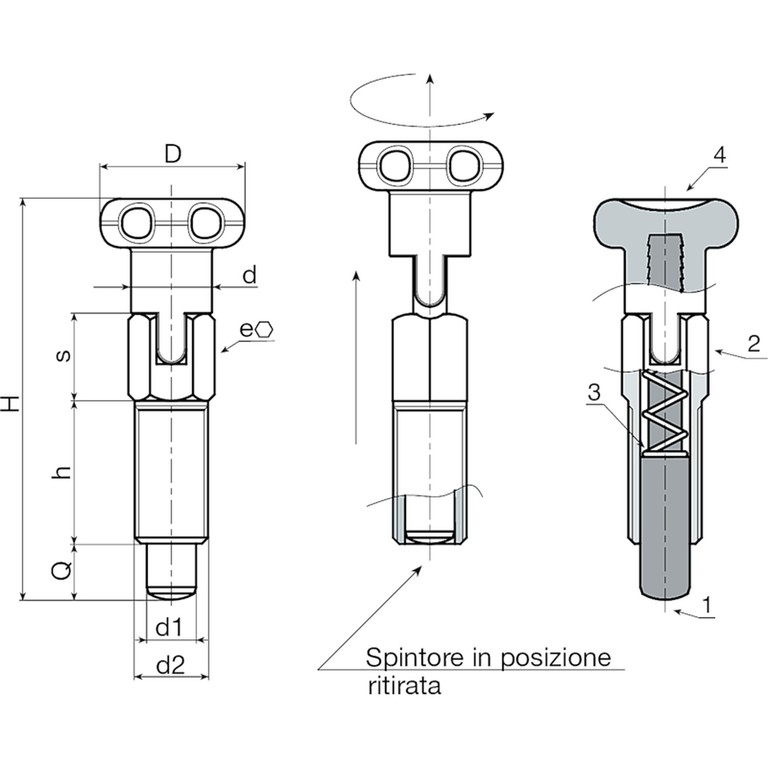

Spintori filettati passo grosso - con pomello
Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 302).
(4) Pomello lobato in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.
W793:
(2) Corpo spintore filettato con blocco, in acciaio automatico.
W793 CIN:
(2) Corpo spintore filettato con blocco, in acciaio inox, (Aisi 303).
Superficie:
(4) Satinata.
(1-2-3) Liscia.
Colore:
(4) Nero (RAL 9011).
W793:
(2) Zincata.
W793 CIN:
(1-2) Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
Richieste Speciali:
Nessuna.
Versione W793 - in acciaio zincato
| Codice | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
Versione W793 CIN - in acciaio inox (Aisi 303)
| Codice | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
