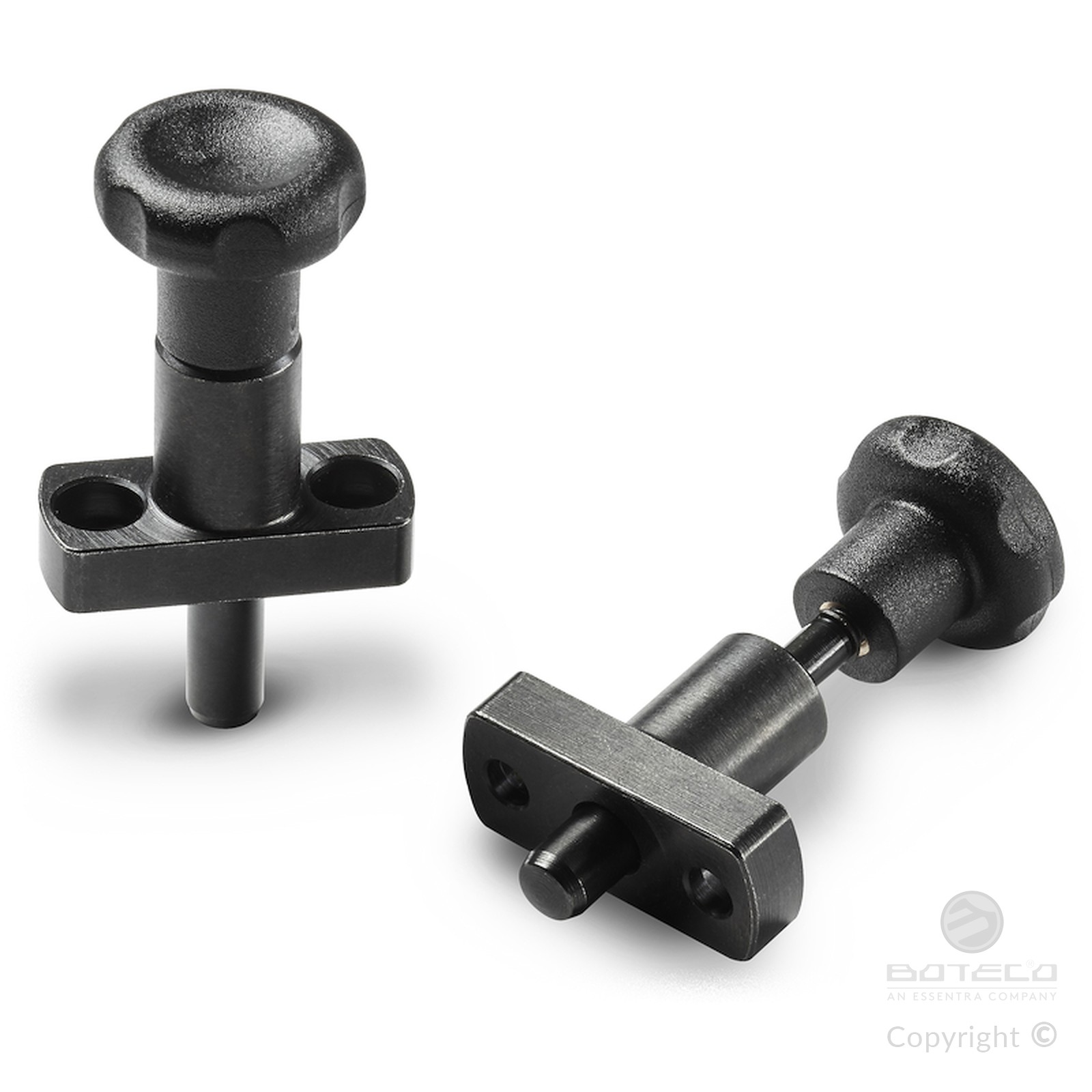

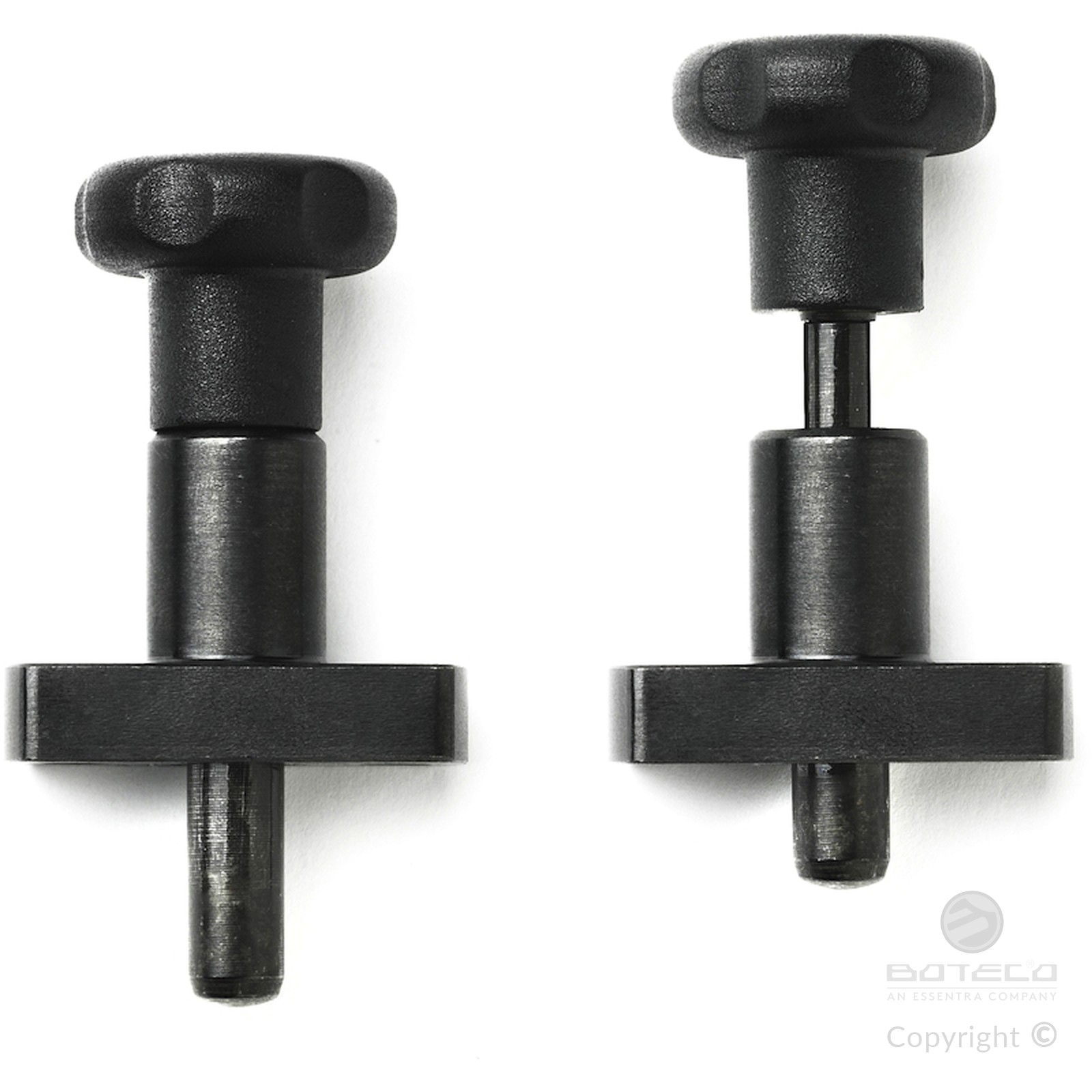

POMELLO CON SPINTORE CON FLANGIA IN ACCIAIO BRUNITO
22
W790
Spintori con corpo liscio con fissaggi alternativi
Materiali:
(3) Pomello lobato in poliammide rinforzata. Non smontabile.
Resistente ad olii e grassi.
Superficie:
(3) Satinata.
(1-2) Liscia.
Colore:
(3) Nero (RAL 9011).
(1-2) Nero da brunitura.
Inserti:
(4) Molla in acciaio inox.
(1) Corpo liscio con flangia integrale tornita e forata in acciaio.
(2) Perno spintore in acciaio ad alta resistenza e temprato.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
Richieste Speciali:
Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.

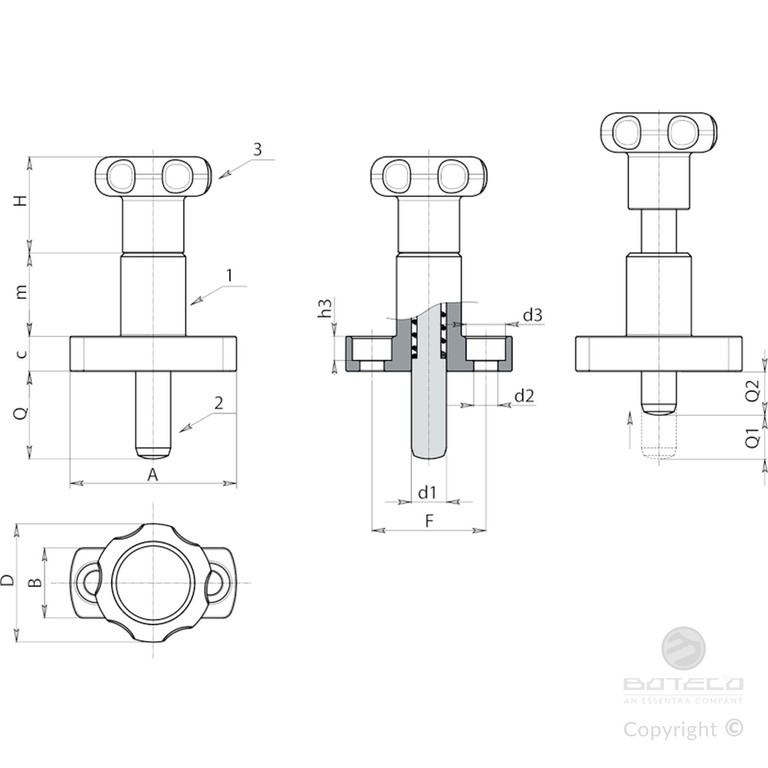

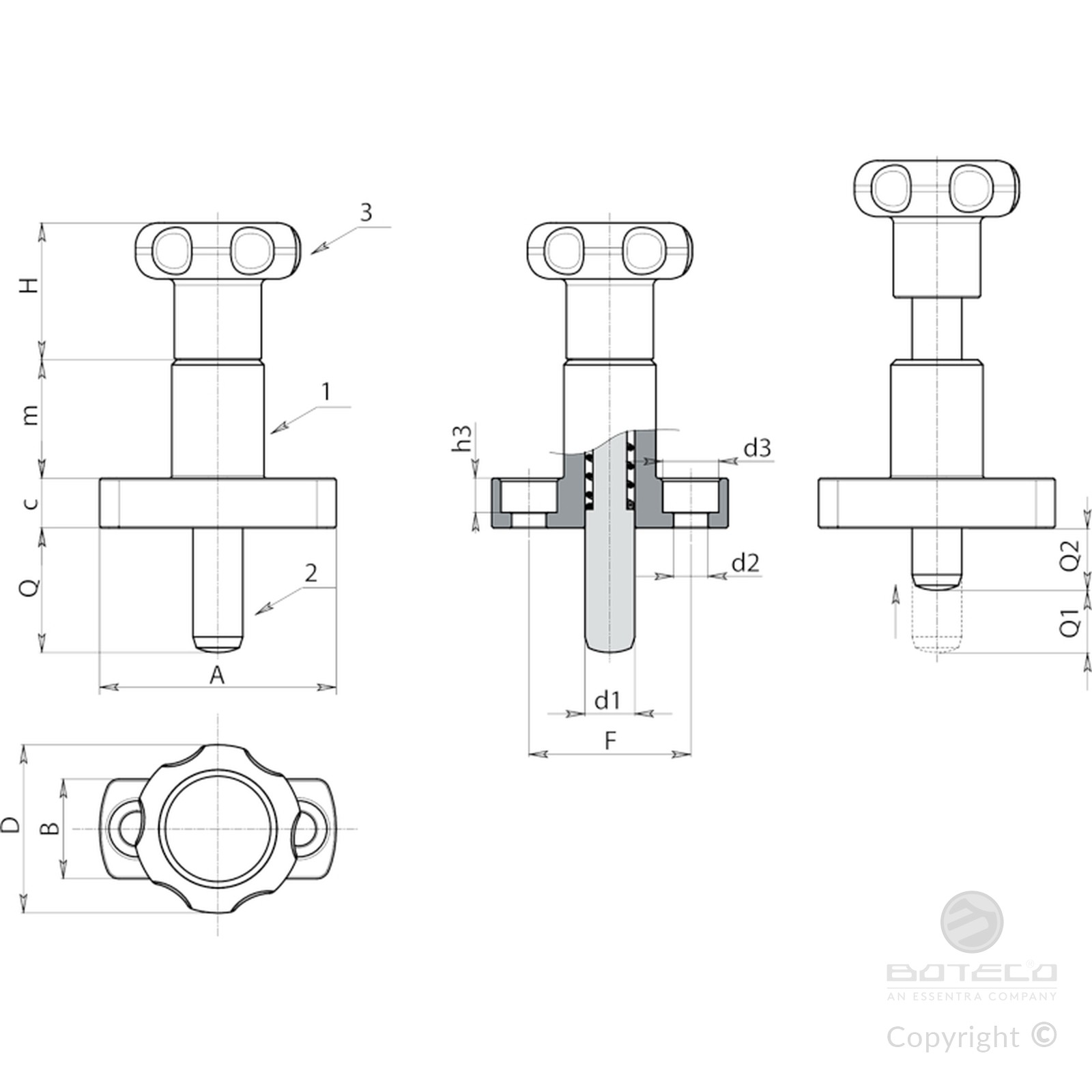

| Codice | Art. | D | H | m | c | A | B | F | h3 | d2 | d3 | d1 -0,02 -0,04 | Q | Q1 | Q2 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W790027.0001 | W790027.Q08X2001 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 8 | 20 | 10 | 10 | 74 |
| W790027.0002 | W790027.Q08X2601 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 8 | 26 | 10 | 16 | 75 |
| W790027.0004 | W790027.Q10X2401 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 10 | 24 | 12 | 12 | 75 |
| W790027.0006 | W790027.Q10X3201 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 10 | 32 | 12 | 20 | 76 |
