POMELLO CON SPINTORE FILETTATO CORTO IN ACCIAIO
W780
Spintori filettati passo fine - con pomello

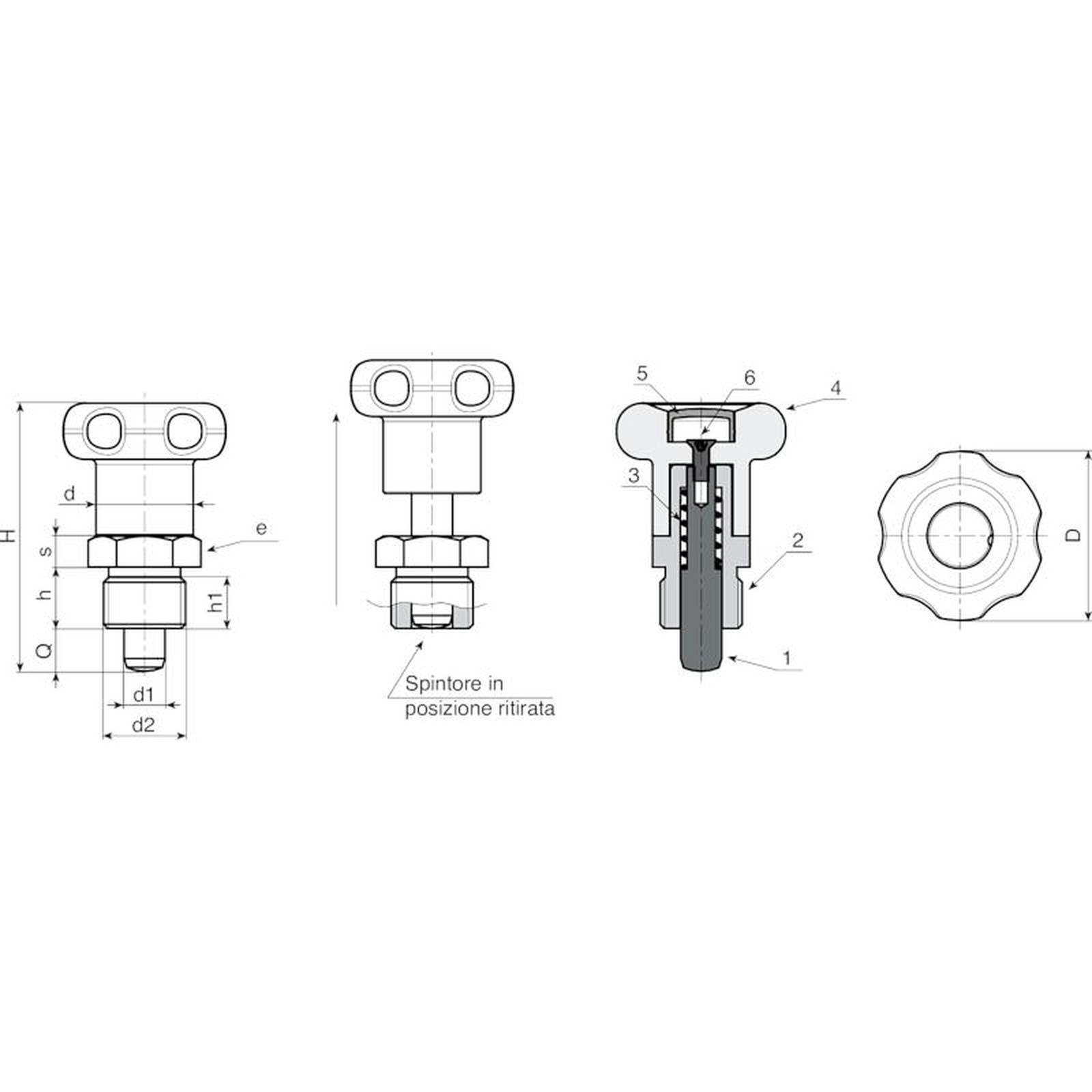

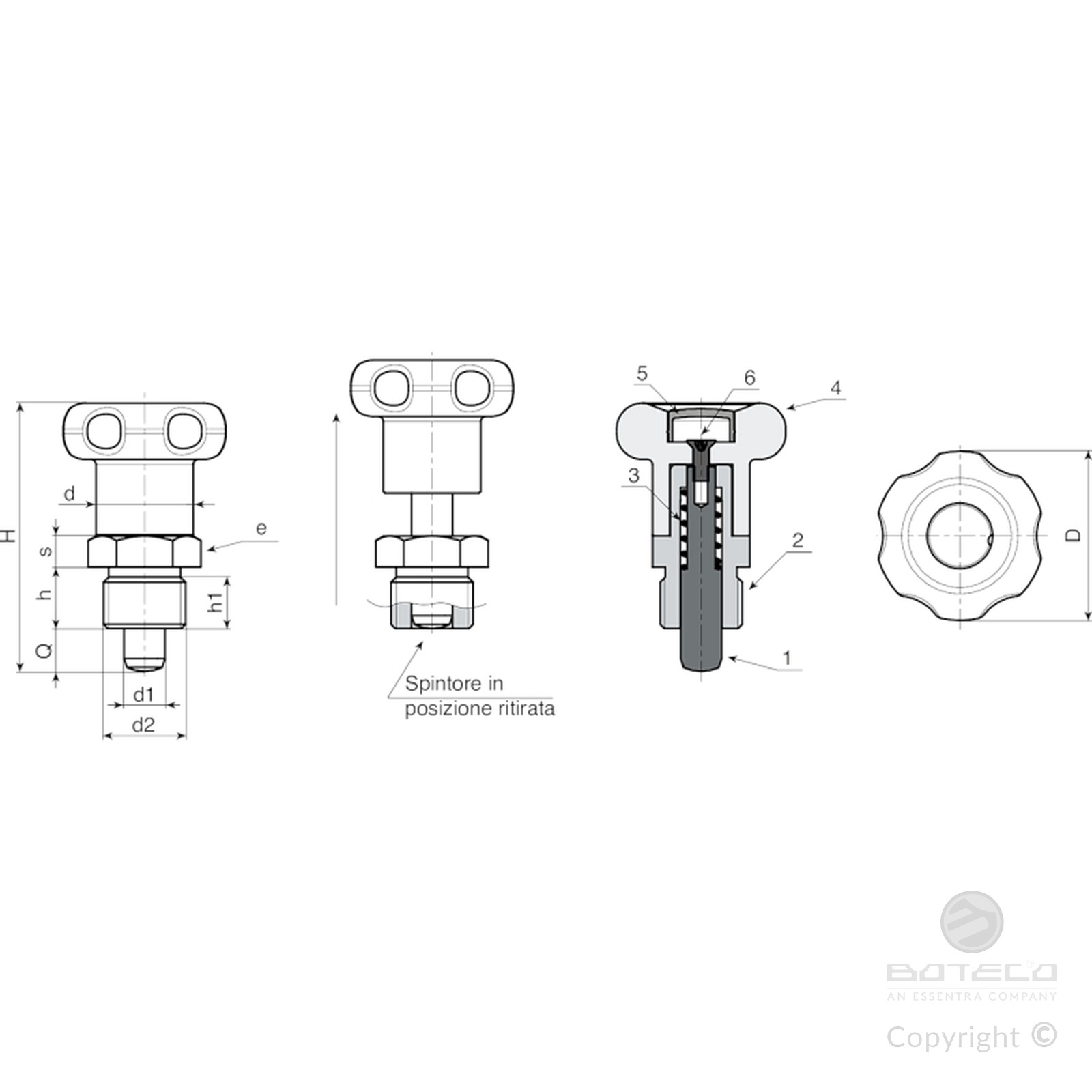

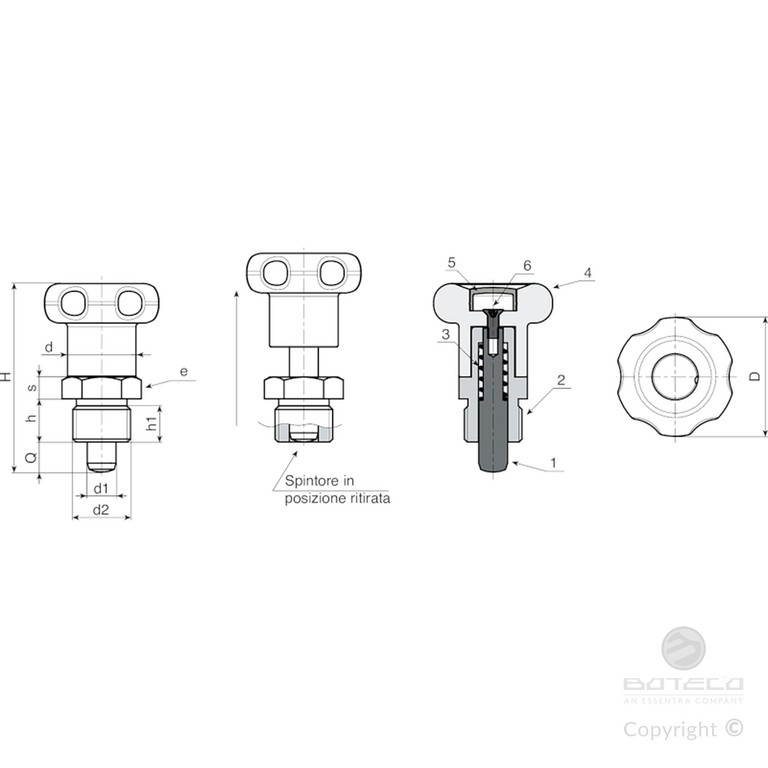

Materiali:
(4) Pomello lobato in poliammide rinforzata. Non smontabile. Resistente ad olii e grassi.
(5) Tappo centrale in poliammide. Resistente ad olii e grassi.
W780:
(3) Molla in acciaio zincato.
(2) Ghiera esagonale filettata in acciaio ad alta resistenza.
(1) Perno spintore in acciaio ad alta resistenza e temprato.
(6) Vite di fissaggio del pomello in acciaio zincato, (ISO 7046).
W780CIN:
(3) Molla in acciaio inox, (Aisi 301).
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
(1) Perno spintore in acciaio inox, (Aisi 303).
(6) Vite di fissaggio del pomello in acciaio zincato, (ISO 7046).
Superficie:
(4-5) Satinata.
(1-2-3) Liscia.
Colore:
(4) Nero (RAL 9011).
(5) Grigio (RAL 7035).
W780:
(1-2) Brunito.
W780CIN:
(1-2) Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
Richieste Speciali:
Su richiesta e per quantità, il pomello può essere fornito con colori come da tabella colori.
Versione W780 - in acciaio brunito
| Codice | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
Versione W780 CIN - in acciaio inox (Aisi 303)
| Codice | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
