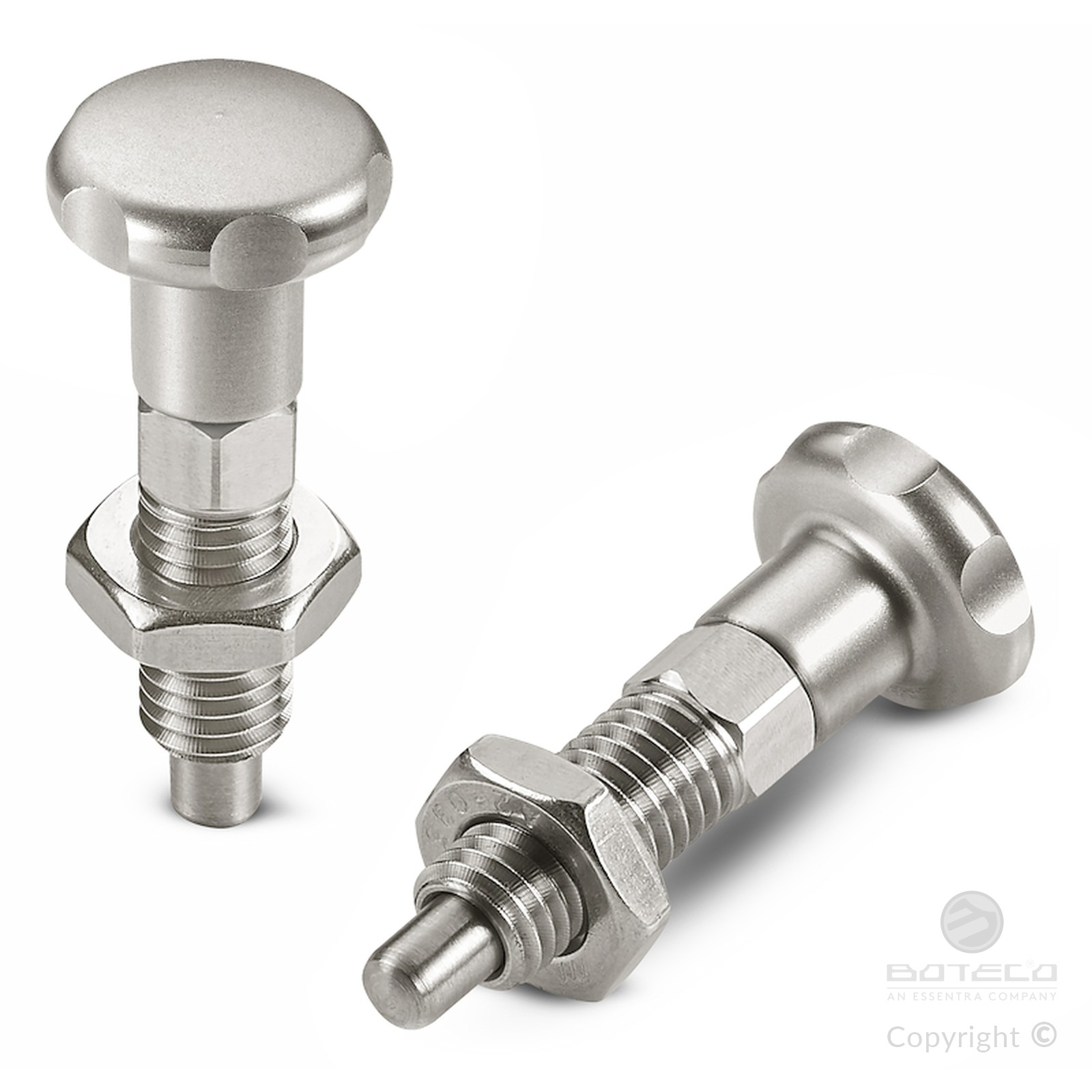

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO
22
W736CIN
Spintori filettati passo grosso - Inox integrale

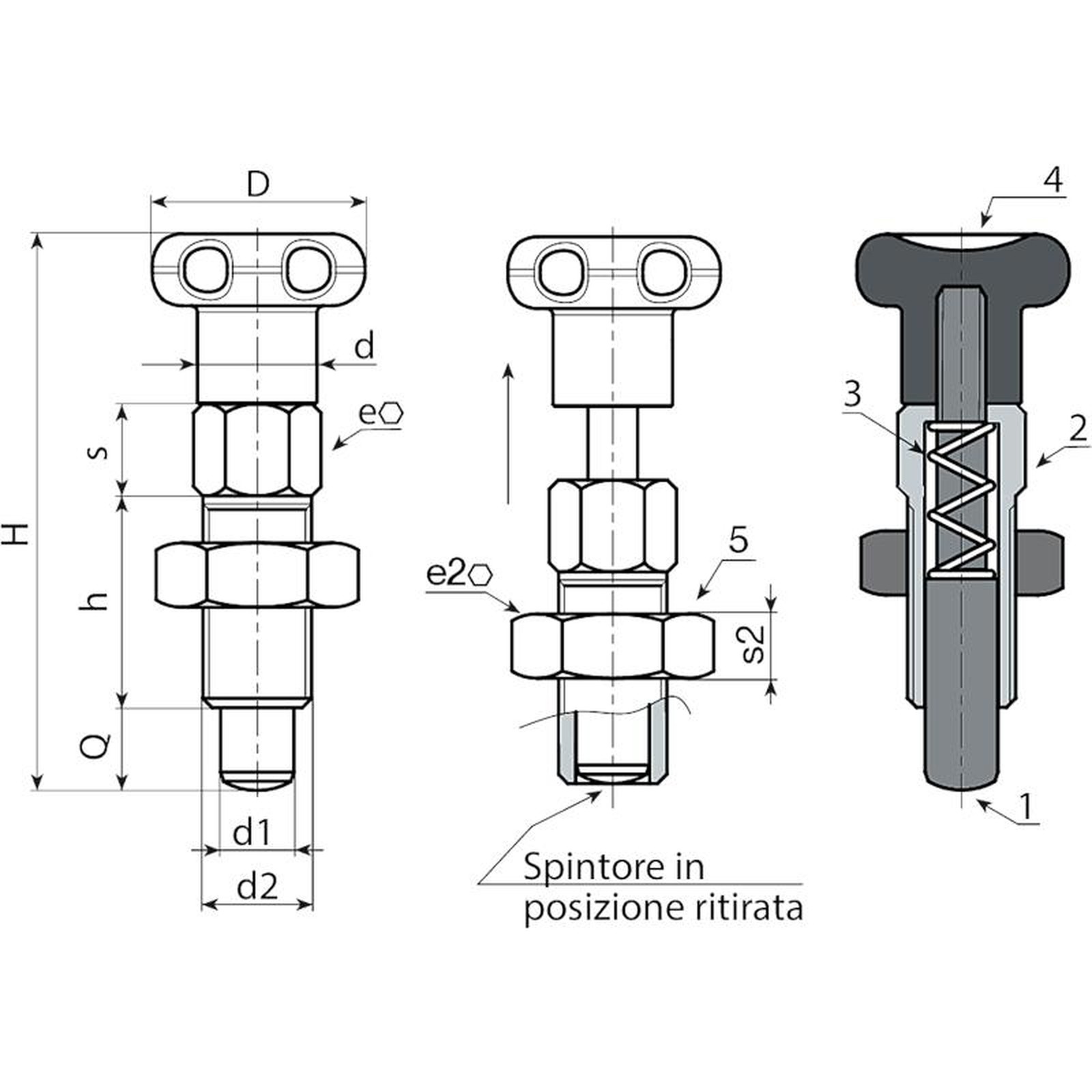

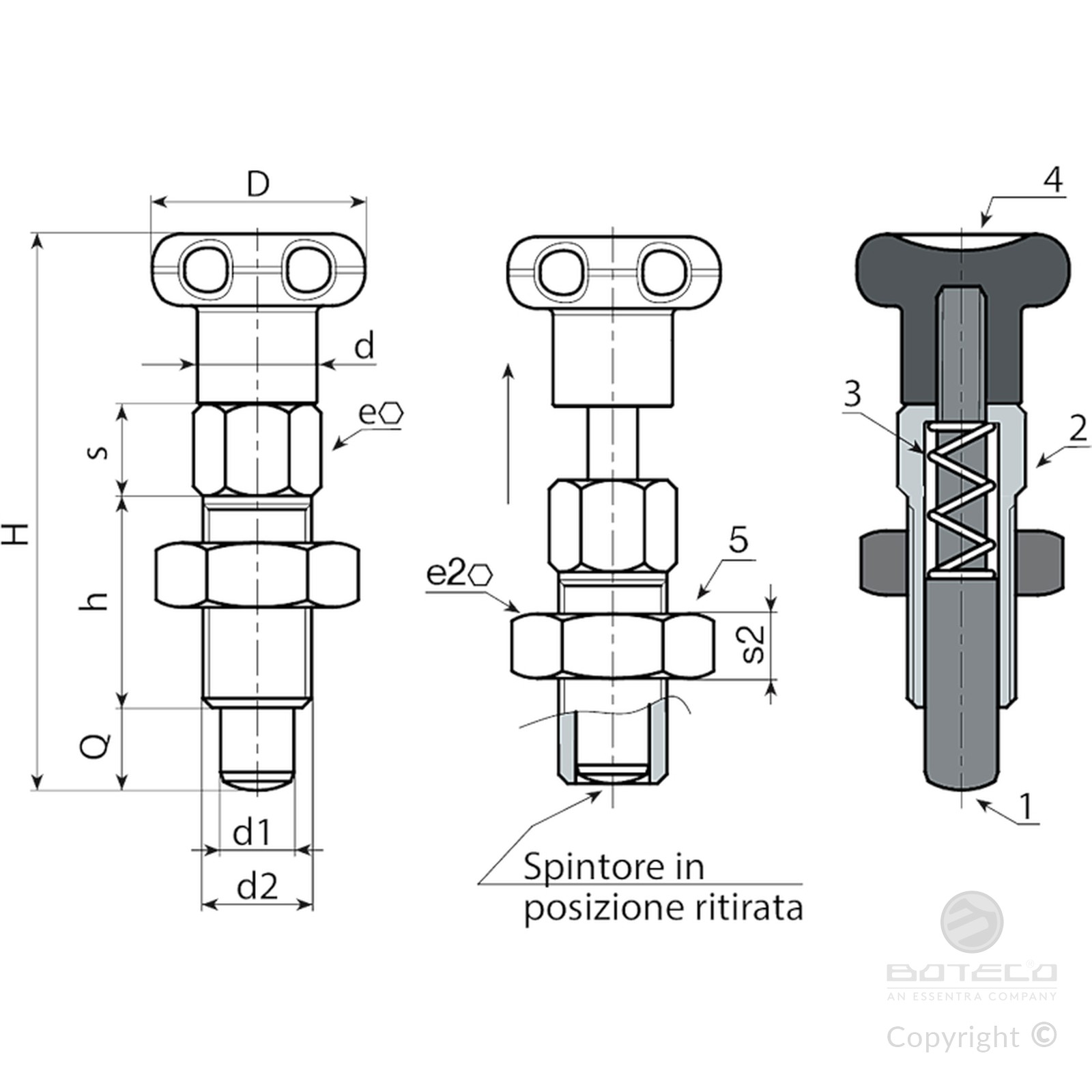

Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Corpo spintore filettato, in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato tornito in acciaio inox, (Aisi 303).
(5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).
Superficie:
Satinata.
Colore:
Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
> Dado fornito assemblato.
Richieste Speciali:
Su richiesta lo spintore può essere fornito completamente smontato.
Su richiesta il dado può essere fornito smontato.
Versione W736CIN - con dado
| Codice | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W736.0001 | W736.I05CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 30 |
| W736.0002 | W736.I06CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 55 |
| W736.0003 | W736.I08CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 71 |
