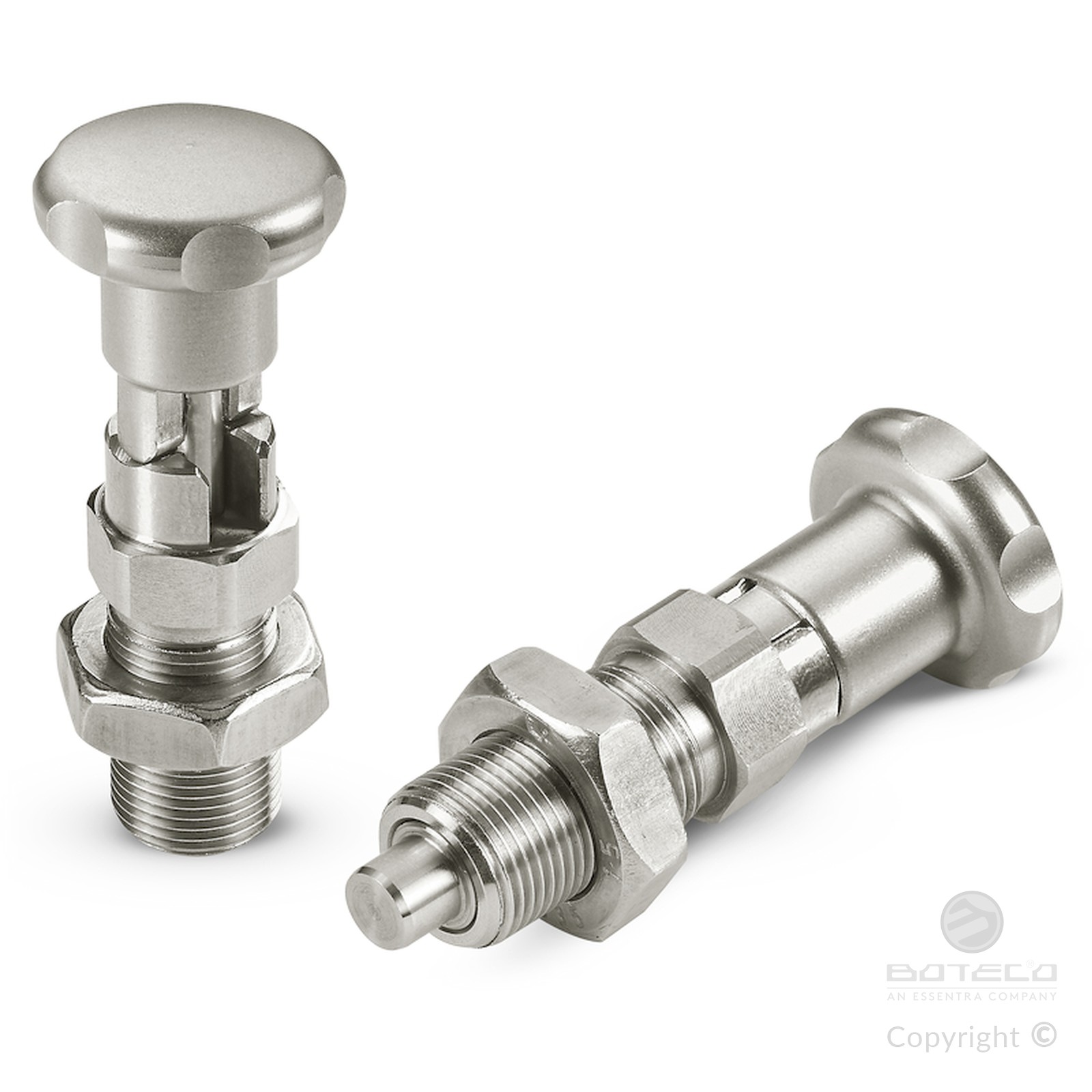

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO
22
W723CIN
Spintori filettati passo fine - Inox integrale
Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato tornito in acciaio inox, (Aisi 303).
(5) Vite di fissaggio in acciaio inox, (Aisi 304).
Superficie:
Satinata.
Colore:
Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
> Dado fornito assemblato.
Richieste Speciali:
Su richiesta e per quantità lo spintore può essere fornito completamente smontato.
Su richiesta il dado può essere fornito smontato.

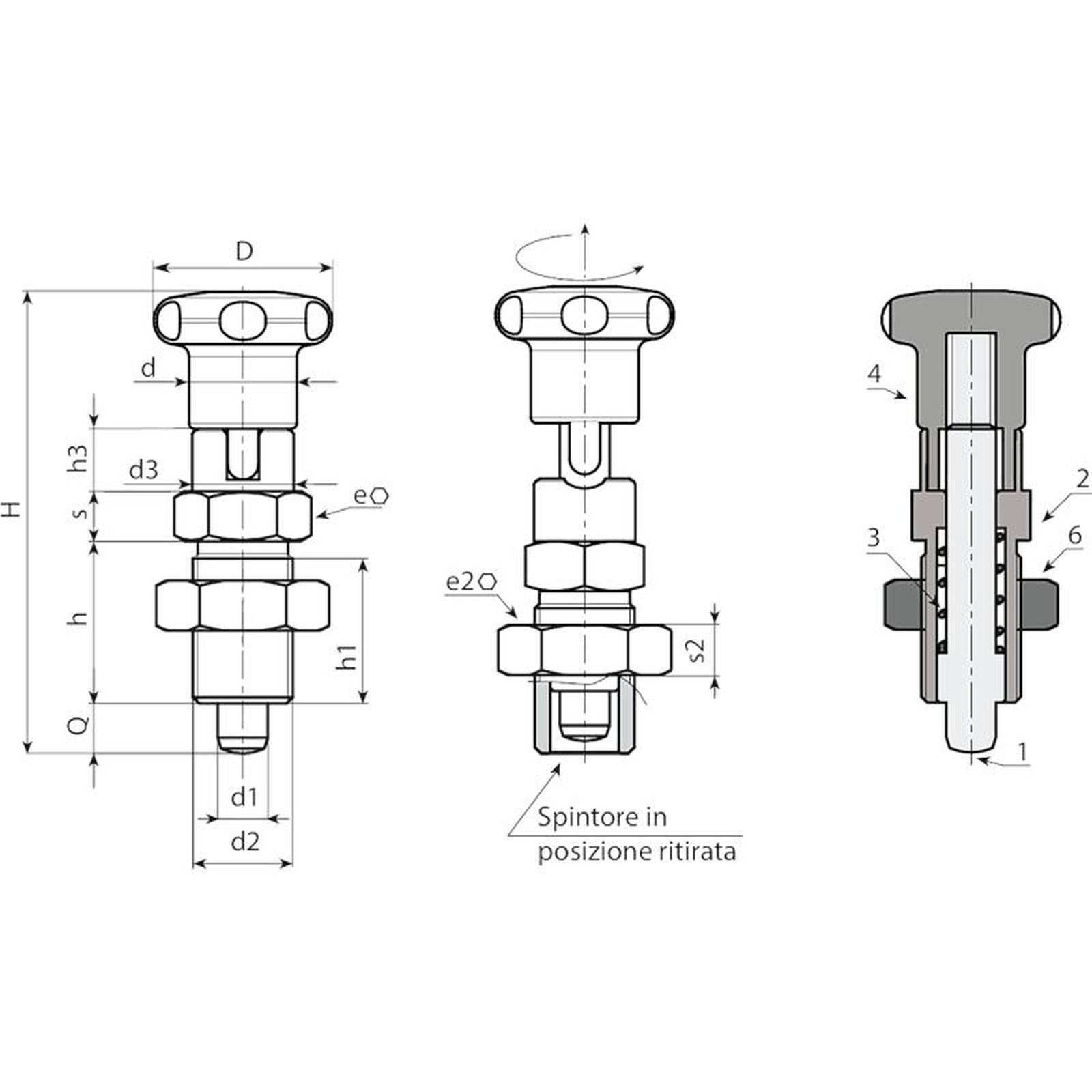

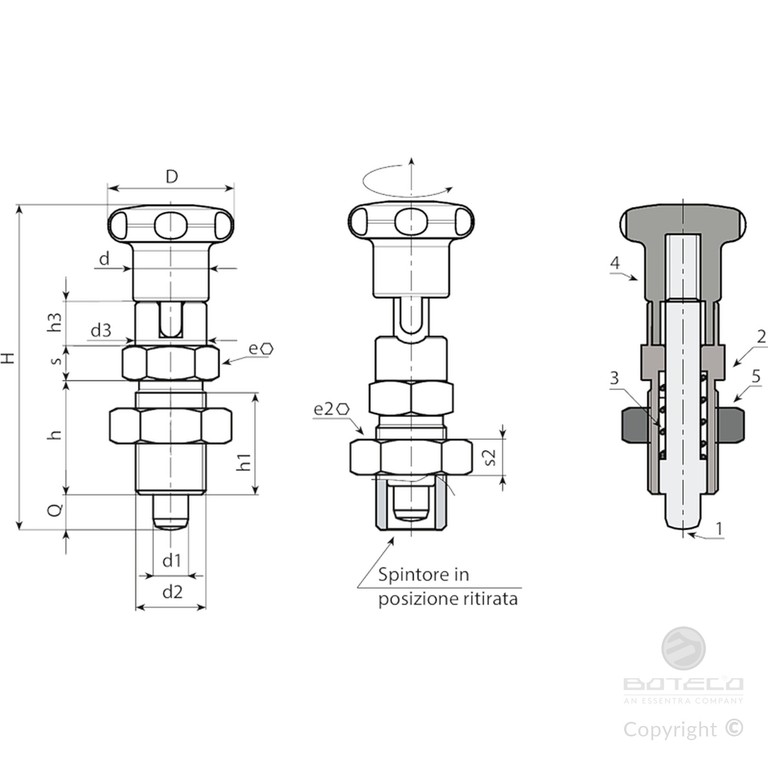

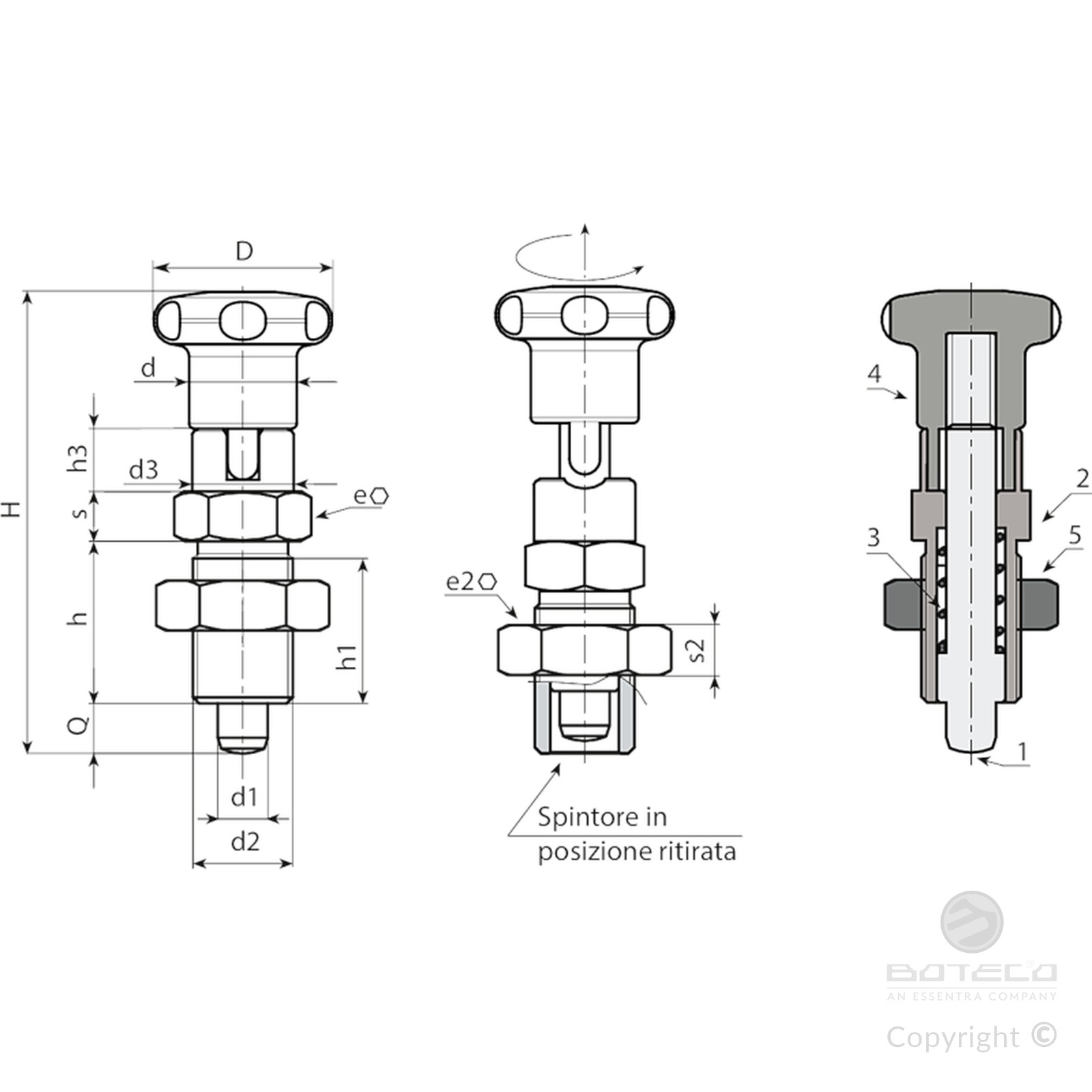

Versione W723 CIN - con dado
| Codice | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
