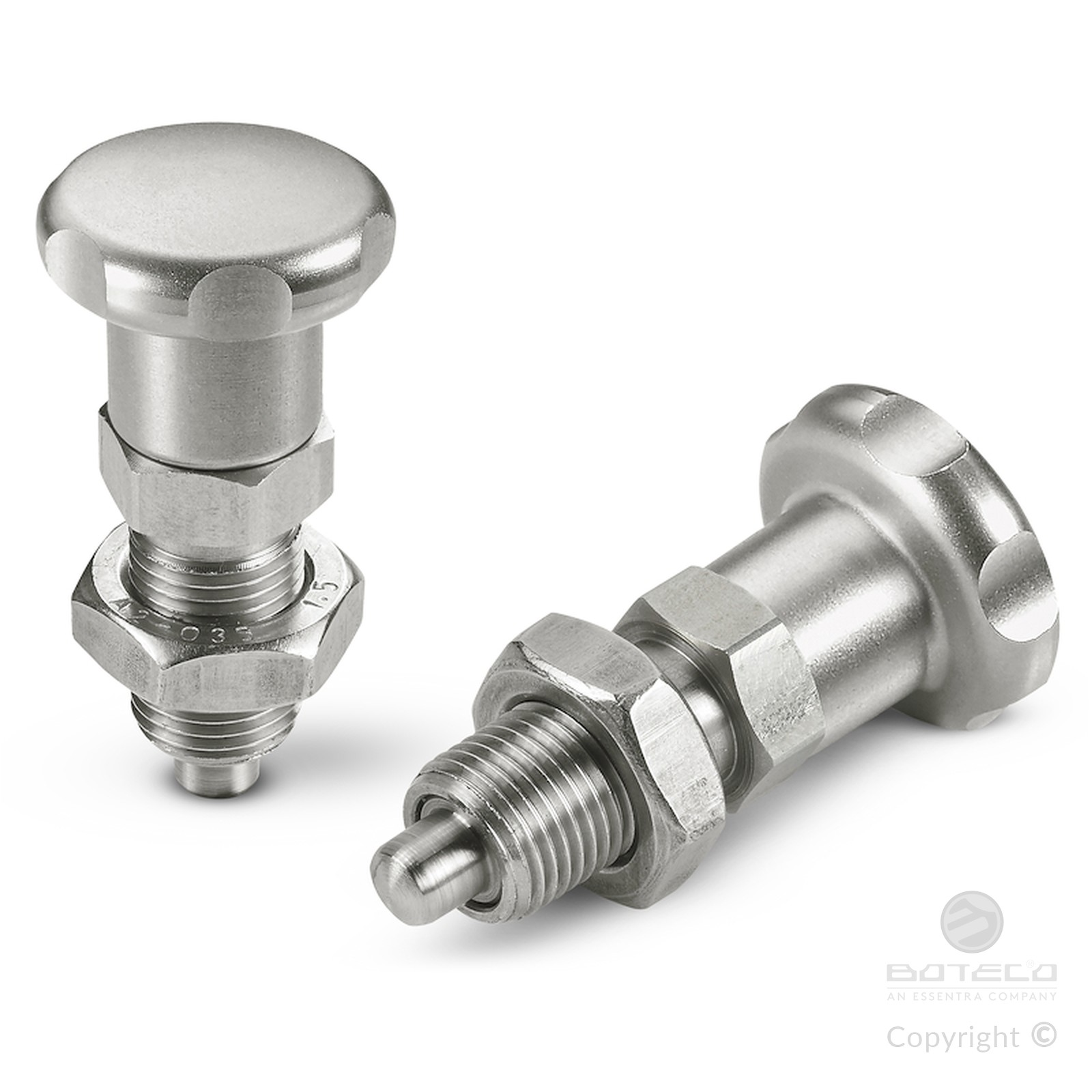

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO
22
W721CIN
Spintori filettati passo fine - Inox integrale

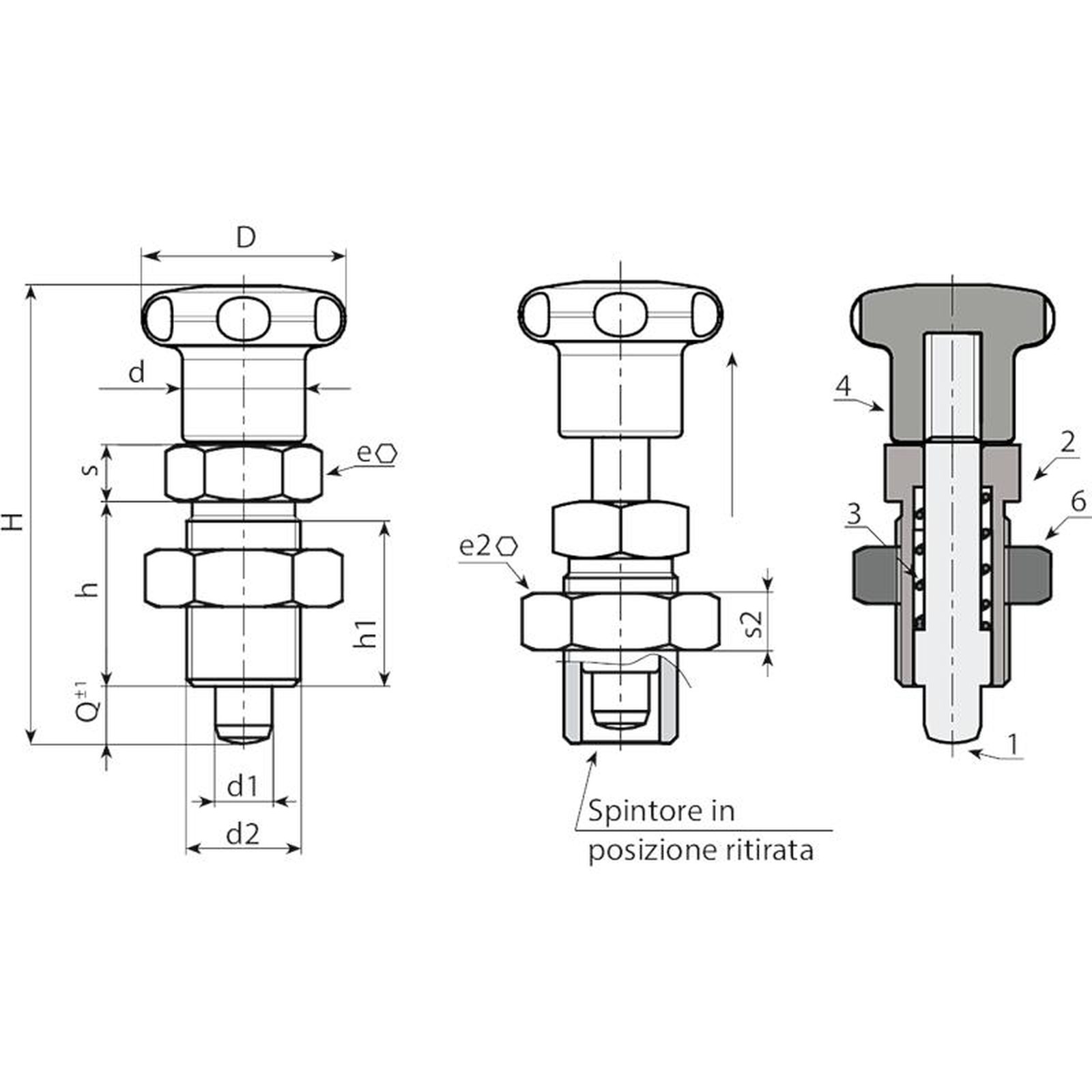

Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato tornito in acciaio inox, (Aisi 303).
(5) Dado di bloccaggio filettato in acciaio inox, (Aisi 304) (UNI 5589).
Superficie:
Satinata.
Colore:
Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
> Dado fornito assemblato.
Richieste Speciali:
Su richiesta e per quantità lo spintore può essere fornito completamente smontato.
Su richiesta il dado può essere fornito smontato.
Versione W721CIN - con dado
| Codice | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W721.0001 | W721.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W721.0002 | W721.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W721.0003 | W721.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W721.0004 | W721.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 220 |
