W720CIN

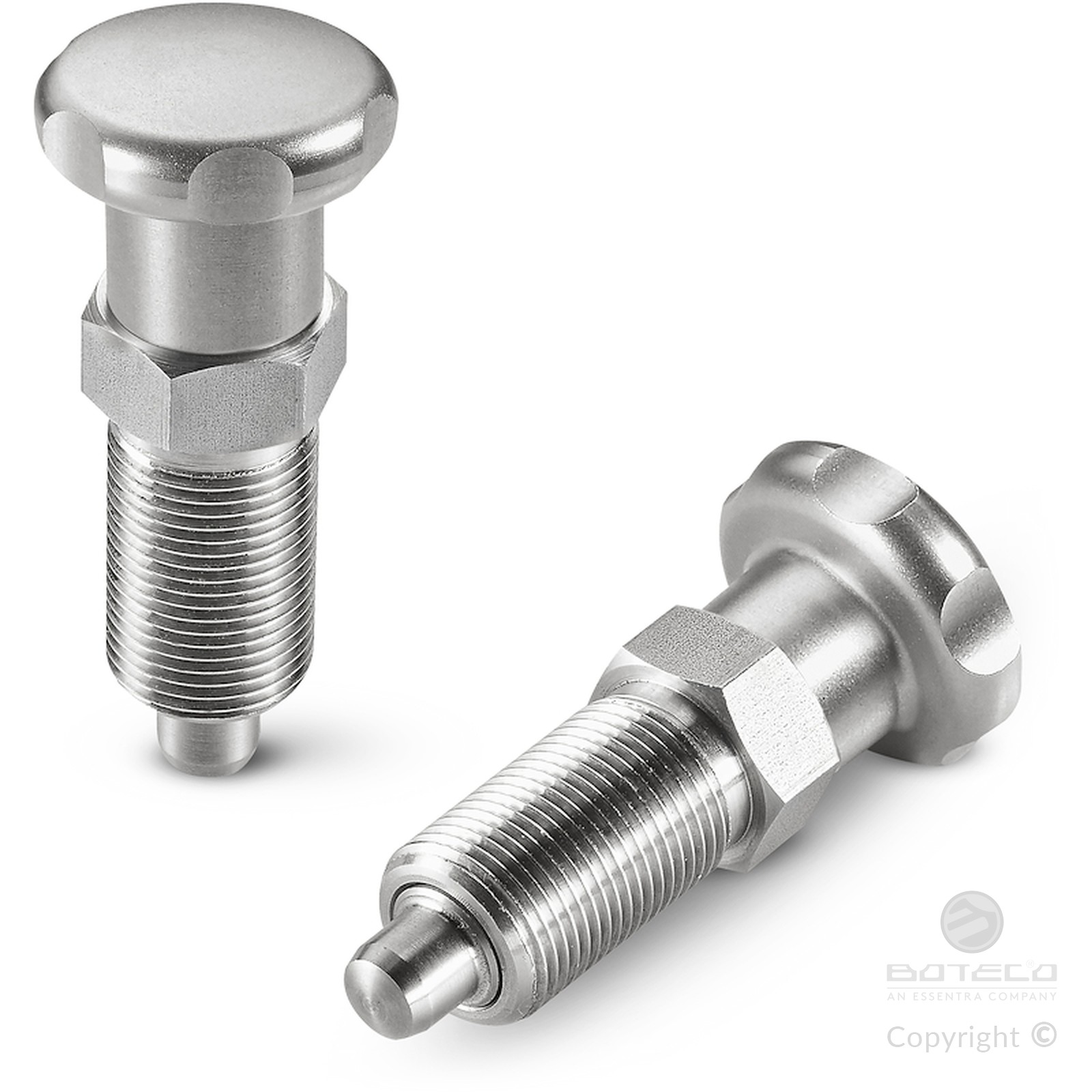

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE
Spintori filettati passo fine - Inox integrale
Materiali:
(1) Perno spintore in acciaio inox, (Aisi 303).
(2) Ghiera esagonale filettata in acciaio inox, (Aisi 303).
(3) Molla in acciaio inox, (Aisi 301).
(4) Pomello lobato tornito in acciaio inox, (Aisi 303).
Superficie:
Satinata.
Colore:
Naturale.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H7.
Richieste Speciali:
Su richiesta e per quantità lo spintore può essere fornito completamente smontato.
Versione W720CIN - senza dado

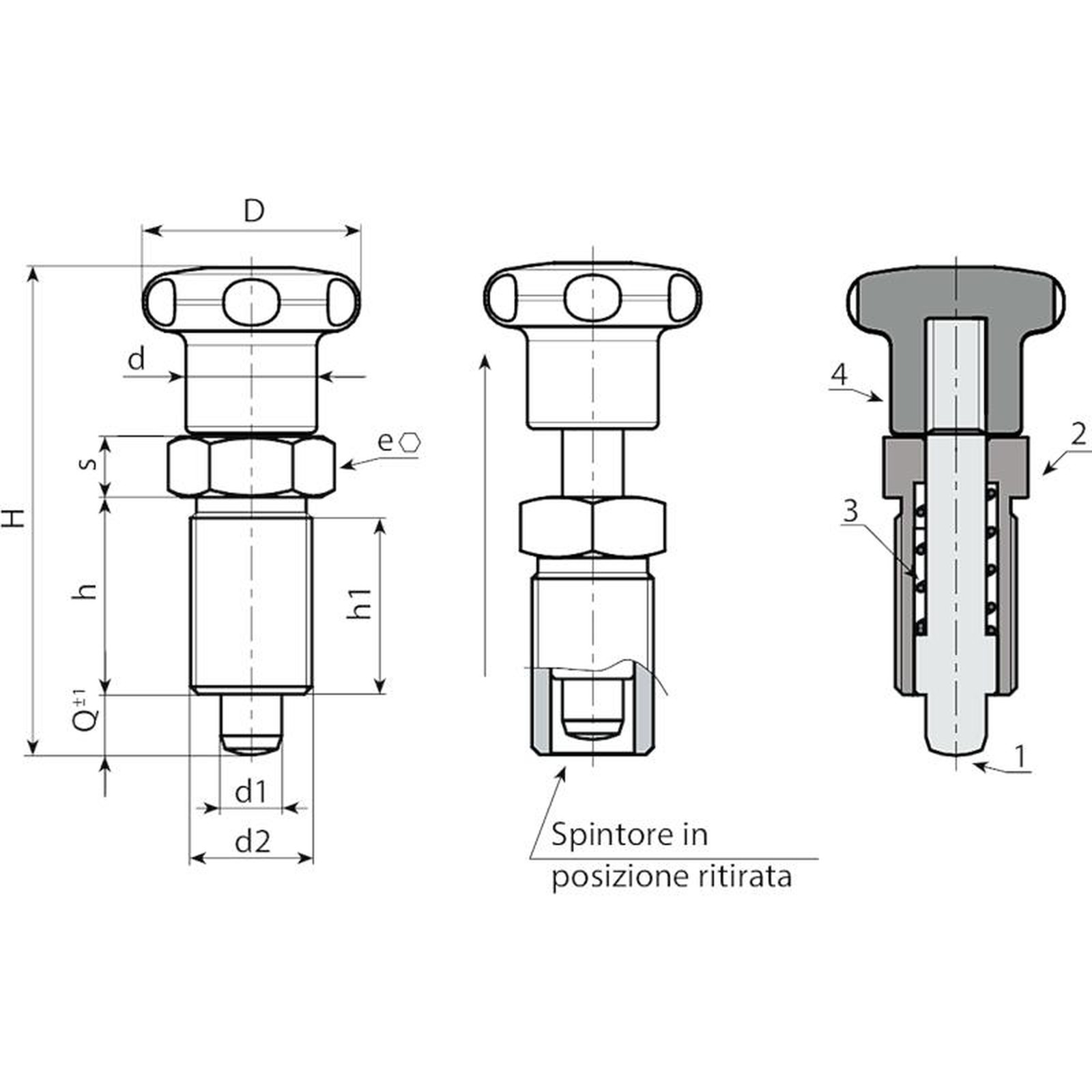

| Codice | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W720.0001 | W720.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | - |
| W720.0002 | W720.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | - |
| W720.0003 | W720.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | - |
| W720.0004 | W720.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 10 | 10 | 190 |
