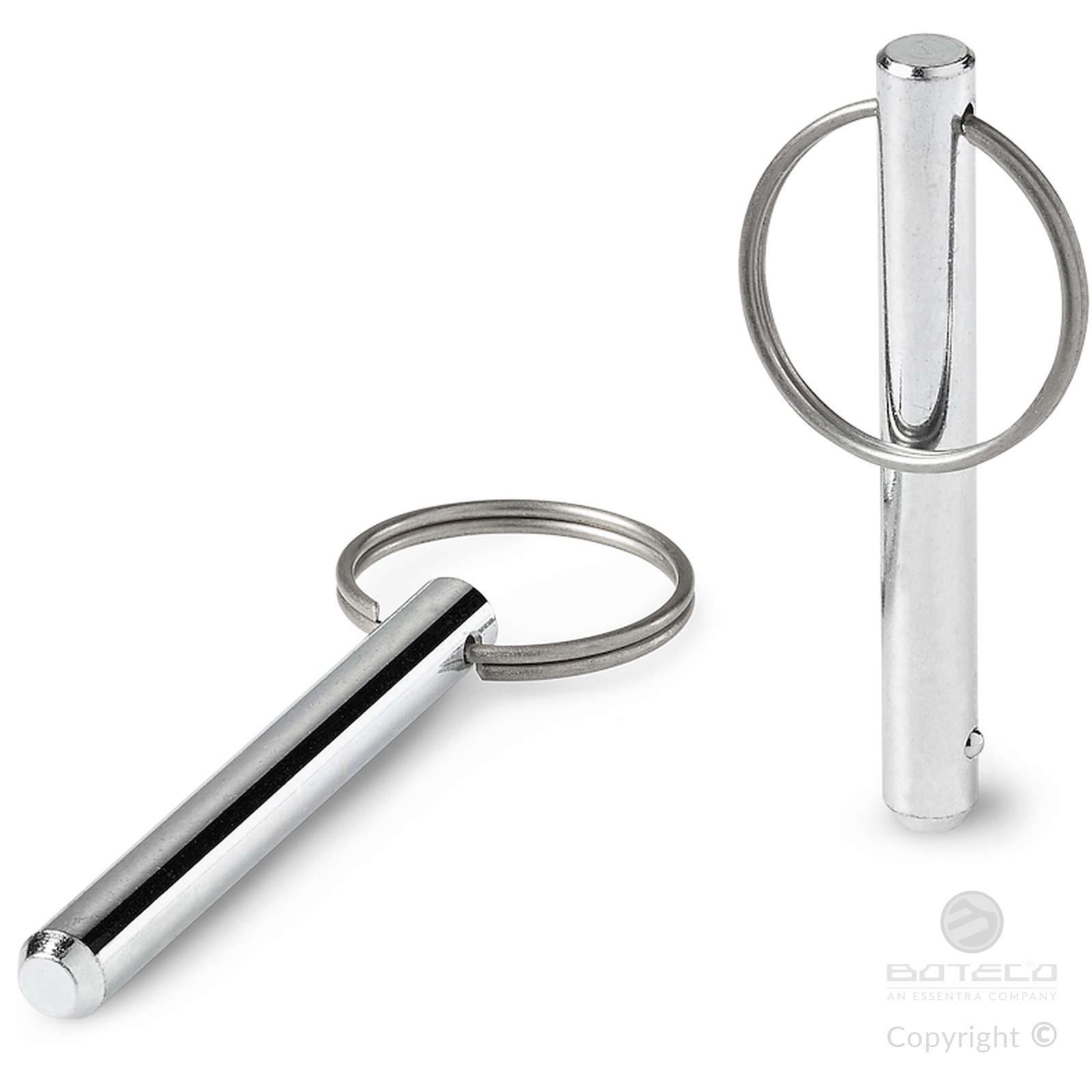

PERNO DI FISSAGGIO RAPIDO CON ANELLO IN ACCIAIO
22
W630
Posizionatori con sfera e molla

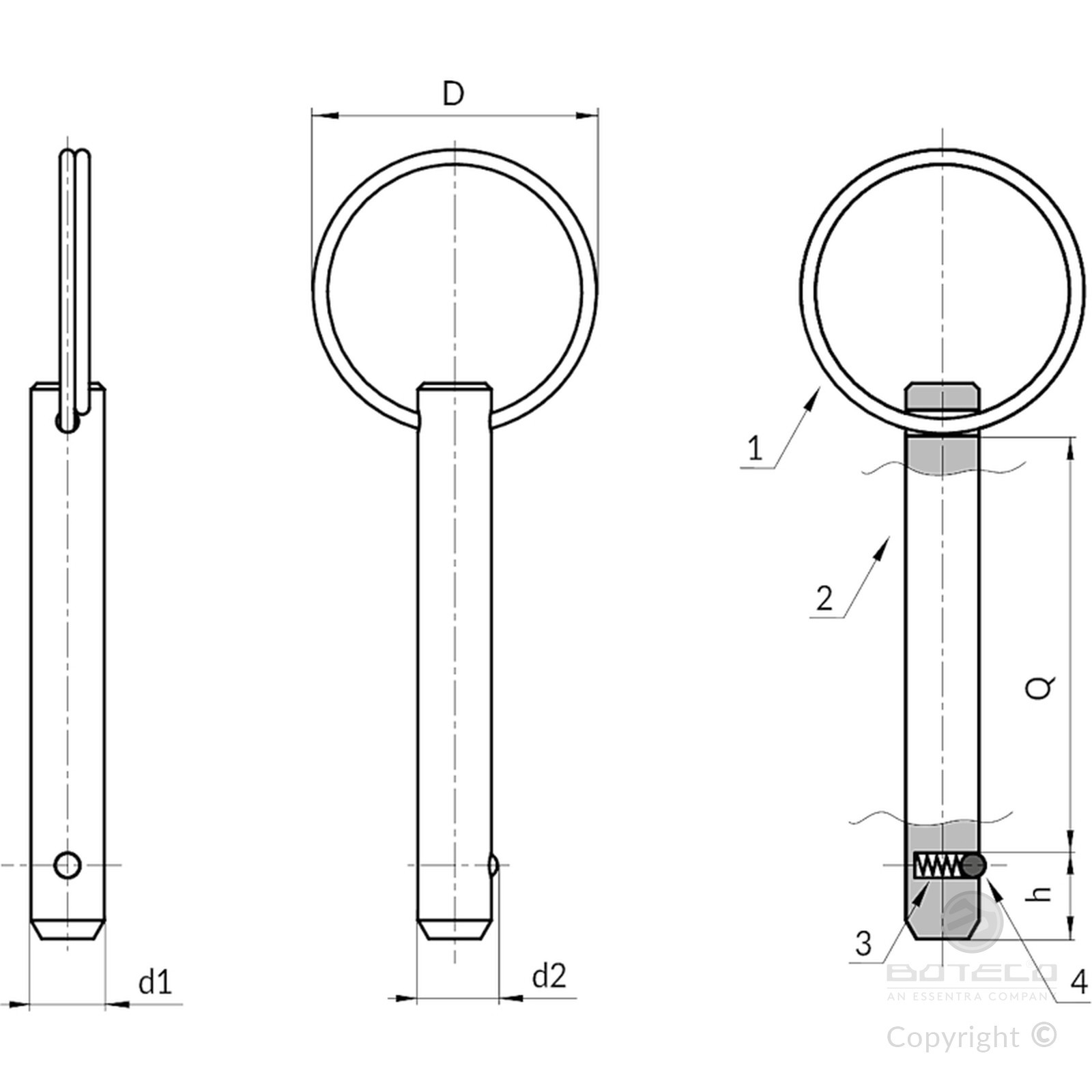

Materiali:
(1) Anello a molla in acciaio inox, (Aisi 302).
(2) Perno tornito in acciaio automatico.
(3) Molla in acciaio inox, (Aisi 301).
(4) Sfere in acciaio inox temprato, (Aisi 440C).
Superficie:
(1-4) Naturale.
(2) Zincata blue standard.
Note:
Il perno di fissaggio rapido serve per collegare in modo semplice e rapido componenti o pezzi da lavorare.
ATTENZIONE:
> Consigliamo l’esecuzione del foro di alloggiamento dello stelo spintore con tolleranza H11.
Richieste Speciali:
Nessuna.
| Codice | Art. | D | d2 | h | d1 H9 | Q (+0.6) | Peso (g) | Sforzo di taglio a doppio taglio max. kN |
|---|---|---|---|---|---|---|---|---|
| W630023.0001 | W630023.VZD06X15 | 23 | 6.5 | 7 | 6 | 15 | 7 | 22 |
| W630023.0002 | W630023.VZD06X20 | 23 | 6.5 | 7 | 6 | 20 | 8 | 22 |
| W630023.0003 | W630023.VZD06X30 | 23 | 6.5 | 7 | 6 | 30 | 10 | 22 |
| W630023.0004 | W630023.VZD06X40 | 23 | 6.5 | 7 | 6 | 40 | 12 | 22 |
| W630028.0001 | W630028.VZD08X30 | 28 | 8.8 | 8 | 8 | 30 | 19 | 38 |
| W630028.0002 | W630028.VZD08X40 | 28 | 8.8 | 8 | 8 | 40 | 23 | 38 |
| W630028.0003 | W630028.VZD08X50 | 28 | 8.8 | 8 | 8 | 50 | 27 | 38 |
