W835
PRESSORE FILETTATO IN ACCIAIO CON ESAGONO INCASSATO - SPINTA MAGGIORATA
Pressore a molla filettato con sfera
Materiali:
W835:
Corpo pressore in acciaio con classe di resistenza 5.8.
W835CIN:
Corpo pressore in acciaio inox, (Aisi 303).
Superficie:
Liscia.
Colore:
W835:
Brunito.
W835CIN:
Naturale.
Sfera:
Sfera in acciaio inox temprato (da cuscinetti) (Aisi 420).
Molla:
W835:
Molla in acciao armonico.
W835CIN:
Molla in acciao inox, (Aisi 301).
Tipologia di spinta della molla:
Maggiorata.
Richieste speciali:
Nessuna.

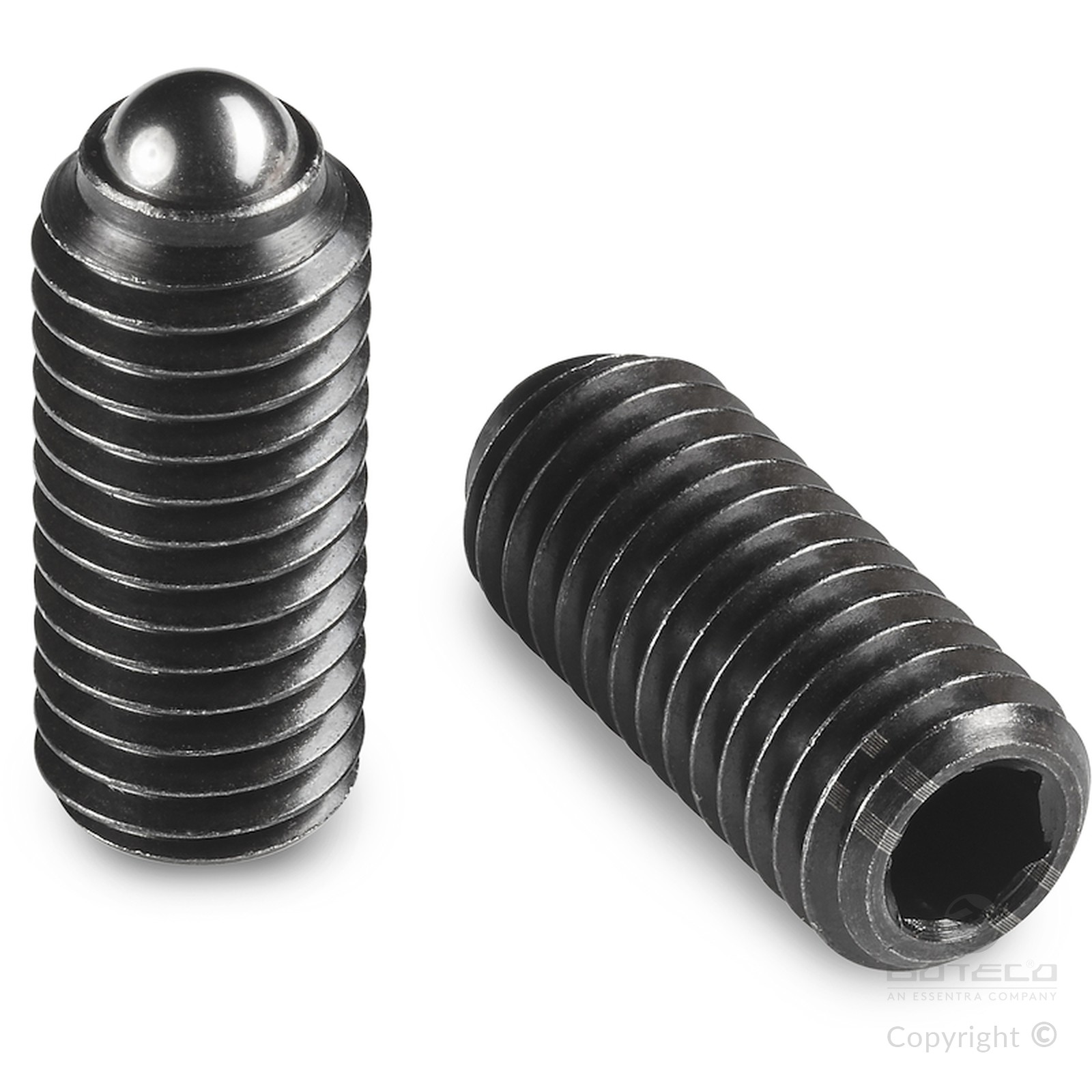

Versione W835: in acciaio brunito

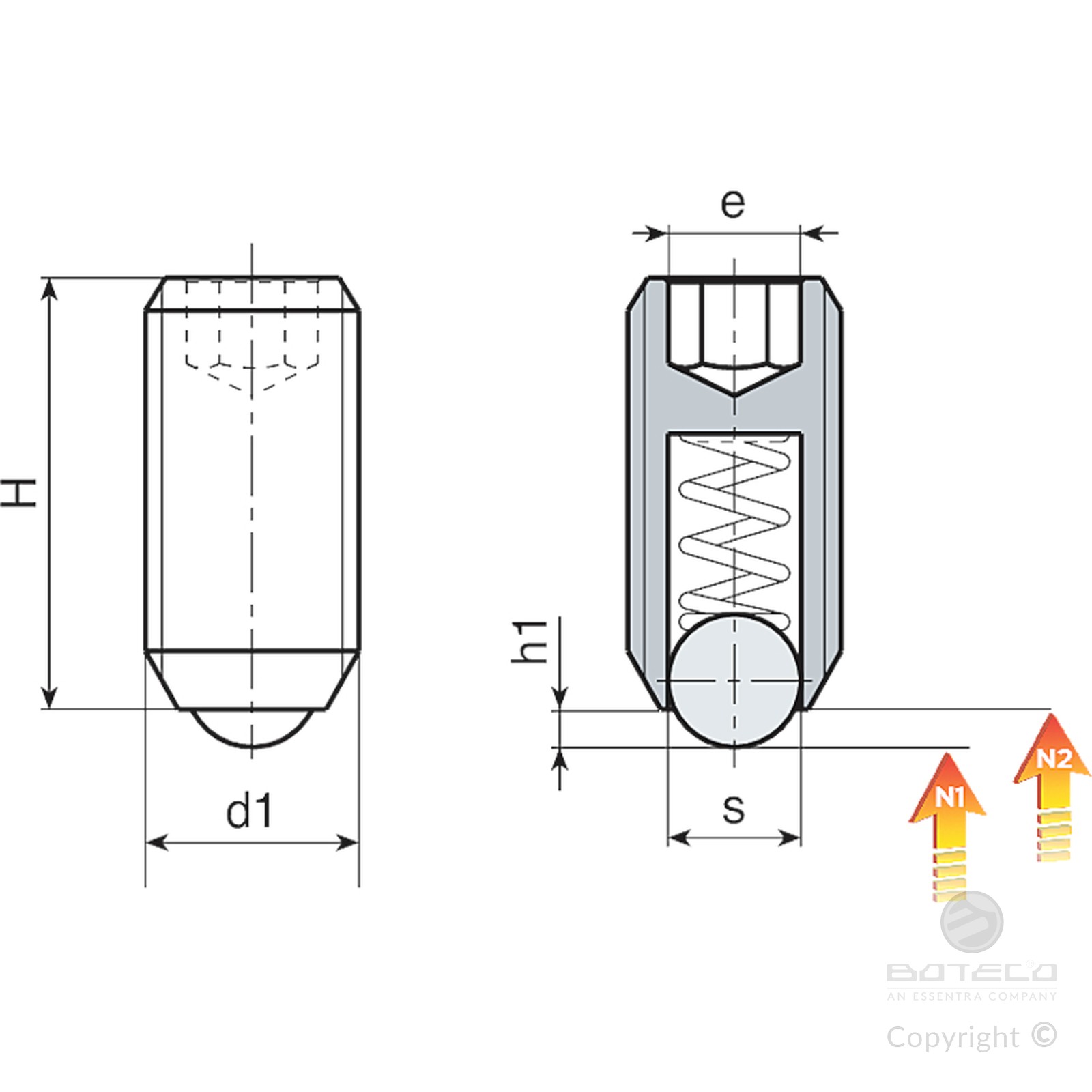

| Codice | art. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| W835.0011 | W835.VBM03 | 1.5 | 9 | 0.5 | 1.5 | 5 | 7 | M3 | 0.2 |
| W835.0012 | W835.VBM04 | 2.5 | 10 | 0.8 | 2 | 12 | 22 | M4 | 0.4 |
| W835.0013 | W835.VBM05 | 3 | 14 | 0.9 | 3 | 19 | 30 | M5 | 1.2 |
| W835.0014 | W835.VBM06 | 3.5 | 15 | 1 | 3 | 28 | 40 | M6 | 2 |
| W835.0015 | W835.VBM08 | 5 | 16 | 1.5 | 4 | 47 | 73 | M8 | 4 |
| W835.0018 | W835.VBM10 | 6 | 23 | 2 | 5 | 66 | 100 | M10 | 8 |
| W835.0019 | W835.VBM12 | 8 | 26 | 2.5 | 6 | 66 | 120 | M12 | 12 |
| W835.0020 | W835.VBM16 | 10 | 33 | 3.5 | 8 | 90 | 180 | M16 | 31 |
| W835.0021 | W835.VBM20 | 12 | 43 | 4.5 | 10 | 115 | 240 | M20 | 64 |
| W835.0022 | W835.VBM24 | 15 | 48 | 5.5 | 12 | 130 | 270 | M24 | 100 |

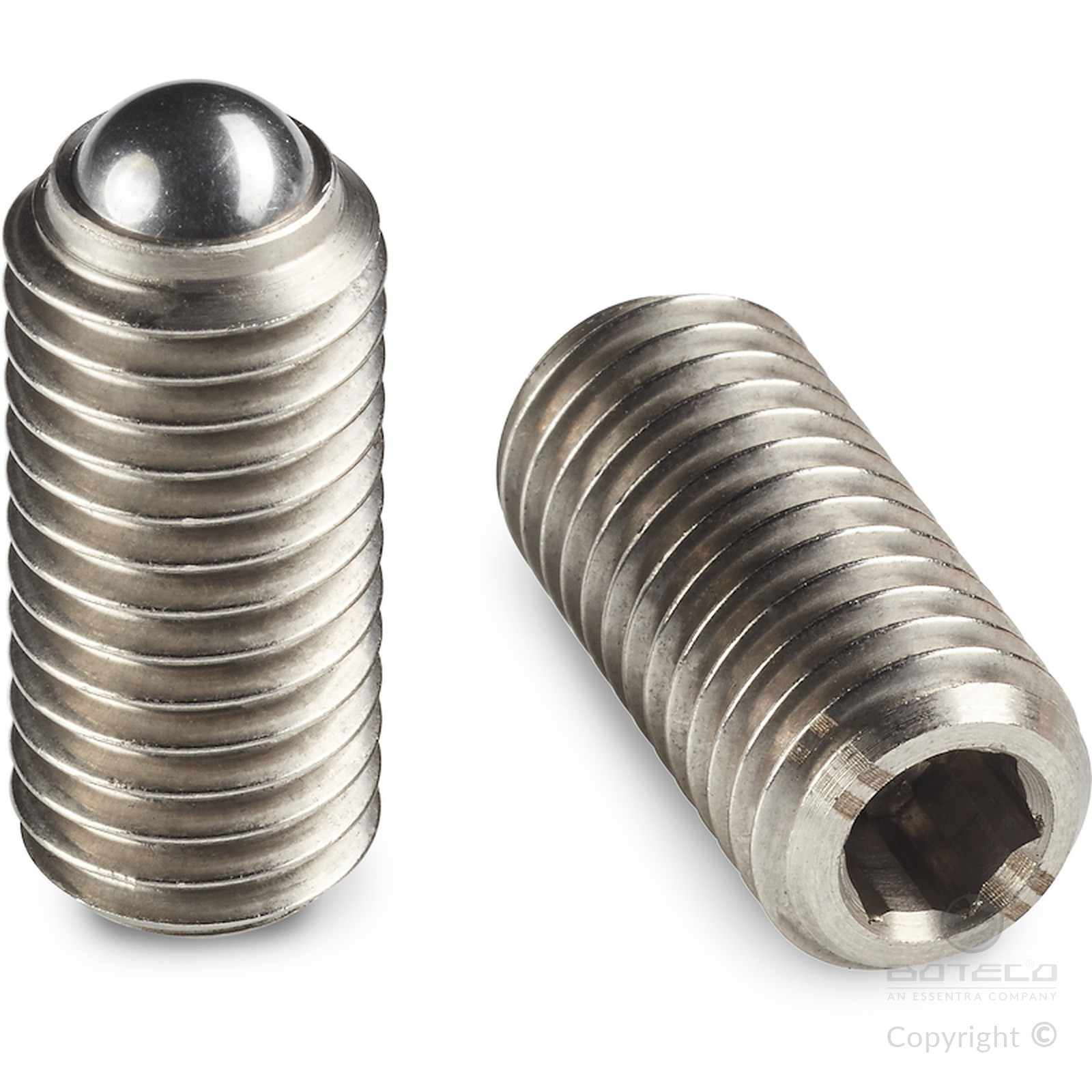

Versione W835CIN - in acciaio inox (Aisi 303)
| Codice | art. | s | H | h1 | e | N1 (N) | N2 (N) | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| W835.0001 | W835.INM03CIN | 1.5 | 9 | 0.5 | 1.5 | 5 | 7 | M3 | 0.2 |
| W835.0002 | W835.INM04CIN | 2.5 | 10 | 0.8 | 2 | 12 | 22 | M4 | 0.4 |
| W835.0003 | W835.INM05CIN | 3 | 14 | 0.9 | 3 | 19 | 30 | M5 | 1.2 |
| W835.0004 | W835.INM06CIN | 3.5 | 15 | 1 | 3 | 28 | 40 | M6 | 2 |
| W835.0005 | W835.INM08CIN | 5 | 16 | 1.5 | 4 | 47 | 73 | M8 | 4 |
| W835.0006 | W835.INM10CIN | 6 | 23 | 2 | 5 | 66 | 100 | M10 | 8 |
| W835.0007 | W835.INM12CIN | 8 | 26 | 2.5 | 6 | 66 | 120 | M12 | 12 |
| W835.0008 | W835.INM16CIN | 10 | 33 | 3.5 | 8 | 90 | 180 | M16 | 31 |
| W835.0009 | W835.INM20CIN | 12 | 43 | 4.5 | 10 | 115 | 240 | M20 | 64 |
| W835.0010 | W835.INM24CIN | 15 | 48 | 5.5 | 12 | 130 | 270 | M24 | 100 |
