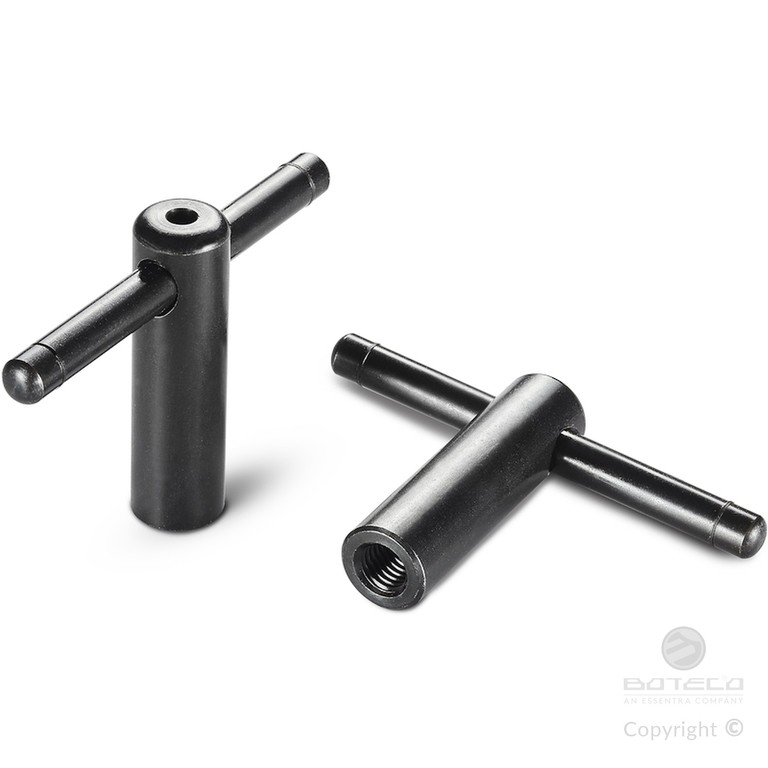

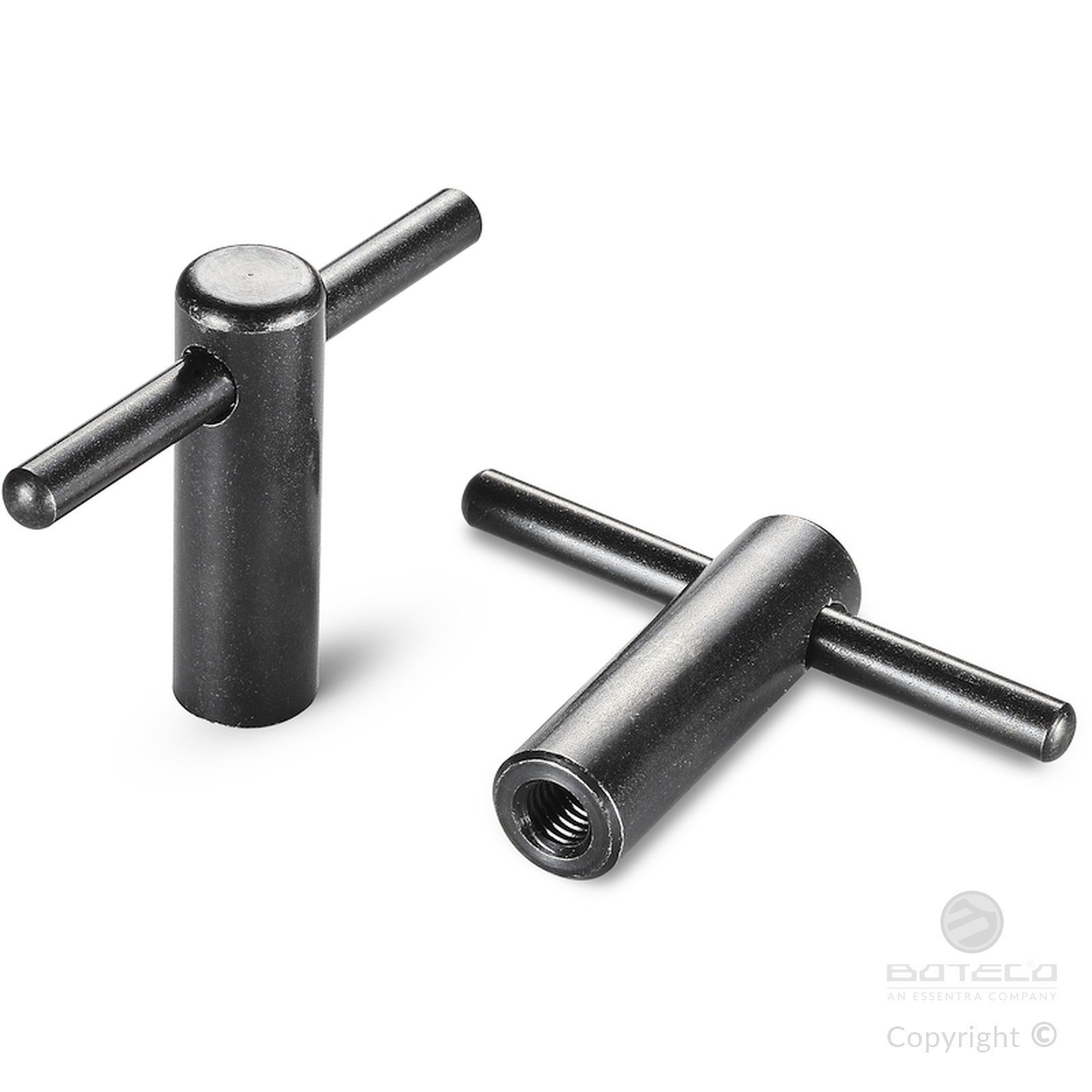

LEVA A T CON MANICO FISSO E FORO FILETTATO
01
W701
Metalline Leve fisse varie
Materiali:
Acciaio con classe di resistenza 5.8.
Superficie:
Tornita a bassa rugosità.
Colore:
Brunitura.
Fissaggio Manico:
A pressione. Non movibile, nè smontabile.
Foro:
Foro filettato cieco ricavato dal pieno, (tolleranza filetto 6H).
Richieste Speciali:
Su richiesta e per quantità le leve possono essere fornite con il foro d1 a disegno.
Su richiesta e per quantità le leve possono essere fornite con trattamenti superficiali diversi.

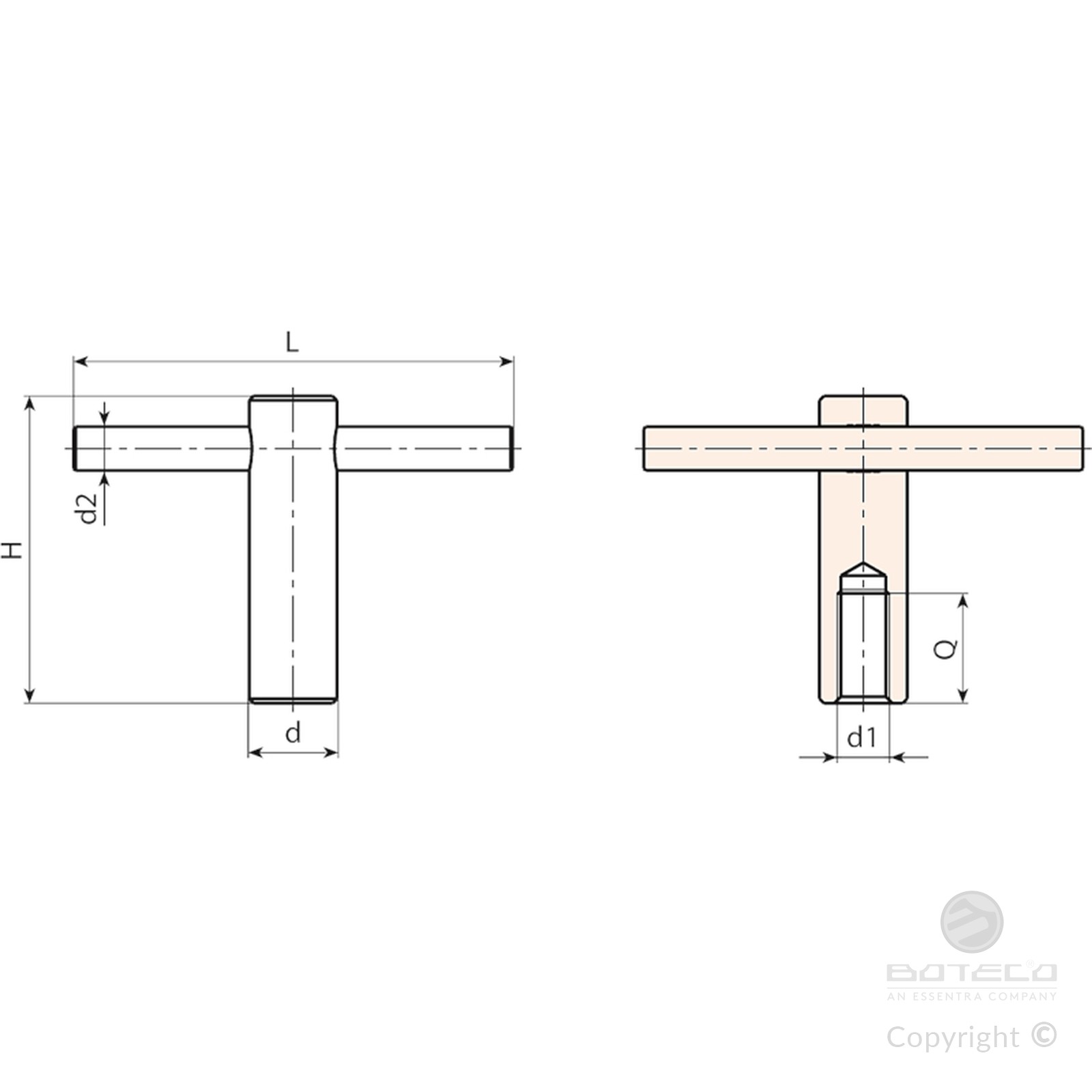

| Codice | art. | d | L | H | d2 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| W701085.0001 | W701085.VM10 | 18 | 85 | 62 | 8 | M10 | 25 | 145 |
| W701105.0001 | W701105.VM12 | 20 | 105 | 72 | 10 | M12 | 30 | 208 |
| W701125.0001 | W701125.VM16 | 24 | 125 | 87 | 12 | M16 | 40 | 330 |
| W701145.0001 | W701145.VM20 | 30 | 145 | 97 | 16 | M20 | 45 | 573 |
