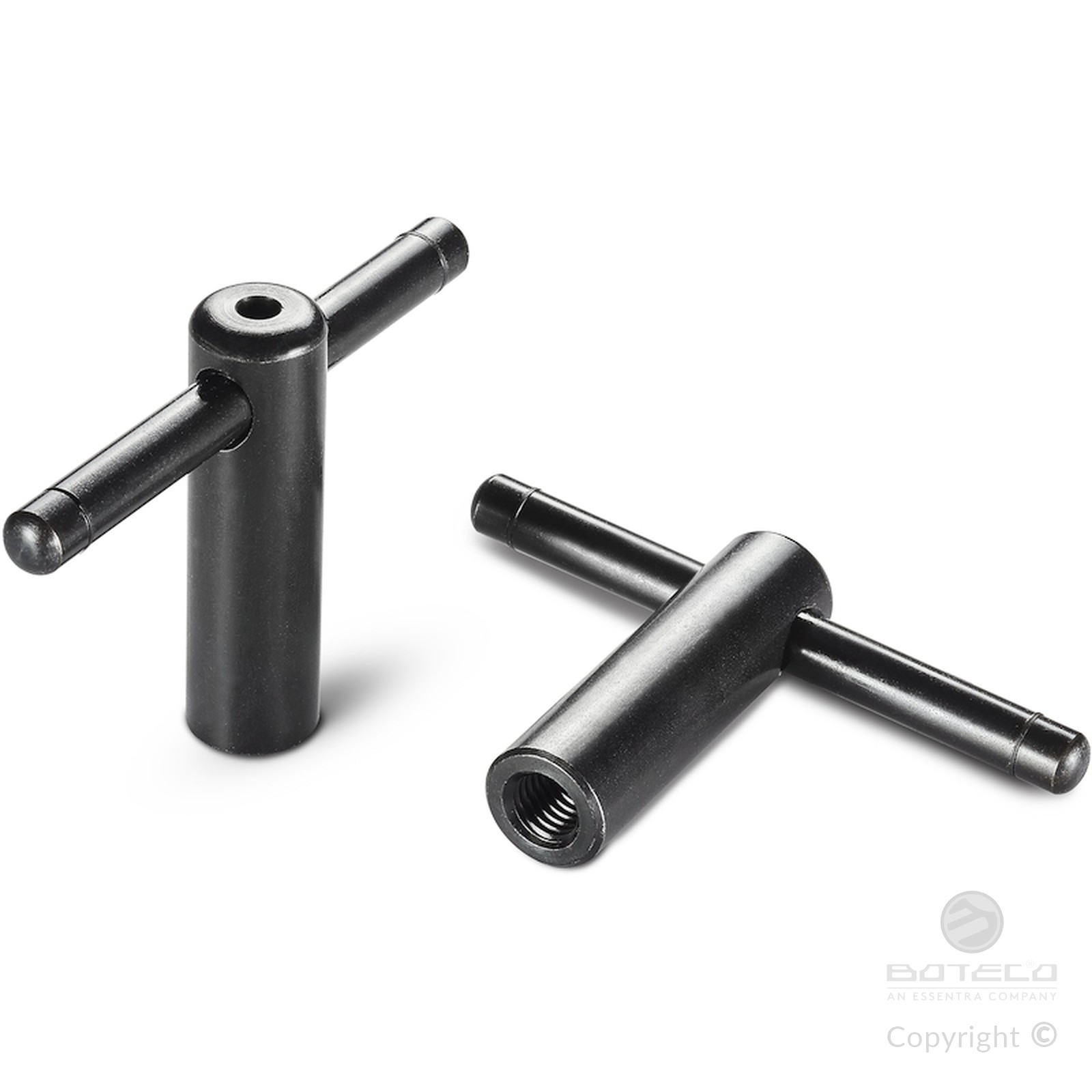

LEVA A T CON MANICO MOBILE E FORO FILETTATO
01
W700
Metalline Leve fisse varie
Materiali:
Acciaio con classe di resistenza 5.8.
Superficie:
Tornita a bassa rugosità.
Colore:
Brunitura.
Inserti:

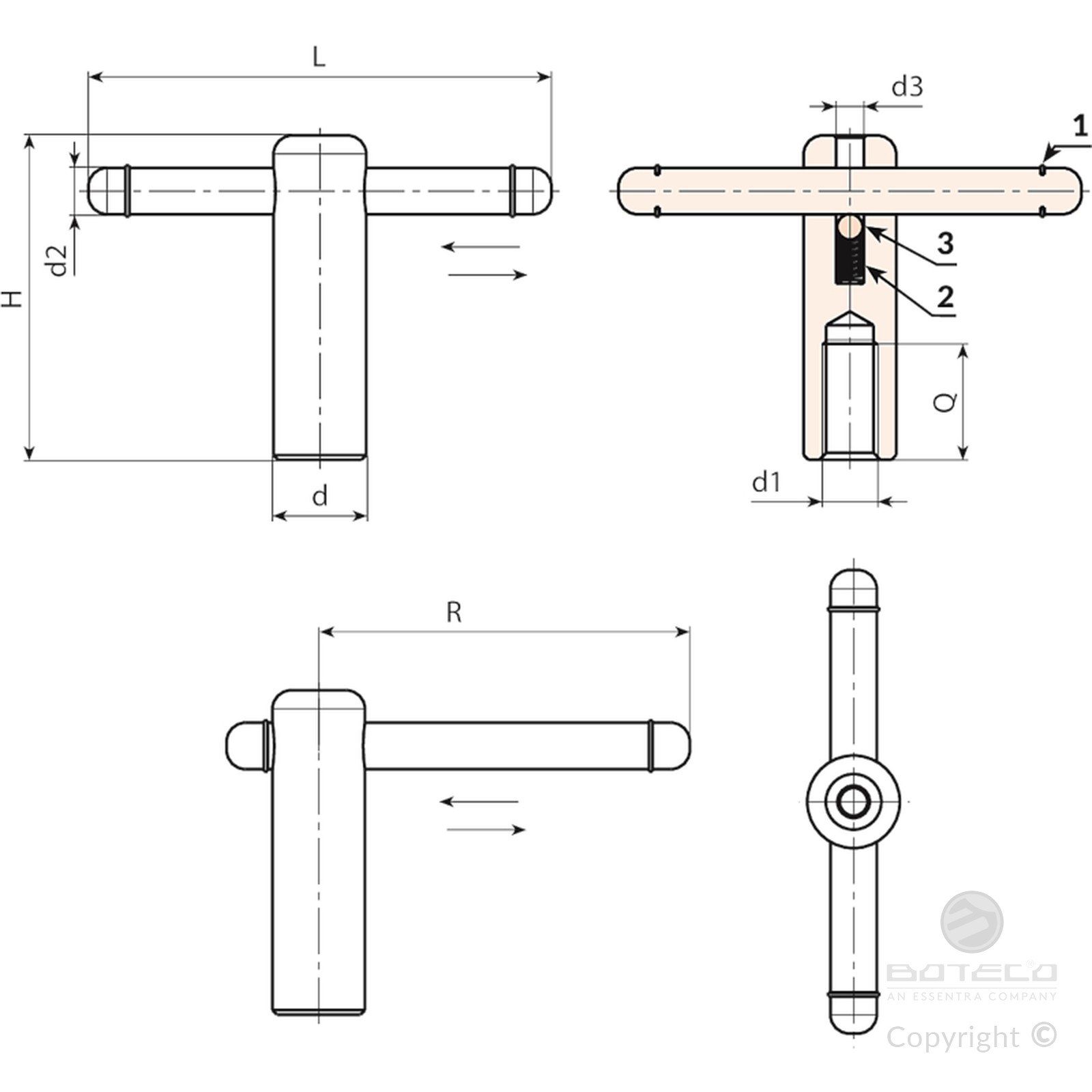

(1) Anello a mezzaluna per alberi in acciaio armonico brunito (UNI 7434 tipo H).
(2) Molla in acciaio zincato.
(3) Sfera in acciaio zincato da 7/32.
Manico:
Manico mobile bloccato in fine corsa da anelli di tenuta.
Foro:
Foro filettato cieco ricavato dal pieno, (tolleranza filetto 6H).
Richieste Speciali:
Su richiesta e per quantità le leve possono essere fornite con il foro d1 a disegno.
Su richiesta e per quantità le leve possono essere fornite con trattamenti superficiali diversi.
| Codice | Art. | d | L | H | R | d2 | d3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W700085.0001 | W700085.VM10 | 18 | 85 | 62 | 71 | 8 | 6 | M10 | 25 | 143 |
| W700105.0001 | W700105.VM12 | 20 | 105 | 72 | 86.5 | 10 | 6 | M12 | 30 | 207 |
| W700125.0001 | W700125.VM16 | 24 | 125 | 87 | 104,5 | 12 | 6 | M16 | 40 | 328 |
| W700145.0001 | W700145.VM20 | 30 | 145 | 97 | 121 | 16 | 6 | M20 | 45 | 570 |
