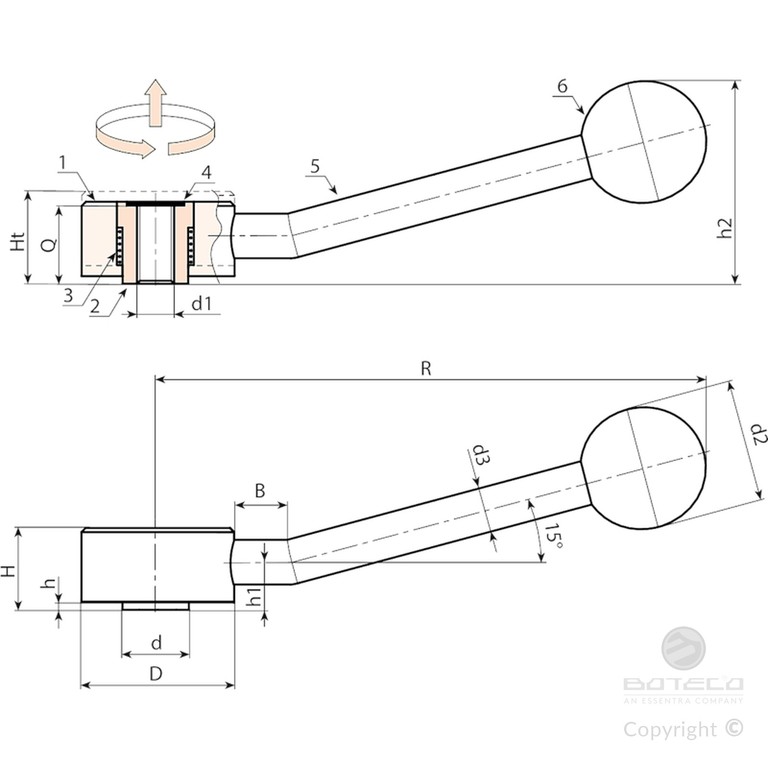

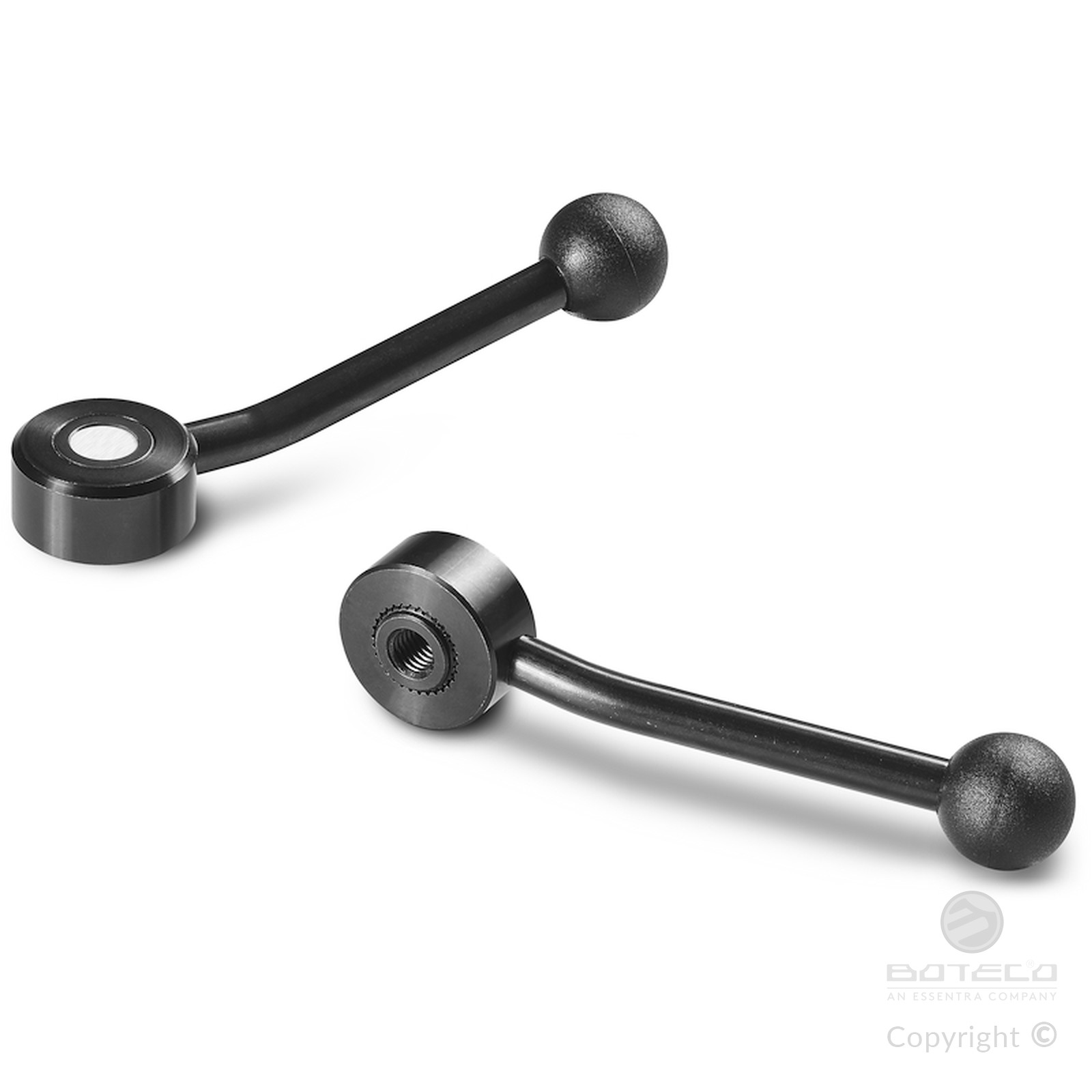

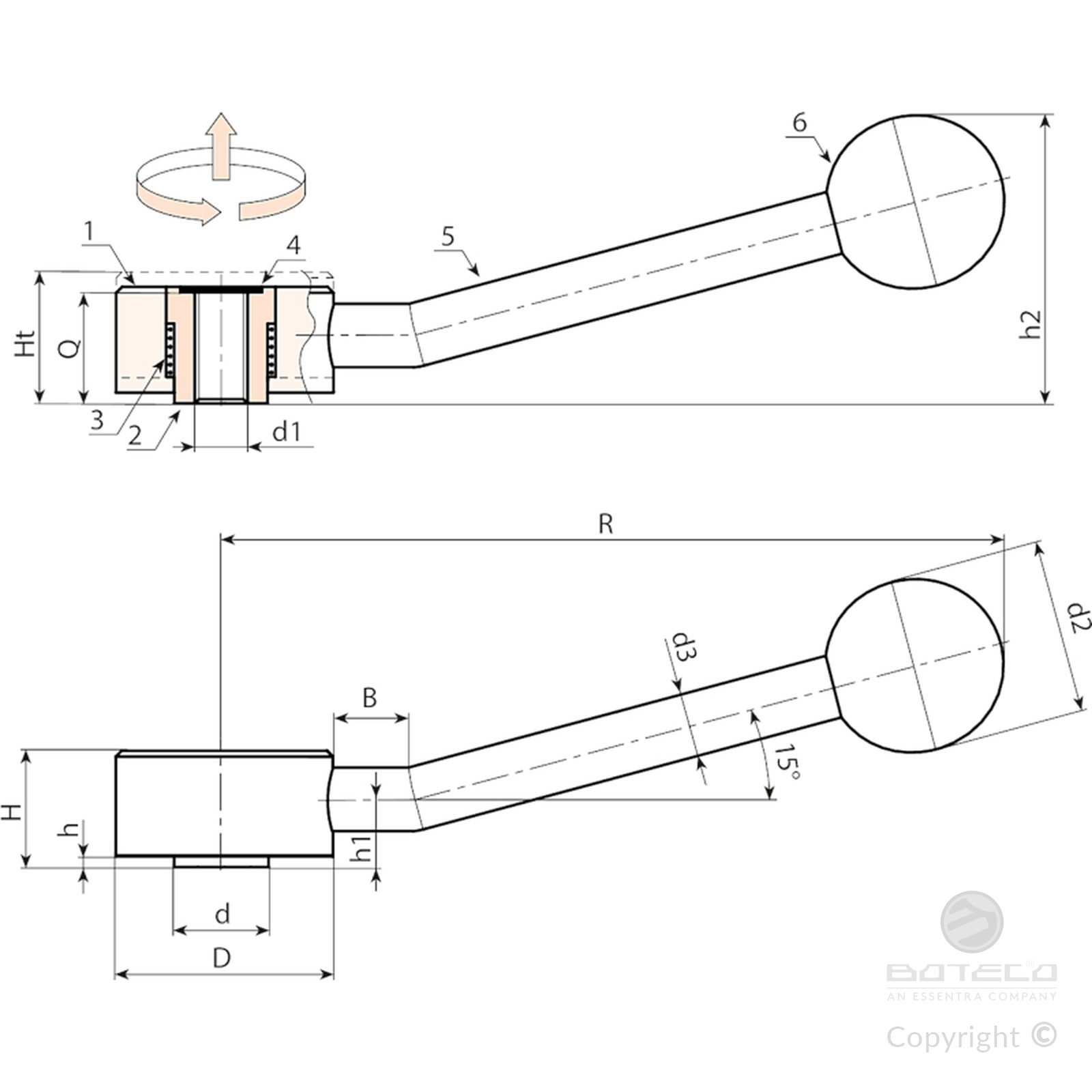

LEVA A SCATTO IN METALLO CON BRACCIO INCLINATO ED INSERTO CON FORO FILETTATO
01
W516
Leve a scatto con vite
Materiali:
(1-2-5) Corpo leva, braccio ed inserto a scatto in acciaio con classe di resistenza 5.8.
Superficie:
(1-2-5) #tab# Tornita a bassa rugosità.
(6) #tab# Satinata.
Colore:
(1-2-5) Brunitura standard.
Impugnatura:
(6) Impugnatura a sfera I103 in poliammide rinforzata di colore nero Ral 9011.
Fissaggio impugnatura:
Avvitata ed incollata.
Foro:
Foro filettato cieco ricavato dall'inserto, (tolleranza foro 6H).
Molla:
(3) Molla in acciaio inox, (Aisi 302).
Tappo:
(4) Tappo copri foro in alluminio, incollato.
Richieste speciali:
Nessuna.
| Codice | Art. | D | R | d | B | H | Ht | h | h1 | h2 | d2 | d3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W516114.0001 | W516114.VBM0601 | 33 | 112 | 13,5 | 15 | 19 | 23 | 2 | 12 | 41 | 25 | 10 | M6 | 18 | 166 |
| W516114.0002 | W516114.VBM0801 | 33 | 112 | 13,5 | 15 | 19 | 23 | 2 | 12 | 41 | 25 | 10 | M8 | 18 | 164 |
| W516146.0001 | W516146.VBM1001 | 41 | 142 | 19 | 15 | 22 | 26 | 2 | 13,5 | 53 | 30 | 12 | M10 | 21 | 295 |
| W516146.0002 | W516146.VBM1201 | 41 | 142 | 19 | 15 | 22 | 26 | 2 | 13,5 | 53 | 30 | 12 | M12 | 21 | 290 |
| W516165.0001 | W516165.VBM1201 | 45 | 162 | 23 | 15 | 28 | 33 | 2 | 17 | 66 | 35 | 14 | M12 | 27 | 467 |
| W516165.0002 | W516165.VBM1601 | 45 | 162 | 23 | 15 | 28 | 33 | 2 | 17 | 66 | 35 | 14 | M16 | 27 | 451 |
