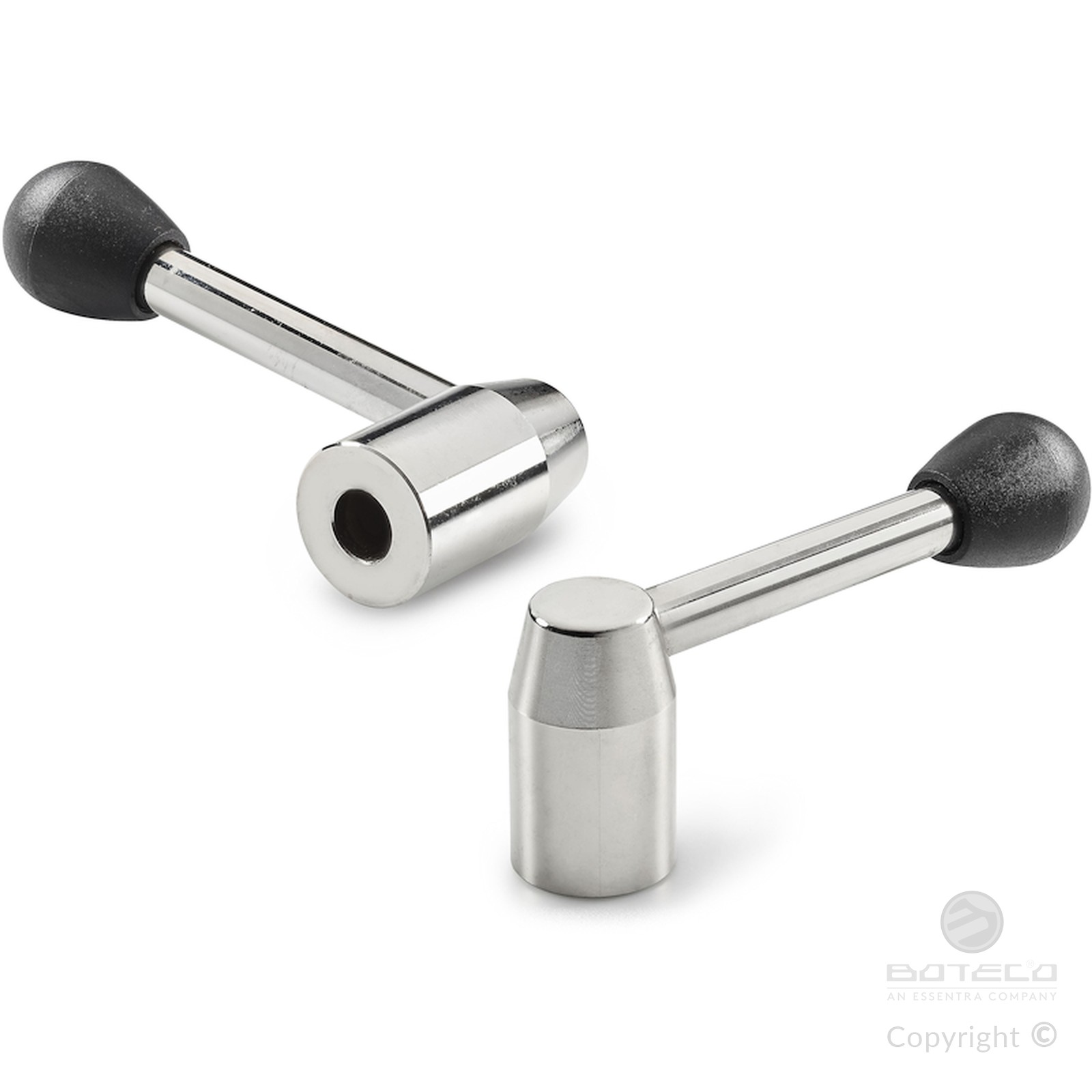

LEVA FISSA IN METALLO CON MANICO ORIZZONTALE E FORO LISCIO
W503
Leve fisse
Materiali:
W503:
Acciaio con classe di resistenza 5.8.
W503CIN:
Acciaio inox (Aisi 303).
Superficie:
Tornita a bassa rugosità.
Colore:
W503:
Nichelato (trat. galvanico).
W503CIN:
Naturale.
Finiture alternative:
Brunitura:
(cambiare la lettera finale del codice (H) con la B (W503070.SM0801B).
Zincatura:
(cambiare la lettera finale del codice (H) con la Z (W503070.SM0801Z).
Impugnatura:
Impugnatura a botticella I500 in PA6 rinforzato di colore nero (Ral 9011).
Fissaggio impugnatura:
A pressione, smontabile.
Foro:
Foro liscio cieco ricavato dal pieno, (tolleranza foro H10).
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e per quantità le leve possono essere forniti con il foro d1 a richiesta.
Su richiesta e per quantità colori impugnatura come da tabella colori.
Versione W503 - in acciaio Nichelato

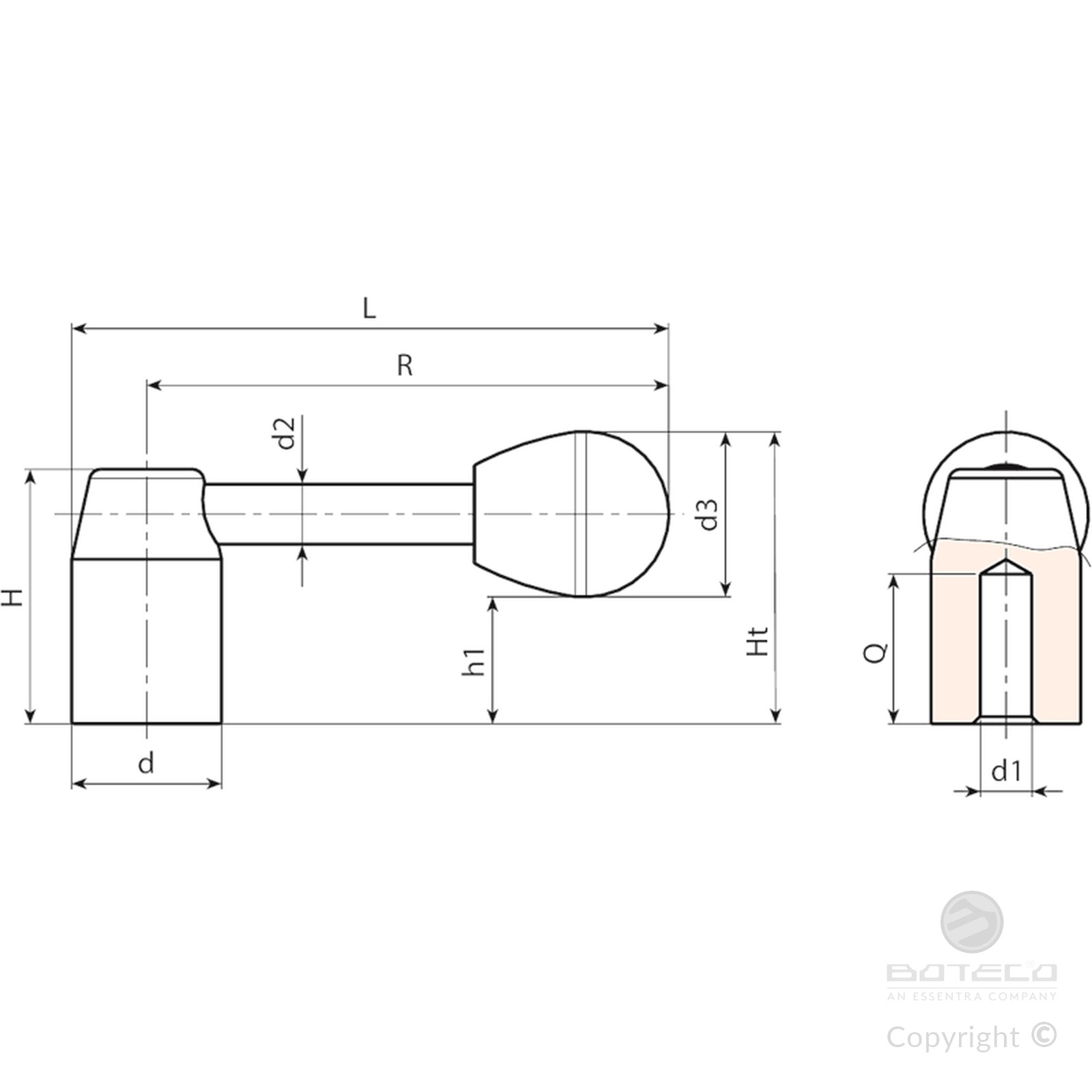

| Codice | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W503070.0002 | W503070.SD0801H | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
| W503080.0002 | W503080.SD1001H | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
| W503095.0002 | W503095.SD1201H | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
| W503110.0002 | W503110.SD1201H | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 22 | 278 |
| W503125.0002 | W503125.SD1601H | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 25 | 337 |
| W503140.0002 | W503140.SD1601H | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 26 | 500 |
| W503150.0002 | W503150.SD2001H | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 28 | 670 |
| W503170.0001 | W503170.SD2001H | 45 | 170 | 192.5 | 70 | 77 | 40 | 16 | 37 | 20 | 30 | 870 |
Versione W503CIN - in acciaio inox (Aisi 303)
| Codice | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W503070.0001 | W503070.ID0801CIN | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
| W503080.0001 | W503080.ID1001CIN | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
| W503095.0001 | W503095.ID1201CIN | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
| W503110.0001 | W503110.ID1201CIN | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 25 | 278 |
| W503125.0001 | W503125.ID1601CIN | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 22 | 337 |
| W503140.0001 | W503140.ID1601CIN | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 23 | 500 |
| W503150.0001 | W503150.ID2001CIN | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 25 | 670 |
