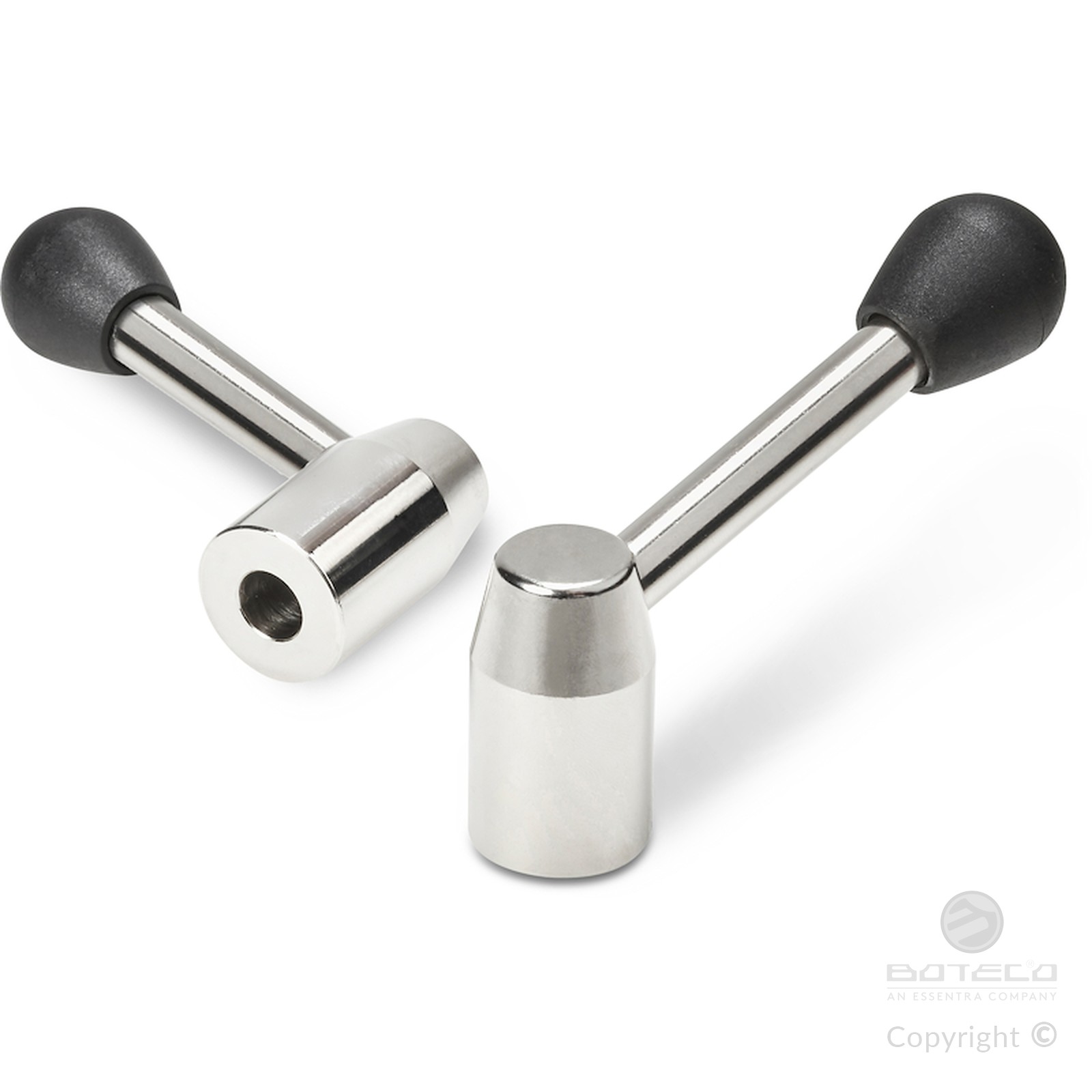

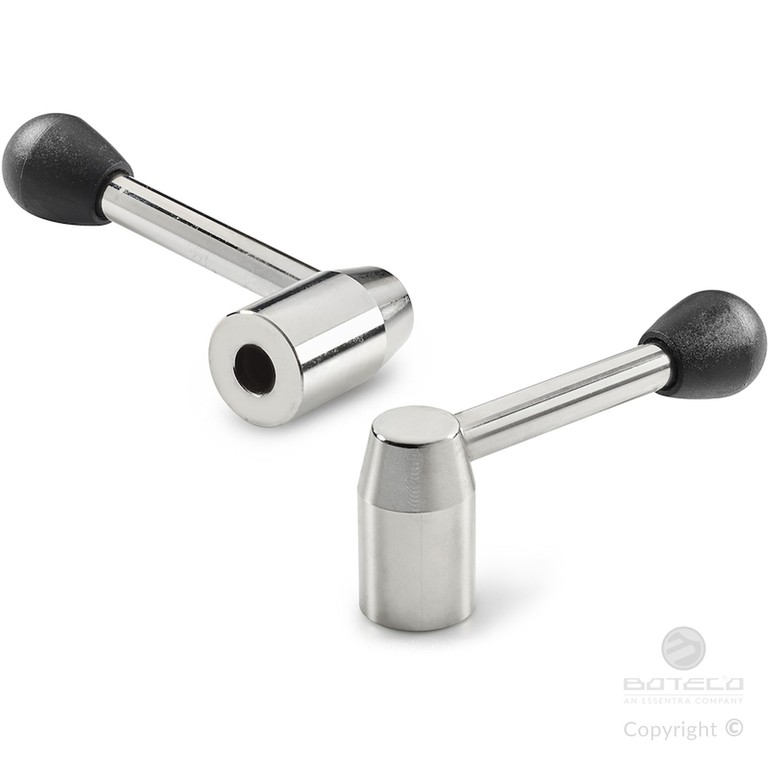

LEVA FISSA IN METALLO CON MANICO INCLINATO E FORO LISCIO
W502
Leve fisse
Materiali:
W502:
Acciaio con classe di resistenza 5.8.
W502CIN:
Acciaio inox (Aisi 303).
Superficie:
Tornita a bassa rugosità.
Colore:
W502:
Nichelato (trat. galvanico).
W502CIN:
Naturale.
Finiture alternative:
Brunitura:
(cambiare la lettera finale del codice (H) con la B (W502070.SM0801B).
Zincatura:
(cambiare la lettera finale del codice (H) con la Z (W502070.SM0801Z).
Impugnatura:
Impugnatura a botticella I500 in PA6 rinforzato di colore nero (Ral 9011).
Fissaggio impugnatura:
A pressione, smontabile.
Foro:
Foro liscio cieco ricavato dal pieno, (tolleranza foro H10).
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e per quantità le leve possono essere forniti con il foro d1 a richiesta.
Su richiesta e per quantità colori impugnatura come da tabella colori.
Versione W502 - in acciaio Nichelato

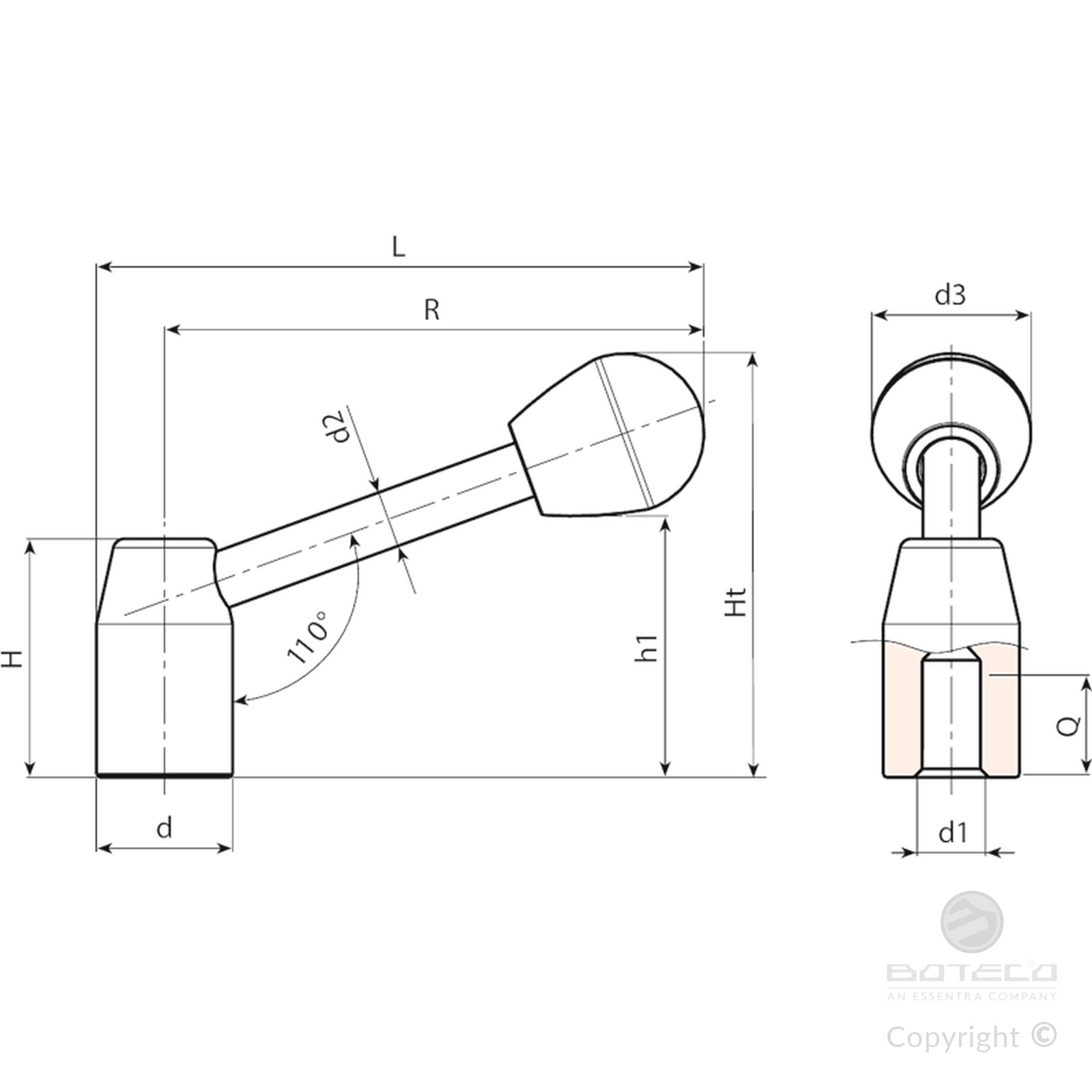

| Codice | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W502070.0001 | W502070.SD0801H | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | 8 | 16 | 84 |
| W502080.0002 | W502080.SD1001H | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | 10 | 18 | 109 |
| W502095.0001 | W502095.SD1201H | 24 | 91 | 102.5 | 42 | 73 | 45 | 10 | 28 | 12 | 20 | 158 |
| W502110.0001 | W502110.SD1201H | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | 12 | 22 | 278 |
| W502125.0001 | W502125.SD1601H | 32 | 120 | 135.5 | 52 | 92 | 59 | 12 | 32 | 16 | 25 | 337 |
| W502140.0001 | W502140.SD1601H | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | 16 | 26 | 500 |
| W502150.0001 | W502150.SD2001H | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | 20 | 28 | 670 |
| W502170.0002 | W502170.SD2001H | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | 20 | 30 | 870 |
Versione W502 CIN - in acciaio inox (Aisi 303)
| Codice | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W502070.0003 | W502070.ID0801CIN | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | 8 | 16 | 84 |
| W502080.0001 | W502080.ID1001CIN | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | 10 | 18 | 109 |
| W502095.0004 | W502095.ID1201CIN | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | 12 | 20 | 158 |
| W502110.0003 | W502110.ID1201CIN | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | 12 | 22 | 278 |
| W502125.0002 | W502125.ID1601CIN | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | 16 | 25 | 337 |
| W502140.0002 | W502140.ID1601CIN | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | 16 | 26 | 500 |
| W502150.0002 | W502150.ID2001CIN | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | 20 | 28 | 670 |
| W502170.0004 | W502170.ID2001CIN | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | 20 | 30 | 870 |
