LEVA FISSA IN METALLO CON MANICO INCLINATO E FORO FILETTATO
W500
Leve fisse
Materiali:
W500:
Acciaio con classe di resistenza 5.8.
W500CIN:
Acciaio inox (Aisi 303).
Superficie:
Tornita a bassa rugosità.
Colore:
W500:
Nichelato (trat. galvanico).
W500 CIN:
Naturale.
Finiture alternative:
Brunitura:
(cambiare la lettera finale del codice (H) con la B (W500070.SM0801B).
Zincatura:
(cambiare la lettera finale del codice (H) con la Z (W500070.SM0801Z).
Impugnatura:
Impugnatura a botticella I500 in PA6 rinforzato di colore nero (Ral 9011).
Fissaggio impugnatura:
A pressione, smontabile.
Foro:
Foro filettato cieco ricavato dal pieno, (tolleranza filetto 6H).
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e per quantità le leve possono essere forniti con il foro d1 a richiesta.
Su richiesta e per quantità colori impugnatura come da tabella colori.







Versione W500 - in acciaio Nichelato

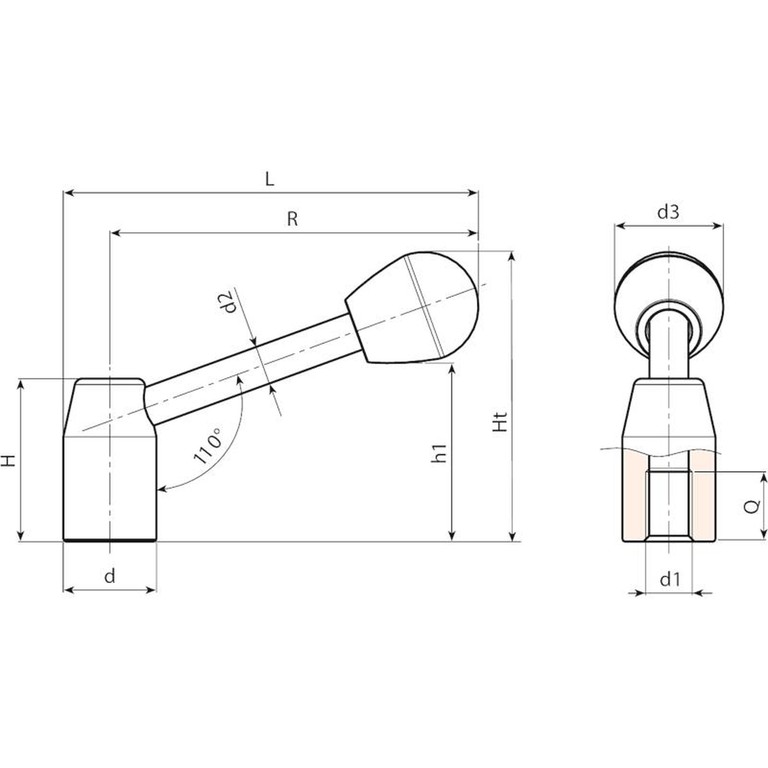

Codice | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W500070.0003 | W500070.SM0801H | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | M8 | 15 | 89 |
W500080.0002 | W500080.SM1001H | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | M10 | 15 | 111 |
W500095.0002 | W500095.SM1201H | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | M12 | 18 | 160 |
W500110.0001 | W500110.SM1201H | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | M12 | 18 | 280 |
W500125.0002 | W500125.SM1601H | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | M16 | 22 | 340 |
W500140.0001 | W500140.SM1601H | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | M16 | 23 | 513 |
W500150.0001 | W500150.SM2001H | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | M20 | 25 | 687 |
W500170.0001 | W500170.SM2001H | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | M20 | 28 | 890 |
Versione W500 CIN - in acciaio inox (Aisi 303)
Codice | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W500070.0001 | W500070.IM0801CIN | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | M8 | 15 | 89 |
W500080.0001 | W500080.IM1001CIN | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | M10 | 15 | 111 |
W500095.0001 | W500095.IM1201CIN | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | M12 | 18 | 160 |
W500110.0002 | W500110.IM1201CIN | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | M12 | 18 | 280 |
W500125.0001 | W500125.IM1601CIN | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | M16 | 22 | 340 |
W500140.0003 | W500140.IM1601CIN | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | M16 | 23 | 513 |
W500150.0002 | W500150.IM2001CIN | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | M20 | 25 | 687 |
W500170.0002 | W500170.IM2001CIN | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | M20 | 28 | 890 |
