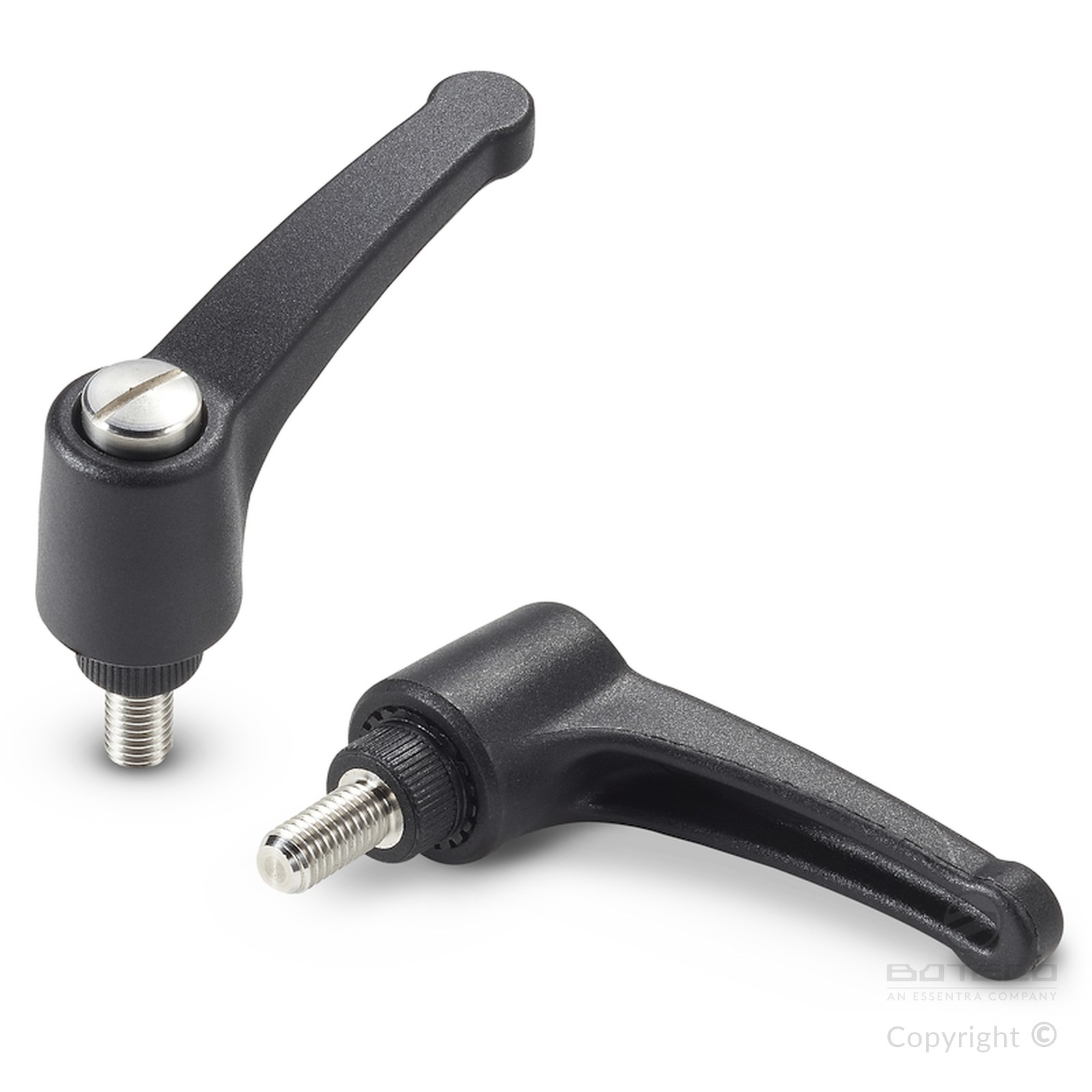

LEVA A SCATTO “EUROMODEL” CON PERNO FILETTATO INOX

01

A581CIN


Leve a scatto con vite

Materiali:

Tecnopolimero speciale rinforzato con fibra di vetro ad alta resistenza.

Resistente ad olii e grassi.

Superficie:

Satinata.

Colore corpo leva ed inserto:

Nero (RAL 9011).

Inserti:

Boccola con perno filettato in acciaio inox (Aisi 303), (tolleranza filetto 6g).

Vite Fissaggio:

Vite in acciaio inox (Aisi 303), con testa a cacciavite.

Molla:

Molla in acciaio inox (Aisi 302).

Colori alternativi corpo leva:

Arancio (RAL 2004 cod. 02).

Blu (RAL 5015 cod. 07).

Giallo (RAL 1021 cod. 10).

Rosso (RAL 3000 cod. 16).

Verde (RAL 6024 cod. 17).

Grigio (RAL 7035 cod. 13).

Richieste speciali:

Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.

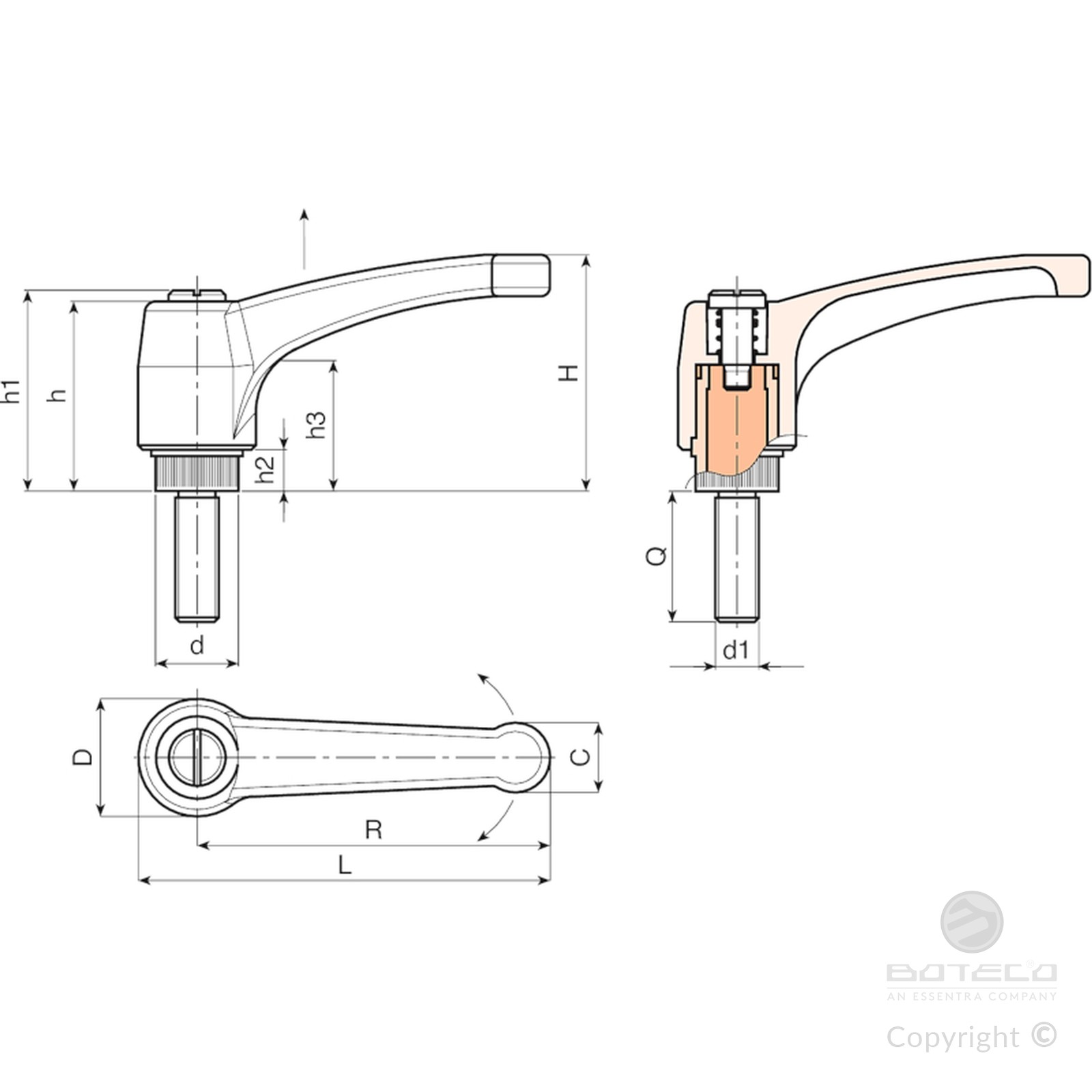

Scheda tecnica
Codice Art. L R H D d c h h1 h2 h3 LM d1 6g Q Peso (g)
A581065.0006 A581065.TM06X2001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 20 40
A581065.0013 A581065.TM06X3001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 30 42
A581065.0019 A581065.TM06X4001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 40 44
A581065.0024 A581065.TM08X1601CIN 76 65 43 23 15 13 36 40 8 24 60 M8 16 42
A581065.0028 A581065.TM08X2001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 20 44
A581065.0037 A581065.TM08X3001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 30 47
A581065.0046 A581065.TM08X4001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 40 50
A581080.0002 A581080.TM08X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 20 66
A581080.0005 A581080.TM08X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 30 69
A581080.0011 A581080.TM08X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 40 72
A581080.0020 A581080.TM10X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 20 74
A581080.0025 A581080.TM10X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 30 79
A581080.0029 A581080.TM10X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 40 84
A581080.0043 A581080.TM12X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 20 89
A581080.0047 A581080.TM12X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 30 95
A581080.0050 A581080.TM12X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 40 101
A581094.0009 A581094.TM10X2001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 20 79
A581094.0012 A581094.TM10X3001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 30 84
A581094.0015 A581094.TM10X4001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 40 89
A581094.0035 A581094.TM12X2001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 20 96
A581094.0025 A581094.TM12X3001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 30 101
A581094.0029 A581094.TM12X4001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 40 106
Lunghezze perno a richiesta, con un minimo di 100 pezzi.
LM = Lunghezza massima stampabile.
