LEVA FISSA “EUROMODEL” CON BOCCOLA LISCIA

01

A151


Leve fisse

Materiali:

Tecnopolimero speciale rinforzatocon fibra di vetro ad alta resistenza.

Resistente ad olii e grassi.

Superficie:

Satinata.

Colore:

Nero (RAL 9011).

Tappo centrale:

Tappo centrale in poliammide grigia (RAL 7035).

Inserti:

Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

Colori alternativi tappo:

Arancio (RAL 2004 cod. 02).

Blu (RAL 5015 cod. 07).

Giallo (RAL 1021 cod. 10).

Rosso (RAL 3000 cod. 16).

Verde (RAL 6024 cod. 17).

Nero ( RAL 9011 cod. 01).

Richieste speciali:

Su richiesta sfere e molle di fissaggio (acciaio zincato).

Su richiesta e per quantità gli inserti possono essere forniti con il diametro d1 a richiesta.

Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.

Su richiesta e per quantità gli inserti possono essere forniti con rivestimento diverso.

Su richiesta e per quantità colori come da tabella colori.

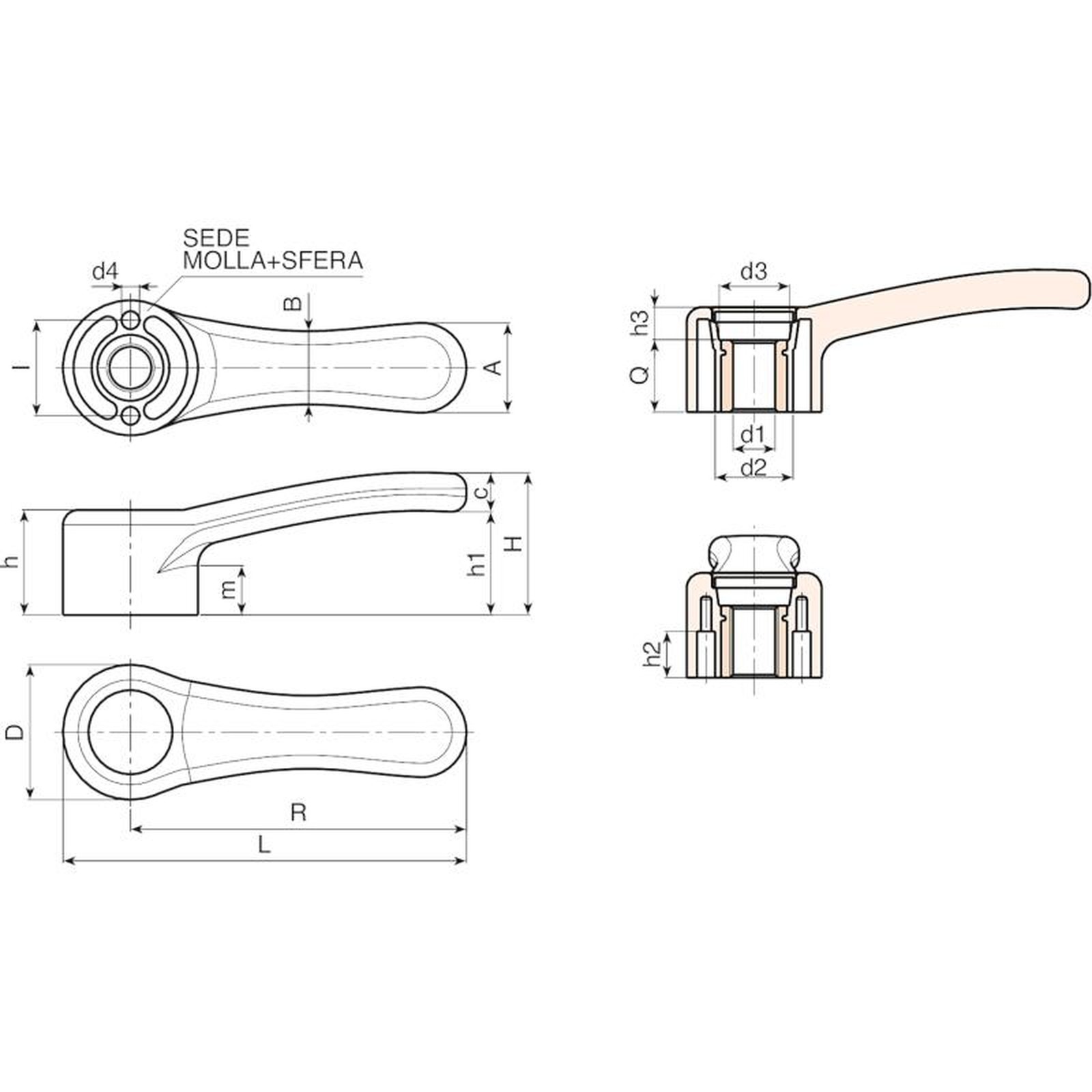

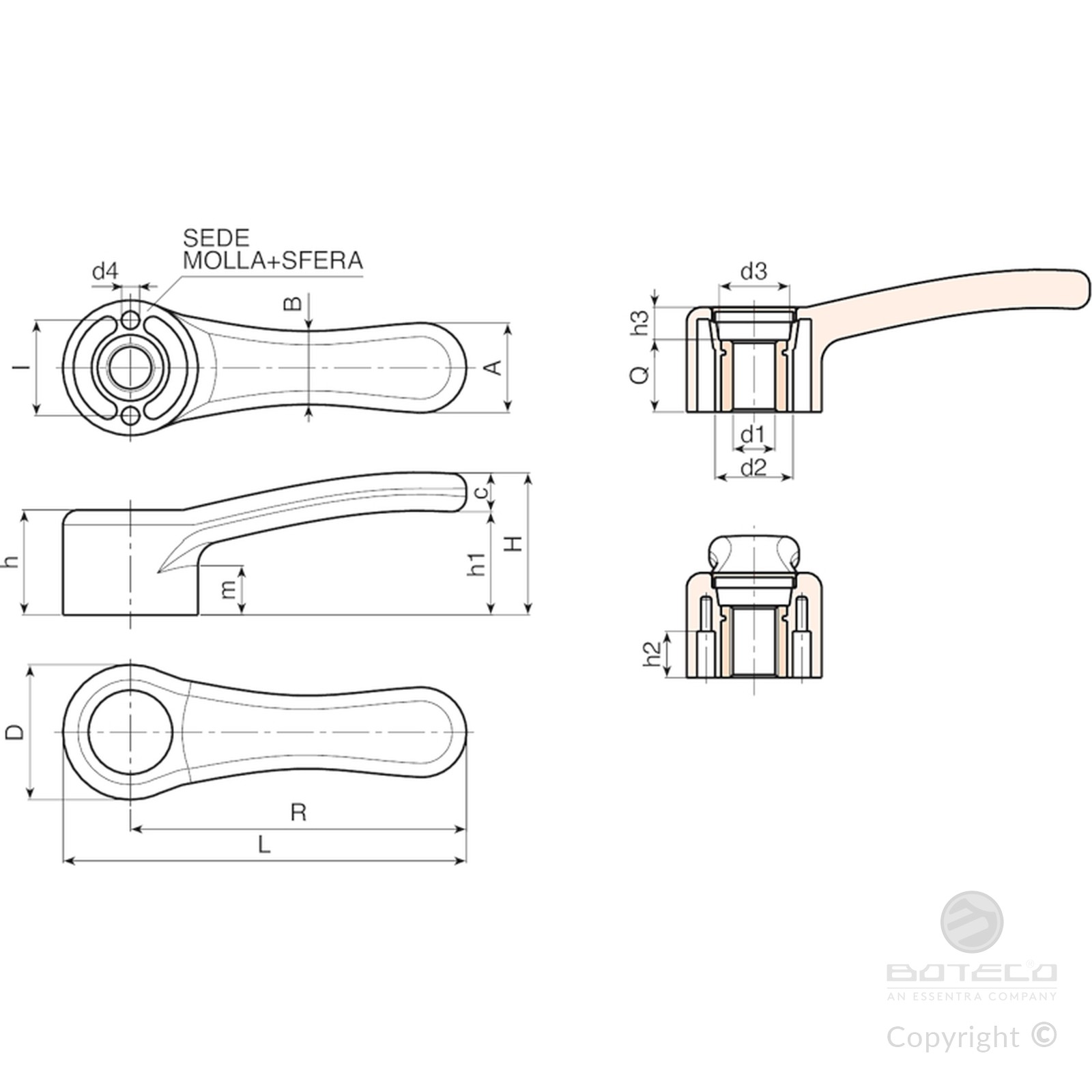

Scheda tecnica
Codice Art. L R D H h h1 h2 h3 m I A B c d2 d3 d4 dm d1 H10 Q Peso (g)
A151068.0001 A151068.TD0501 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 5 16 45
A151068.0009 A151068.TD1001 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 10 16 44
A151086.0001 A151086.TD0501 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 5 16 65
A151086.0003 A151086.TD0801 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 8 16 63
A151086.0006 A151086.TD1001 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 10 16 61
A151086.0008 A151086.TD1201 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 12 16 59
A151112.0001 A151112.TD0501 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 5 24 128
A151112.0005 A151112.TD1201 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 12 24 124
A151142.0001 A151142.TD0501 169.5 142 55 52 40 36 18 13 17.5 40 37 30 16 32 28 8 20 5 27 250
Attenzione: con un minimo di 100 pezzi la misura d1 può essere prodotta con il diametro richiesto in tolleranza H10.
Dm = Diametro massimo ottenibile di ripresa (allargamento).
