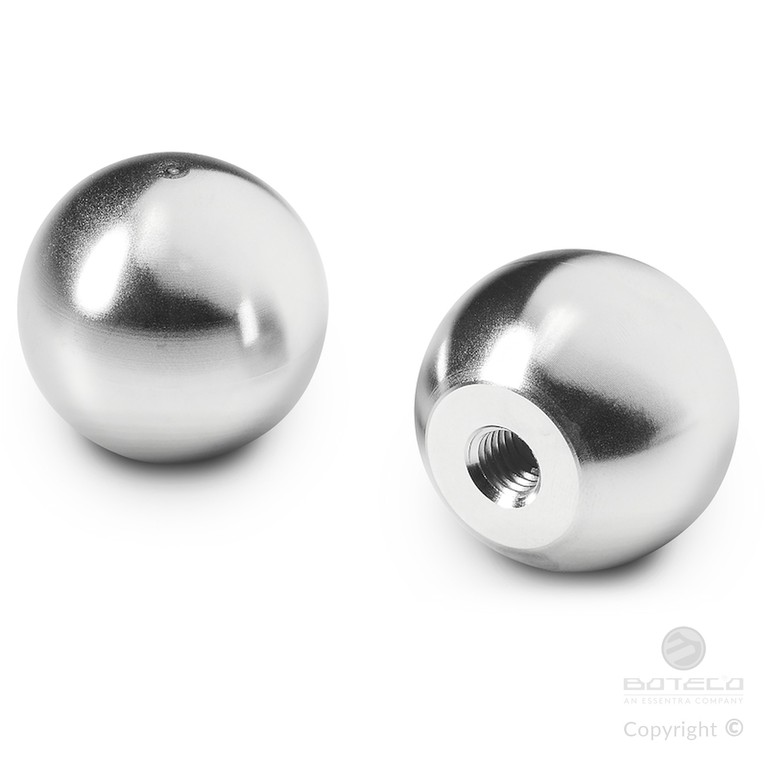

SFERA IN ACCIAIO INOX DIN319 - FORMA C
09
W319
Impugnature a sfera
Materiali:
Acciaio inox, (Aisi 303).
Superficie:
W319CIN:
Tornita a bassa rugosità.
W319CIB:
Tornita a bassa rugosità e trattata galvanicamente, (brillantatura, con resistenza nebbia salina tra 200-300 ore).
Colore:
W319CIN:
Naturale.
W319CIB:
Brillantato.
Foro:
Foro filettato cieco ricavato dal pieno, (tolleranza filetto 6H).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con diametri foro d1 a disegno.

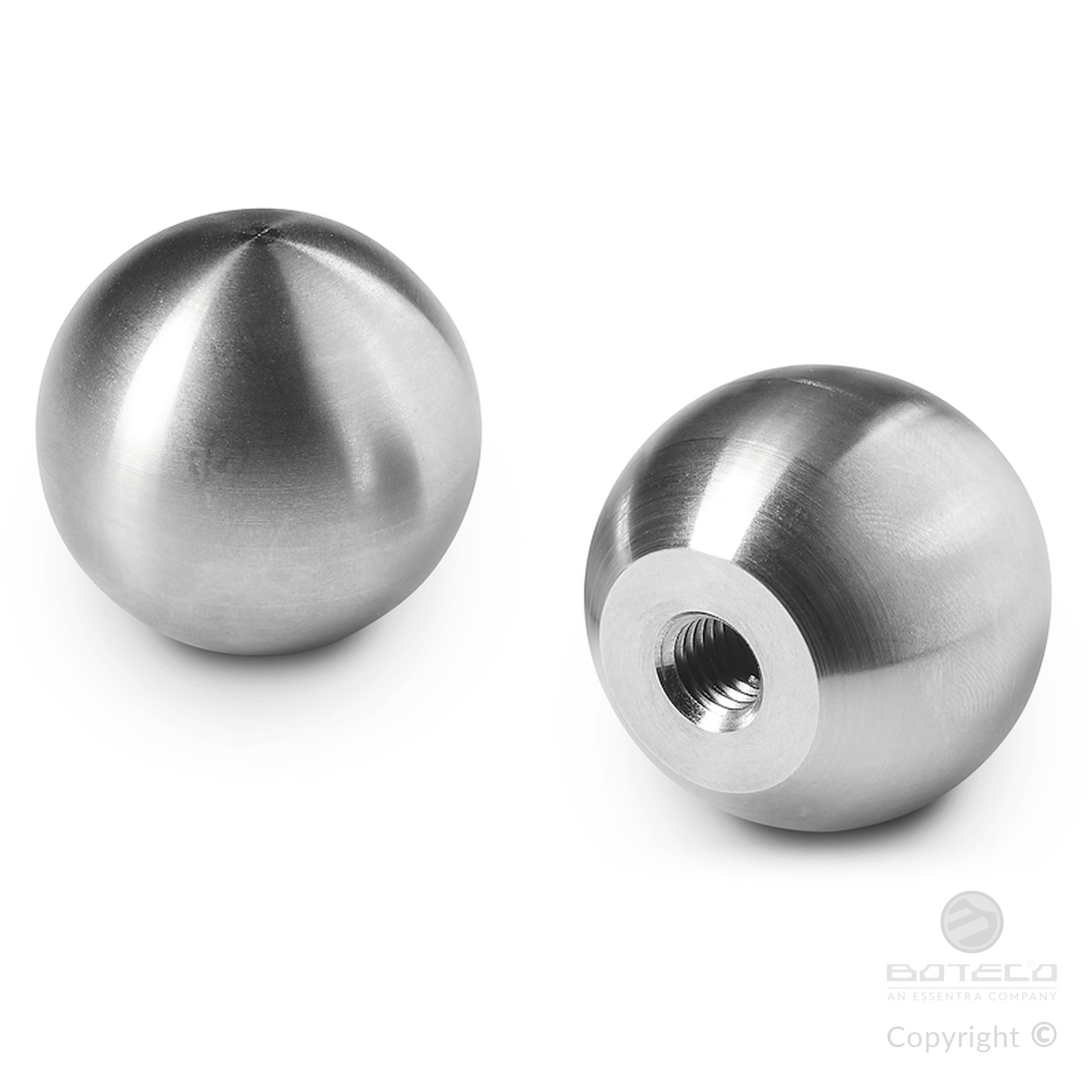

Versione W319CIN - in acciaio inox Aisi 303

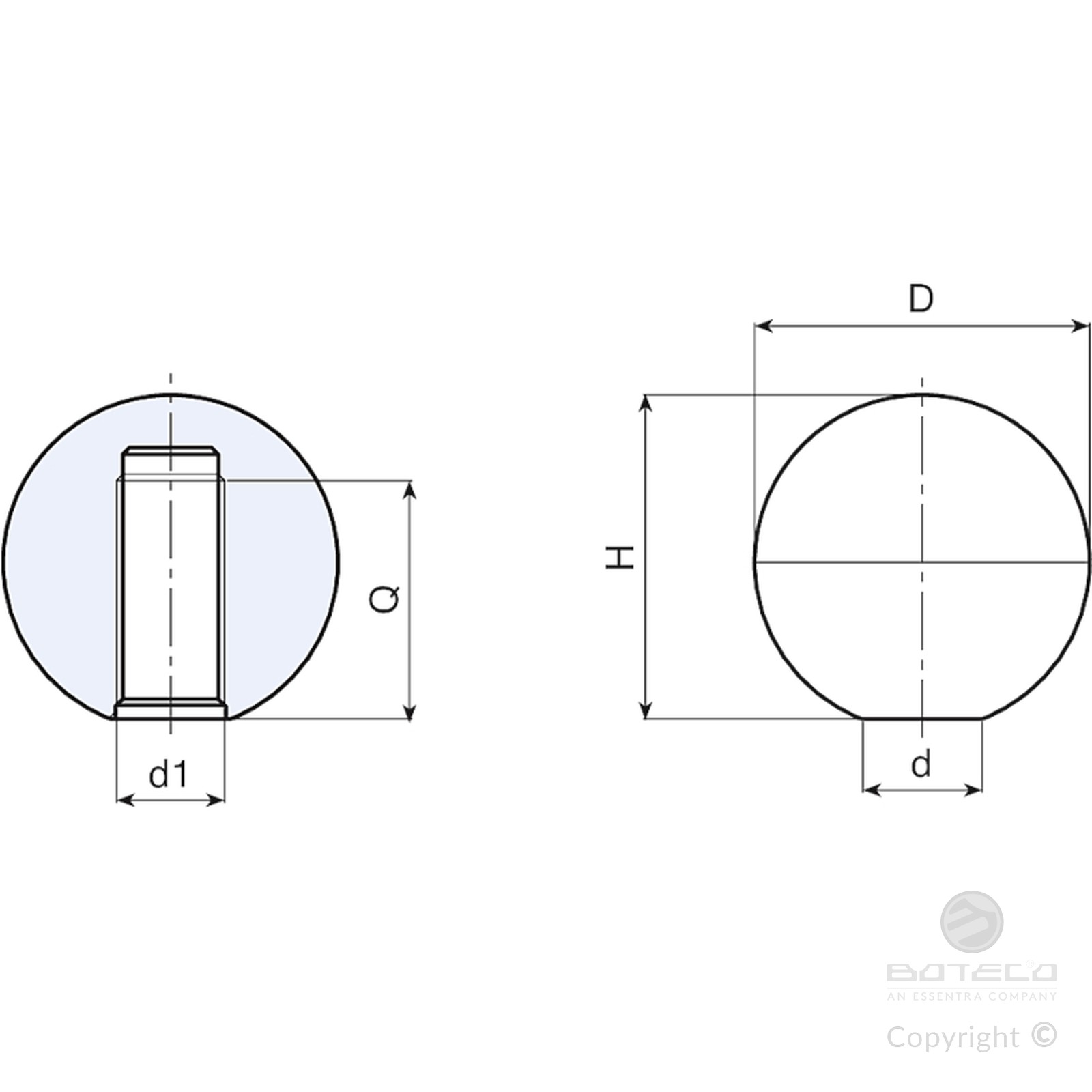

| Codice | Art. | D | d | H | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| W319016.0002 | W319016.IM04CIN | 16 | 8 | 15 | M4 | 7 | 16 |
| W319020.0002 | W319020.IM05CIN | 20 | 12 | 18 | M5 | 9 | 30 |
| W319025.0002 | W319025.IM06CIN | 25 | 15 | 22.5 | M6 | 11 | 59 |
| W319032.0002 | W319032.IM08CIN | 32 | 18 | 29 | M8 | 14 | 123 |
| W319040.0002 | W319040.IM10CIN | 40 | 22 | 37 | M10 | 18 | 241 |

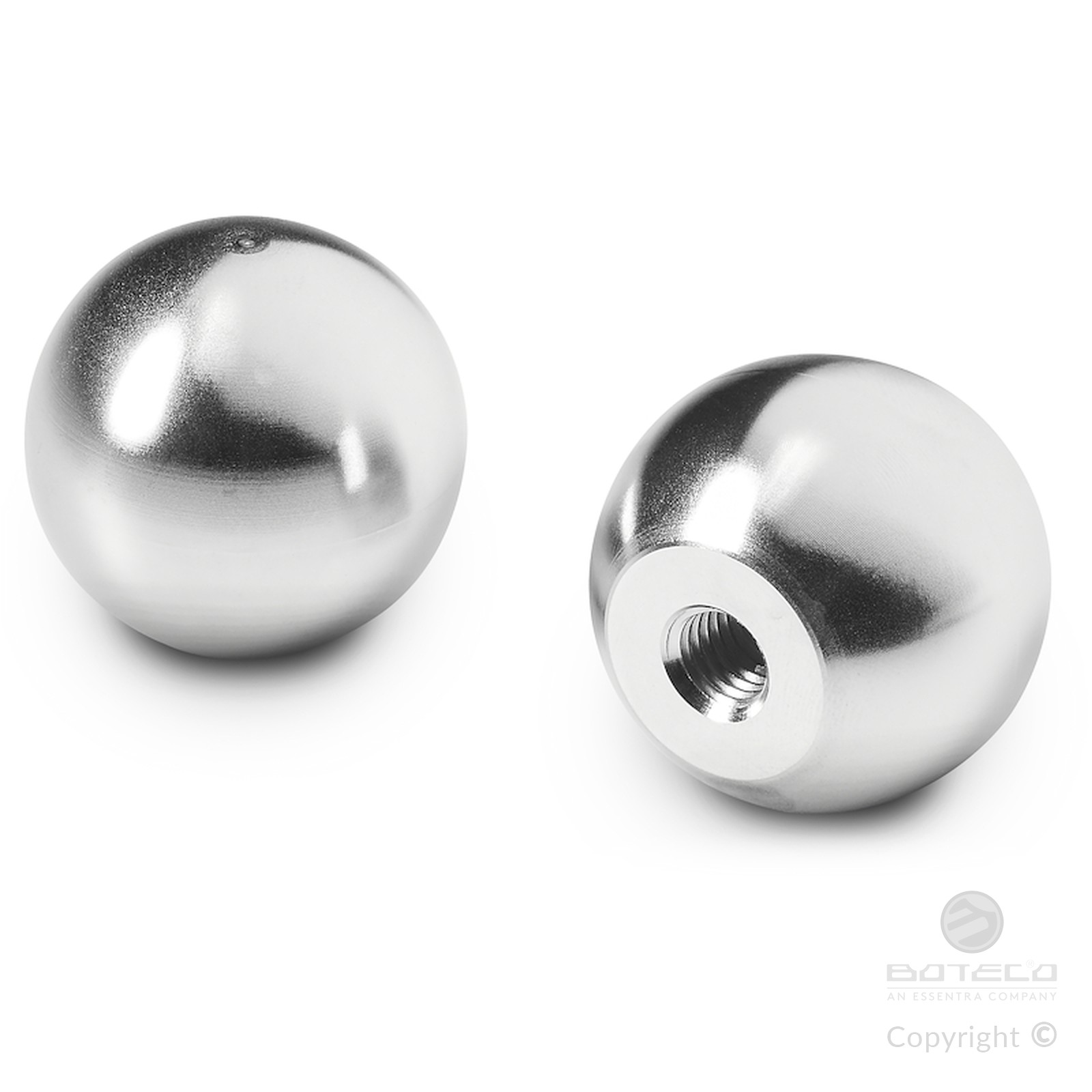

Versione W319CIB - in acciaio inox Aisi 303 - BRILLANTATO
| Codice | Art. | D | d | H | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| W319016.0001 | W319016.IM04CIB | 16 | 8 | 15 | M4 | 7 | 16 |
| W319020.0001 | W319020.IM05CIB | 20 | 12 | 18 | M5 | 9 | 30 |
| W319025.0001 | W319025.IM06CIB | 25 | 15 | 22.5 | M6 | 11 | 59 |
| W319032.0001 | W319032.IM08CIB | 32 | 18 | 29 | M8 | 14 | 123 |
| W319040.0001 | W319040.IM10CIB | 40 | 22 | 37 | M10 | 18 | 241 |
