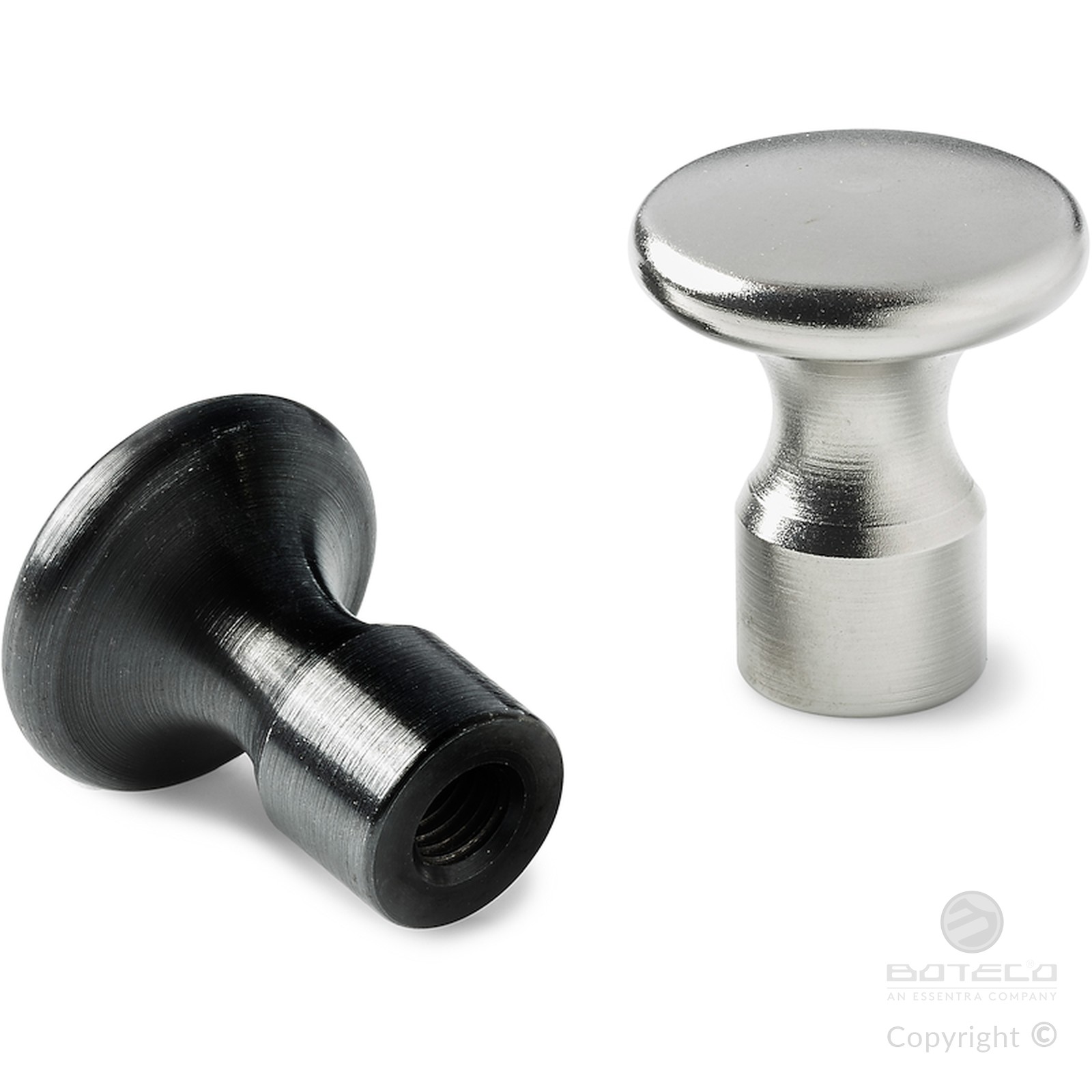

POMELLO IN ACCIAIO CON FORO FILETTATO
09
W118
Impugnature leva cambio
Materiali:
W118B-W118H:
Acciaio con classe di resistenza 5.8.
W118CIN:
Acciaio inox (Aisi 303).
Superficie:
W118...H (nichelata):
Tornita e sabbiata.
W118...B (brunita) e W118....CIN (inox):
Tornita e lucidata.
Colore:
W118...B:
Brunito.
W118...H:
Nichelato.
W118...CIN:
Naturale.
Foro:
Foro filettato cieco ricavato dal pieno, (tolleranza filetto 6H).
Richieste speciali:
Su richiesta e per quantità i pomelli possono essere forniti con il foro d1 a richiesta.
Versione W118....H - Nichelata

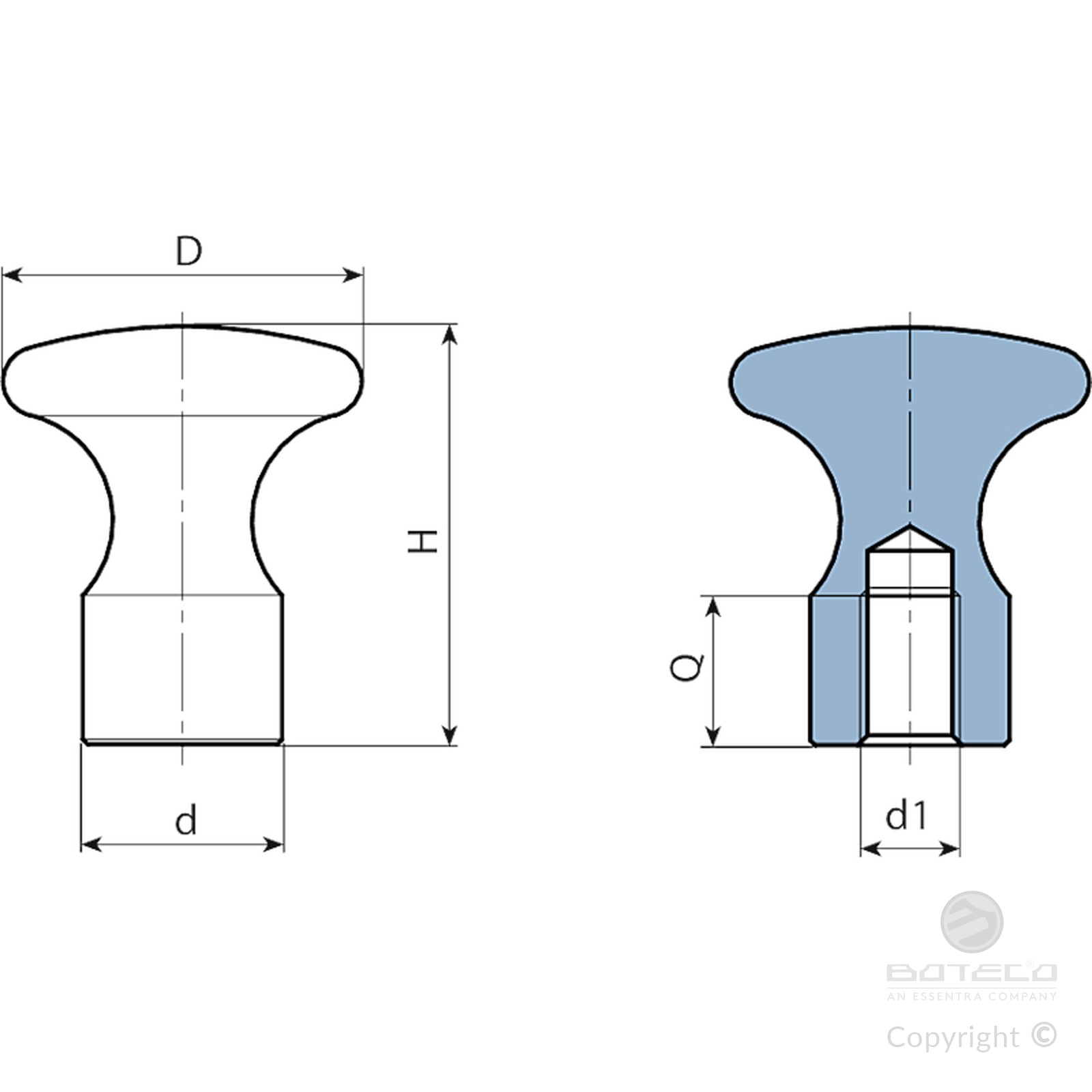

| Codice | art. | d | D | H | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| W11816.0003 | W11816.SM05H | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0003 | W11820.SM06H | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0003 | W11825.SM06H | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0003 | W11832.SM08H | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0003 | W11836.SM10H | 20 | 36 | 42 | M10 | 15 | - |
Versione W118....B - Brunita
| Codice | Art. | d | D | H | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| W11816.0002 | W11816.SM05B | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0002 | W11820.SM06B | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0002 | W11825.SM06B | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0002 | W11832.SM08B | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0002 | W11836.SM10B | 20 | 36 | 42 | M10 | 15 | - |
Versione W118....CIN - In acciaio inox (Aisi 303)
| Codice | Art. | d | D | H | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| W11816.0001 | W11816.IM05CIN | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0001 | W11820.IM06CIN | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0001 | W11825.IM06CIN | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0001 | W11832.IM08CIN | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0001 | W11836.IM10CIN | 20 | 36 | 42 | M10 | 15 | - |
