GALLETTO “EUROMODEL” CON PERNO FILETTATO SENZA TAPPO
12
L807
Galletti Euromodel
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
L807:
Prigioniero filettato in acciaio zincato, (tolleranza filetto 6g).
L807CIN:
Prigioniero filettato in acciaio inox (Aisi 303), (tolleranza filetto 6g).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.







Versione L807: prigioniero in acciaio zincato.

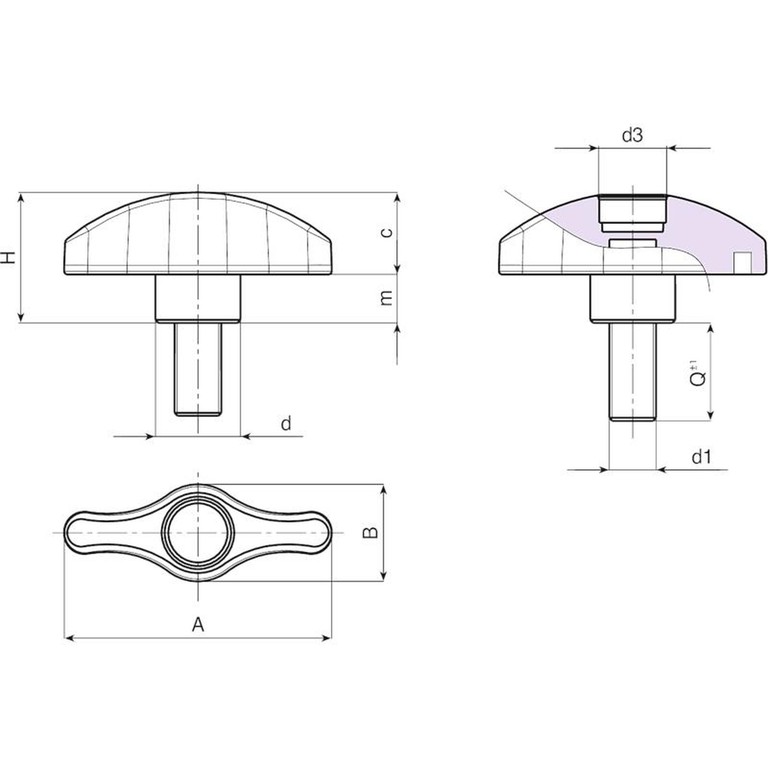

Codice | art. | A | B | H | m | c | d | d3 | LM | d1 6g | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
L80744.0001 | L80744.TM05X1601 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M5 | 16 | 10 |
L80744.0002 | L80744.TM05X2001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M5 | 20 | 10,5 |
L80744.0003 | L80744.TM05X2501 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M5 | 25 | 11 |
L80744.0004 | L80744.TM05X3001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M5 | 30 | 11,5 |
L80744.0005 | L80744.TM05X4001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M5 | 40 | 12,5 |
L80744.0006 | L80744.TM05X5001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M5 | 50 | 13,5 |
L80744.0008 | L80744.TM06X1601 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M6 | 16 | 11 |
L80744.0010 | L80744.TM06X2001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M6 | 20 | 12 |
L80744.0012 | L80744.TM06X2501 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M6 | 25 | 13 |
L80744.0013 | L80744.TM06X3001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M6 | 30 | 14 |
L80744.0015 | L80744.TM06X4001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M6 | 40 | 15 |
L80744.0017 | L80744.TM06X5001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M6 | 50 | 16 |
L80744.0018 | L80744.TM08X1601 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M8 | 16 | 18 |
L80744.0019 | L80744.TM08X2001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M8 | 20 | 19,5 |
L80744.0021 | L80744.TM08X2501 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M8 | 25 | 21 |
L80744.0022 | L80744.TM08X3001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M8 | 30 | 22,5 |
L80744.0023 | L80744.TM08X4001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M8 | 40 | 25 |
L80744.0024 | L80744.TM08X5001 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | 80 | M8 | 50 | 28 |
L80752.0001 | L80752.TM06X1601 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M6 | 16 | 16 |
L80752.0002 | L80752.TM06X2001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M6 | 20 | 17 |
L80752.0003 | L80752.TM06X2501 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M6 | 25 | 18 |
L80752.0004 | L80752.TM06X3001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M6 | 30 | 19 |
L80752.0005 | L80752.TM06X4001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M6 | 40 | 20 |
L80752.0006 | L80752.TM06X5001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M6 | 50 | 21 |
L80752.0007 | L80752.TM08X1601 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M8 | 16 | 23 |
L80752.0009 | L80752.TM08X2001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M8 | 20 | 24,5 |
L80752.0011 | L80752.TM08X2501 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M8 | 25 | 26 |
L80752.0013 | L80752.TM08X3001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M8 | 30 | 27,5 |
L80752.0016 | L80752.TM08X4001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M8 | 40 | 30 |
L80752.0018 | L80752.TM08X5001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M8 | 50 | 33 |
L80752.0020 | L80752.TM10X2001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M10 | 20 | 31 |
L80752.0022 | L80752.TM10X2501 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M10 | 25 | 34 |
L80752.0023 | L80752.TM10X3001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M10 | 30 | 37 |
L80752.0024 | L80752.TM10X4001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M10 | 40 | 41 |
L80752.0025 | L80752.TM10X5001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | 80 | M10 | 50 | 46 |
L80767.0007 | L80767.TM08X1601 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M8 | 16 | 31 |
L80767.0008 | L80767.TM08X2001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M8 | 20 | 32,5 |
L80767.0009 | L80767.TM08X2501 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M8 | 25 | 34 |
L80767.0010 | L80767.TM08X3001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M8 | 30 | 35,5 |
L80767.0011 | L80767.TM08X4001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M8 | 40 | 38,5 |
L80767.0012 | L80767.TM08X5001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M8 | 50 | 41,5 |
L80767.0018 | L80767.TM10X3001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M10 | 30 | 43,5 |
L80767.0022 | L80767.TM10X5001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M10 | 50 | 53,5 |
L80767.0026 | L80767.TM12X3001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M12 | 30 | 51 |
L80767.0027 | L80767.TM12X4001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | 100 | M12 | 40 | 58 |
Lunghezza perno a richiesta con un minimo di 250 pezzi.
Versione L807CIN: prigioniero in acciaio inox (Aisi 303).
Codice | art. | A | B | H | m | c | d | d3 | LM | d1 6g | Q | Peso (g) |
---|
Lunghezza perno a richiesta con un minimo di 250 pezzi.
