GALLETTO “EUROMODEL” CON BOCCOLA FILETTATA PASSANTE
L803
Galletti Euromodel
Descrizione
Il Galletto “Euromodel” con boccola filettata fa parte della famiglia dei galletti , ma presenta un design più ricercato ed un tappo colorato, caratteristiche comuni di tutti i prodotti facenti parte della linea Euromodel. Il design del galletto è molto sinuoso e rotondo, presenta inoltre due incavi disegnati per inserire le dita e facilitare la rotazione e l’applicazione della forza sul galletto. Tutta la serie di questi galletti ha il design depositato. L’articolo presenta una boccola in ottone o, in alternativa una boccola in acciaio inox, con foro filettato passante, che poi viene chiuso da un tappo colorato senza però agire come fermo. In questo modo è possibile dare un tocco di colore al prodotto e renderlo più accattivante o personalizzato. Il Galletto “Euromodel” con boccola filettata L803 è fatto con materiali a base di poliammide rinforzata. Colori disponibili per il tappo: Arancio, Blu, Giallo, Rosso, Verde, Grigio.
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo Centrale:
Poliammide Grigia (RAL 7035 cod. 13).
Colori Alternativi Tappo:
Arancio (RAL 2004 cod. 02).
Blu (RAL 5015 cod. 07).
Giallo (RAL 1021 cod. 10).
Rosso (RAL 3000 cod. 16).
Verde (RAL 6024 cod. 17).
Nero ( RAL 9011 cod. 01).
Inserti:
L803:
Boccola con foro filettato passante in ottone, (tolleranza filetto 6H).
L803PIN:
Boccola con foro filettato passante in acciaio inox (Aisi 303), (tolleranza filetto 6H).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.
Video:







Versione L803: inserto standard in ottone.

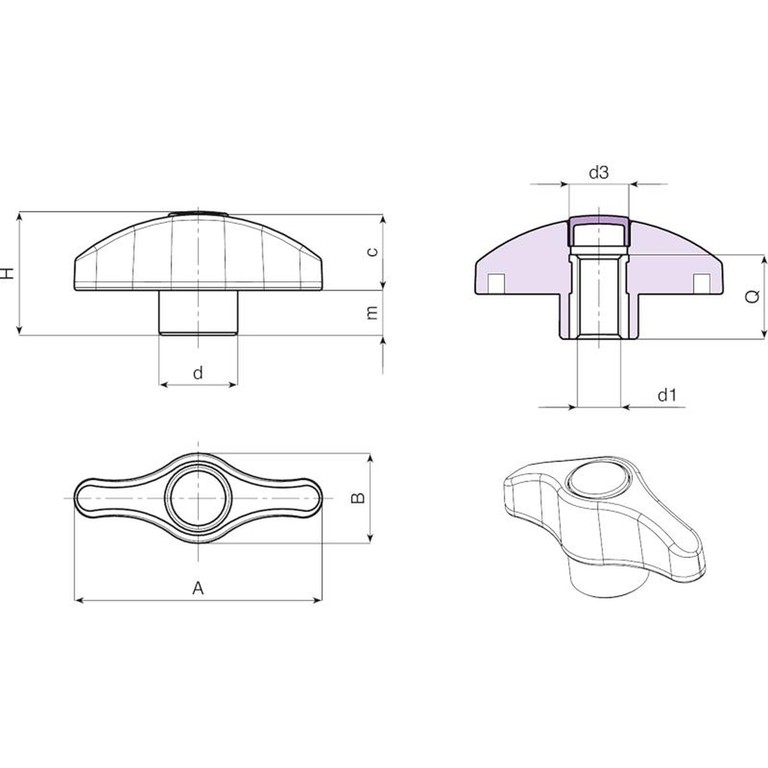

Codice | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
L80344.0004 | L80344.TM050113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M5 | 15 | 10 |
L80344.0010 | L80344.TM060113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M6 | 15 | 10 |
L80344.0017 | L80344.TM080113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M8 | 15 | 11 |
L80352.0017 | L80352.TM050113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M5 | 18 | 15 |
L80352.0005 | L80352.TM060113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M6 | 18 | 15 |
L80352.0013 | L80352.TM080113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
L80352.0016 | L80352.TM100113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M10 | 18 | 16 |
L80367.0002 | L80367.TM060113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M6 | 18 | 26 |
L80367.0004 | L80367.TM080113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M8 | 18 | 26 |
L80367.0011 | L80367.TM100113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M10 | 18 | 27 |
L80367.0015 | L80367.TM120113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M12 | 18 | 27 |
Versione L803 PIN: inserto in acciaio inox (Aisi 303).
Codice | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
L80344.0011 | L80344.TM060113PIN | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M6 | 15 | 10 |
L80352.0014 | L80352.TM080113PIN | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
L80367.0012 | L80367.TM100113PIN | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M10 | 18 | 27 |
