18
R601

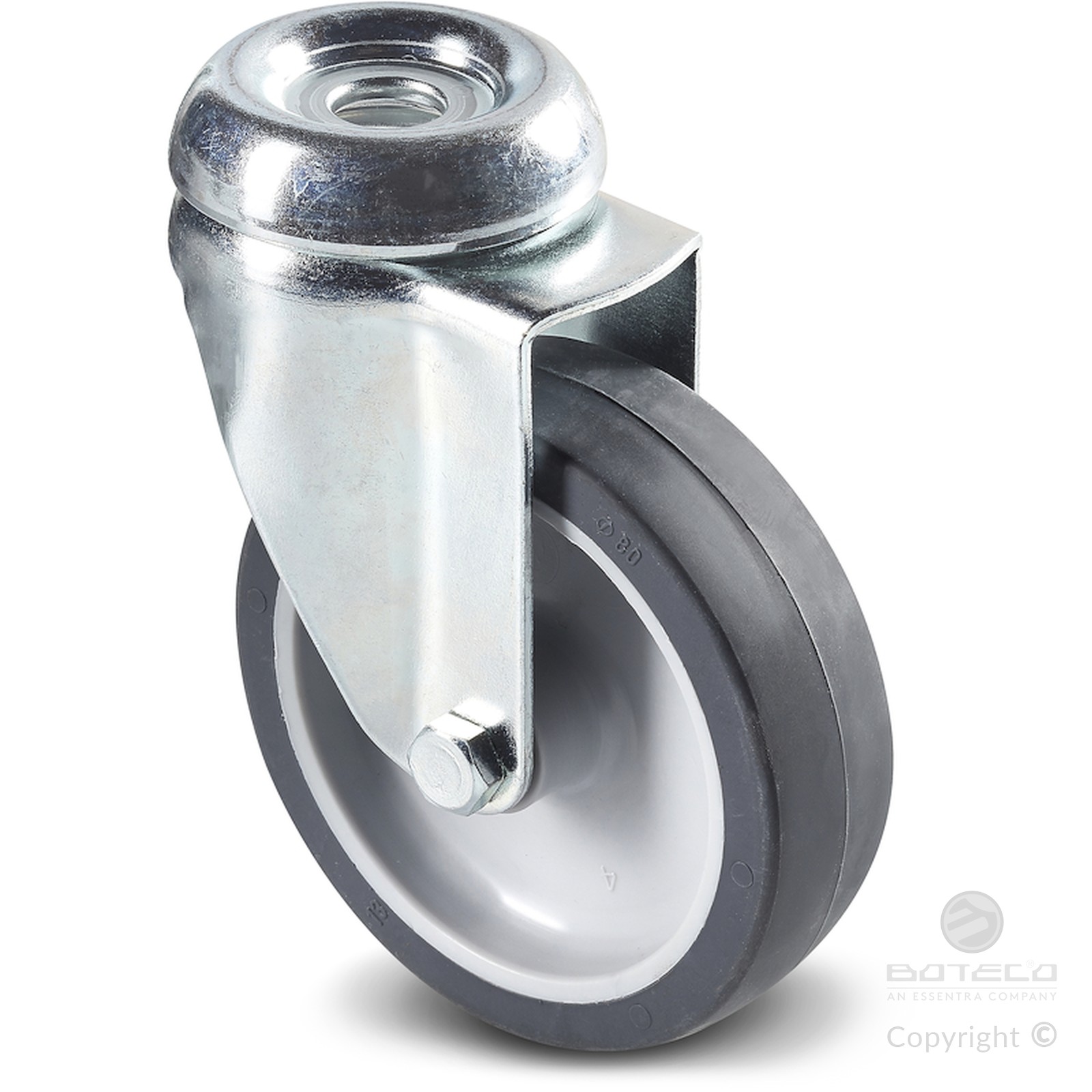

RUOTA IN POLIPROPILENE / GOMMA CON SUPPORTO GIREVOLE TONDO IN ACCIAIO E FORO LISCIO PASSANTE
Ruote in PP/Gomma sintetica (Colletività)
Materiali:
Corpo ruota:
Polipropilene.
Battistrada:
Gomma termoplastica sintetica. Durezza 93 ± 3 Shore A.
Superficie:
Liscia.
Colore:
(1) Grigio scuro.
(2) Grigio chiaro.
(3-4-5-6-7) Blu da zincatura.
Rotazione ruota (4):
Il foro per il perno di rotazione è ricavato per stampaggio nella plastica. Come protezione tra il prigioniero ed il foro è posizionato un tubetto di acciaio zincato.
Staffa (3):
Forcella in acciaio (DD13).
Gruppo rotante (5):
Gruppo rotante in acciaio con doppia corona di sfere e foro di fissaggio liscio, (tolleranza foro H7).
Fissaggio ruota (6):
Vite in acciaio con testa esagonale, accoppiata ad un dado in acciaio.
Richieste speciali:
Su richiesta la ruota può essere fornita in materiale ad alta conducibilità elettrica, (ESD).

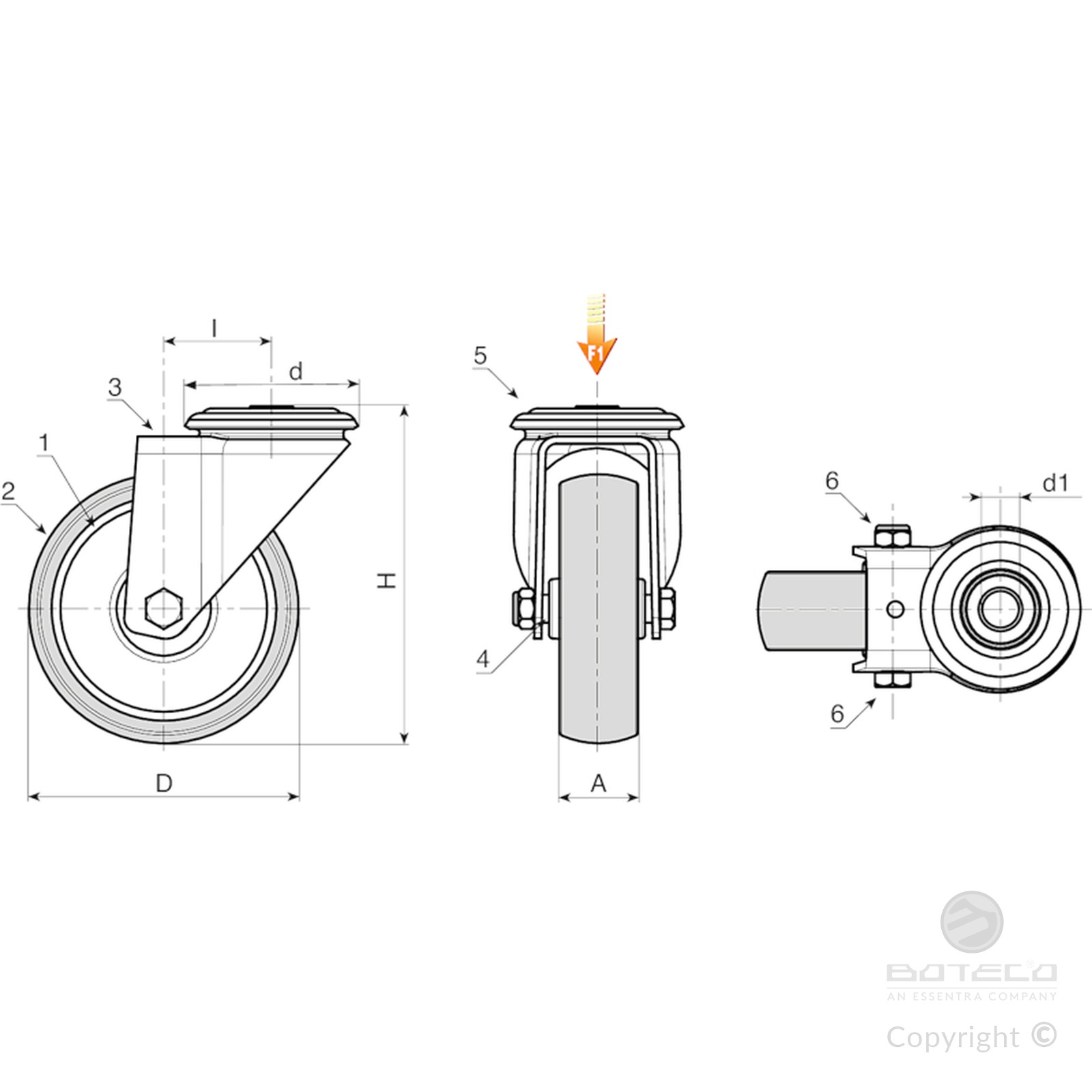

| Codice | art. | D | A | H | I | d | d1 H7 | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| R601050.0001 | R601050.T18D12 | 50 | 18 | 70 | 26 | 48 | 12 | - | 40 |
| R601063.0001 | R601063.T22D12 | 63 | 22 | 90 | 26 | 48 | 12 | - | 60 |
| R601080.0001 | R601080.T22D12 | 80 | 22 | 109 | 25 | 48 | 12 | - | 60 |
| R601100.0001 | R601100.T27D12 | 100 | 27 | 134 | 36 | 57 | 12 | - | 80 |
| R601125.0001 | R601125.T27D12 | 125 | 27 | 159 | 35 | 57 | 12 | - | 80 |
| Codice | art. | D | A | H | I | d | d1 H7 | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| R601050.0002 | R601050.T18D12ESD | 50 | 18 | 70 | 26 | 48 | 12 | - | 40 |
| R601060.0001 | R601060.T22D12ESD | 60 | 22 | 90 | 26 | 48 | 12 | - | 60 |
| R601080.0002 | R601080.T24D12ESD | 80 | 24 | 109 | 25 | 48 | 12 | - | 60 |
| R601100.0002 | R601100.T29D12ESD | 100 | 29 | 134 | 36 | 57 | 12 | - | 80 |
| R601125.0002 | R601125.T29D12ESD | 125 | 29 | 159 | 35 | 57 | 12 | - | 80 |
