R302

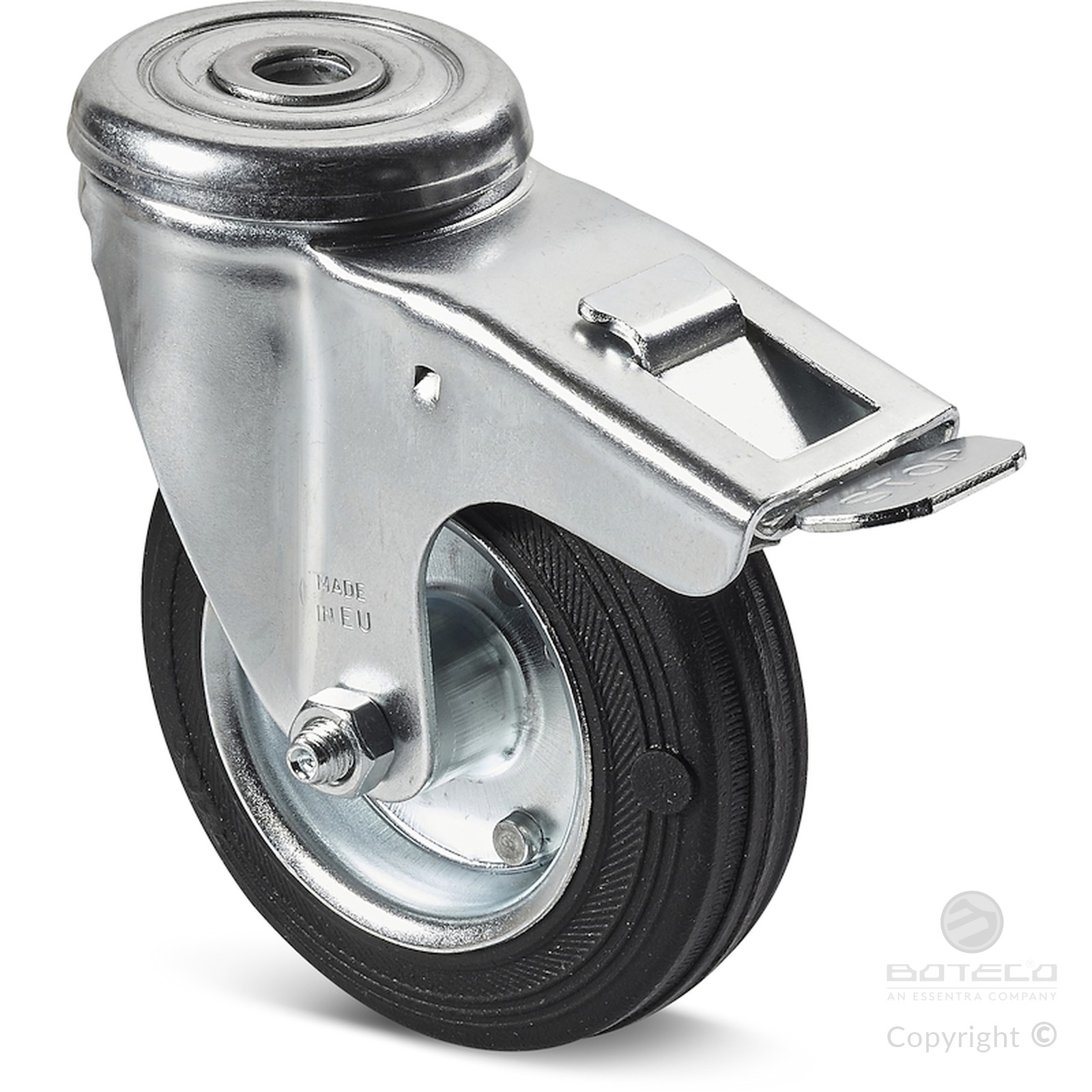

RUOTA CON CERCHIO IN LAMIERA / GOMMA CON SUPPORTO GIREVOLE TONDO IN ACCIAIO E FORO LISCIO PASSANTE CON FRENO
Ruote in Lamiera/Gomma Naturale
Materiali:
Corpo ruota:
Due dischi di lamiera stampata ( acciaio DD13) rivettati assieme come corpo unico.
Battistrada:
Battistrada a forma trapezoidale in gomma naturale. Durezza 85 ± 4 Shore A.
Superficie:
Liscia.
Colore:
(2) Nero (Ral 9011).
(1-3-4-5-6) Blu da zincatura.
Rotazione ruota:
Il foro per il perno di rotazione è ricavato per stampaggio nella lamiera. Come protezione tra il perno e il foro è posizionata una boccola in poliammide nera.
Staffa (3):
Forcella in acciaio (DD13), con freno integrato.
Gruppo rotante (5):
Gruppo rotante in acciaio con doppia corona di sfere e foro di fissaggio liscio, (tolleranza foro H7).
Fissaggio ruota (6):
Vite in acciaio con testa esagonale, accoppiata ad un dado in acciaio.
Richieste speciali:
Su richiesta e con un minimo di 20 pezzi, la ruota può essere fornita con gabbia a rulli di scorrimento, (sostituire il codice R302 con codice R332).

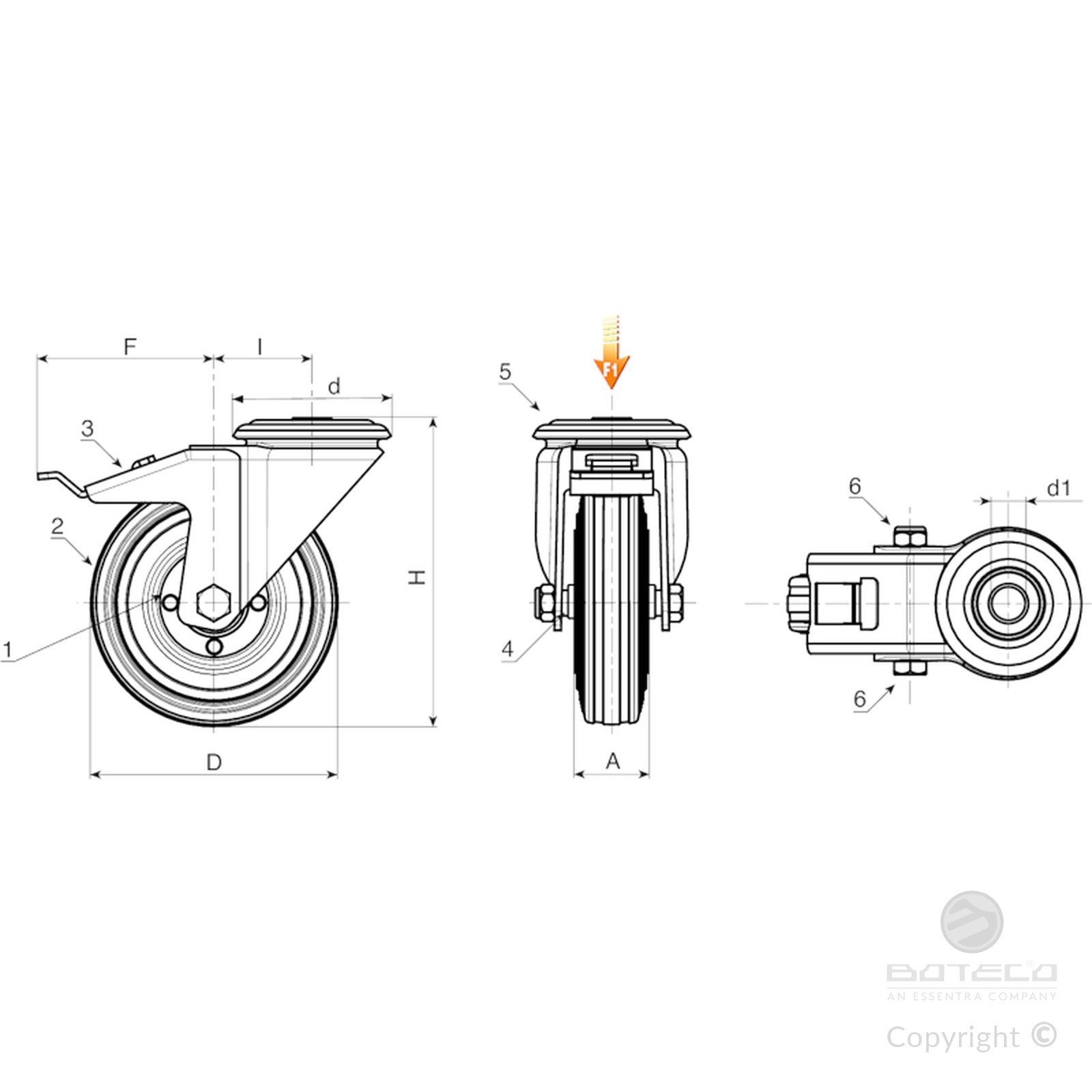

| Codice | art. | D | A | H | I | d | d1 H7 | F | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| R302080.0001 | R302080.T25D12 | 80 | 25 | 108 | 32 | 64 | 12 | 110 | 570 | 50 |
| R302100.0001 | R302100.T30D12 | 100 | 30 | 127 | 32 | 64 | 12 | 110 | 618 | 70 |
| R302125.0001 | R302125.T37D12 | 125 | 37.5 | 155 | 32 | 64 | 12 | 113 | 1134 | 100 |
| R302150.0001 | R302150.T37D12 | 150 | 37.5 | 183 | 35 | 65 | 12 | 115 | - | 140 |
| R302180.0001 | R302180.T45D16 | 180 | 45 | 230 | 48 | 95 | 16 | 150 | - | 180 |
| R302200.0001 | R302200.T50D16 | 200 | 50 | 240 | 48 | 95 | 16 | 150 | 3297 | 200 |
