R107

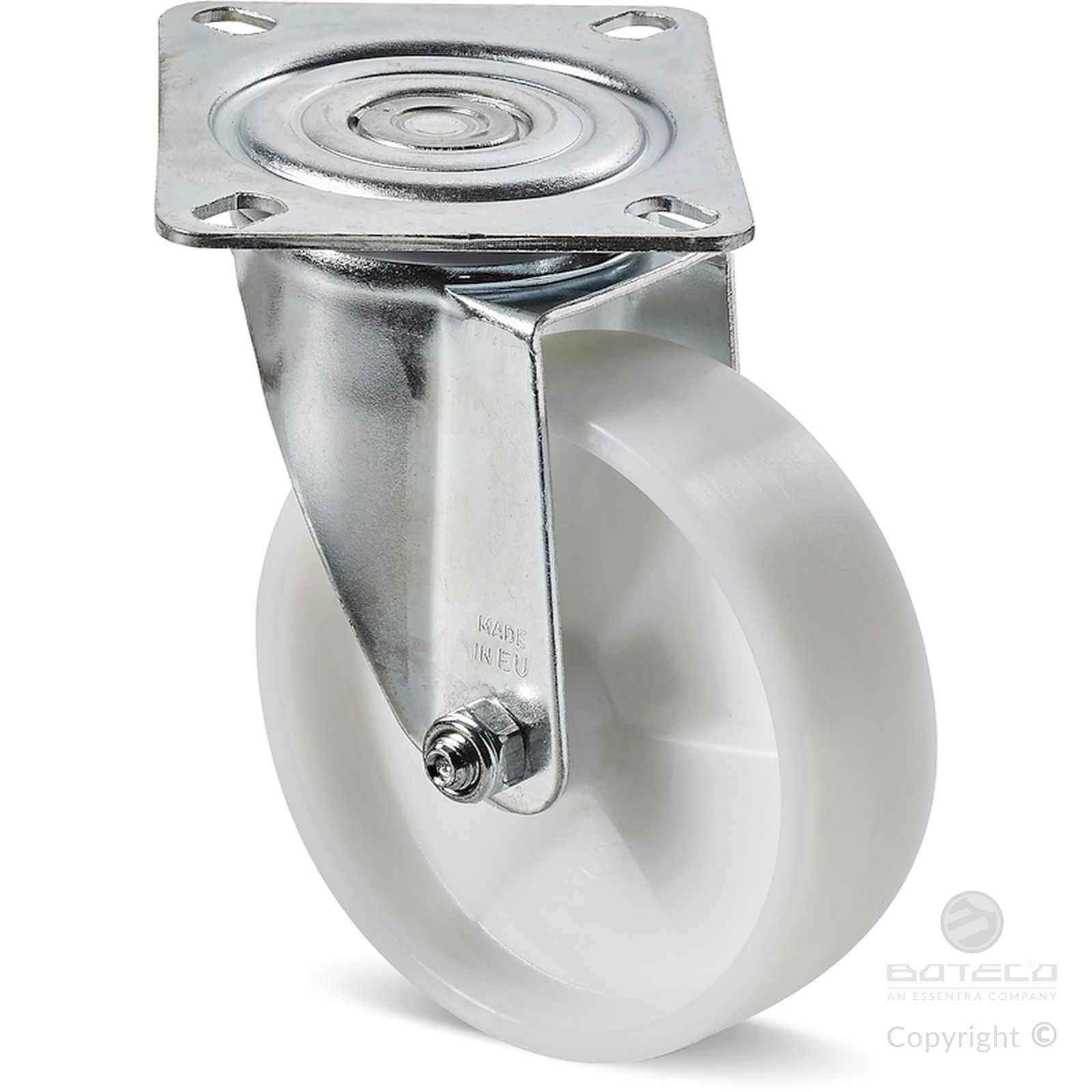

RUOTA MONOLITICA IN POLIAMMIDE CON PIASTRA GIREVOLE RETTANGOLARE IN ACCIAIO
Ruote in Nylon monolitico

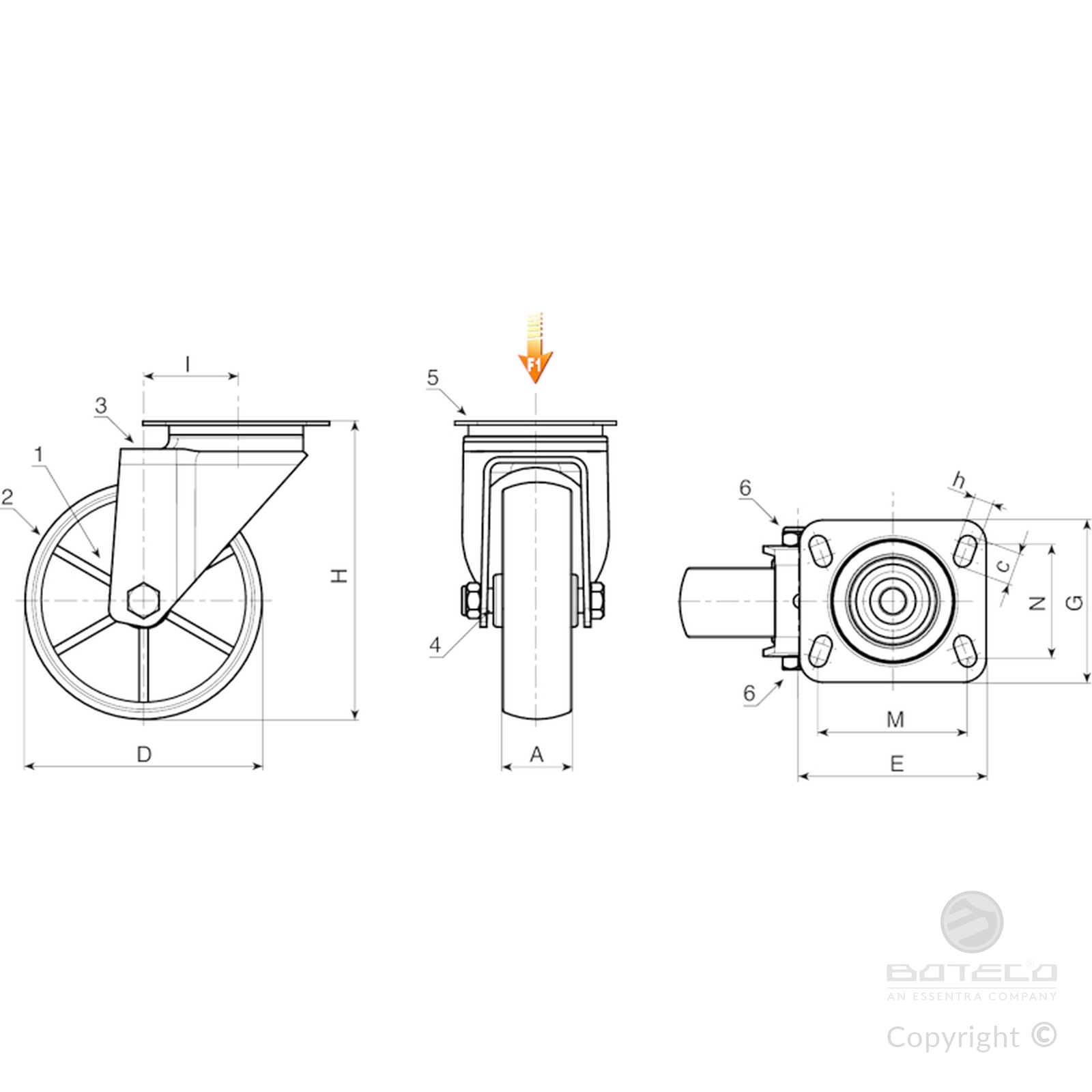

Materiali:
Corpo ruota (1):
Poliammide. Resistente ad oli e grassi.
Battistrada (2):
Poliammide. Resistente ad oli e grassi.
Superficie:
Liscia.
Colore:
(1-2) Bianco naturale.
(3-4-5-6) Blu da zincatura.
Rotazione ruota (4):
Il foro per il perno di rotazione è ricavato per stampaggio nella plastica. Come protezione tra il prigioniero ed il foro è posizionato un tubetto di acciaio zincato.
Staffa (3):
Forcella in acciaio (DD13).
Gruppo rotante (5):
Gruppo rotante in acciaio con doppia corona di sfere, e piastra rettangolare girevole con quattro asole di fissaggio.
Fissaggio ruota (6):
Vite in acciaio con testa esagonale, accoppiata ad un dado in acciaio.
Richieste speciali:
Su richiesta e con un minimo di 20 pezzi, la ruota può essere fornita con gabbia a rulli di scorrimento, (sostituire il codice R107 con codice R137).
| Codice | art. | D | A | H | I | E | G | M | N | c | h | Peso (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R107080.0001 | R107080.T30P080X060 | 80 | 30 | 108 | 32 | 95 | 80 | 80 | 60 | 12 | 9 | 427 | 100 |
| R107100.0001 | R107100.T30P080X060 | 100 | 30 | 127 | 32 | 95 | 80 | 80 | 60 | 12 | 9 | 468 | 130 |
| R107125.0001 | R107125.T39P080X060 | 125 | 39 | 155 | 32 | 95 | 80 | 80 | 60 | 12 | 9 | 617 | 130 |
| R107150.0001 | R107150.T40P080X060 | 150 | 40 | 184 | 35 | 95 | 100 | 80 | 60 | 12 | 9 | - | 140 |
| R107175.0001 | R107175.T45P105X080 | 175 | 45 | 228 | 48 | 129 | 106 | 105 | 80 | 23 | 11 | 1866 | 270 |
| R107200.0002 | R107200.T50P105X080 | 200 | 50 | 240 | 48 | 129 | 106 | 105 | 80 | 23 | 11 | 2105 | 270 |
