CERNIERA VERTICALE IN ZAMA CON PROLUNGA
15
O510
Cerniere in zama
Materiali:
(1-2) Lega di zama pressofusa (lega di zinco, alluminio e rame).
Superficie:
Sabbiatura leggera.
Colore:

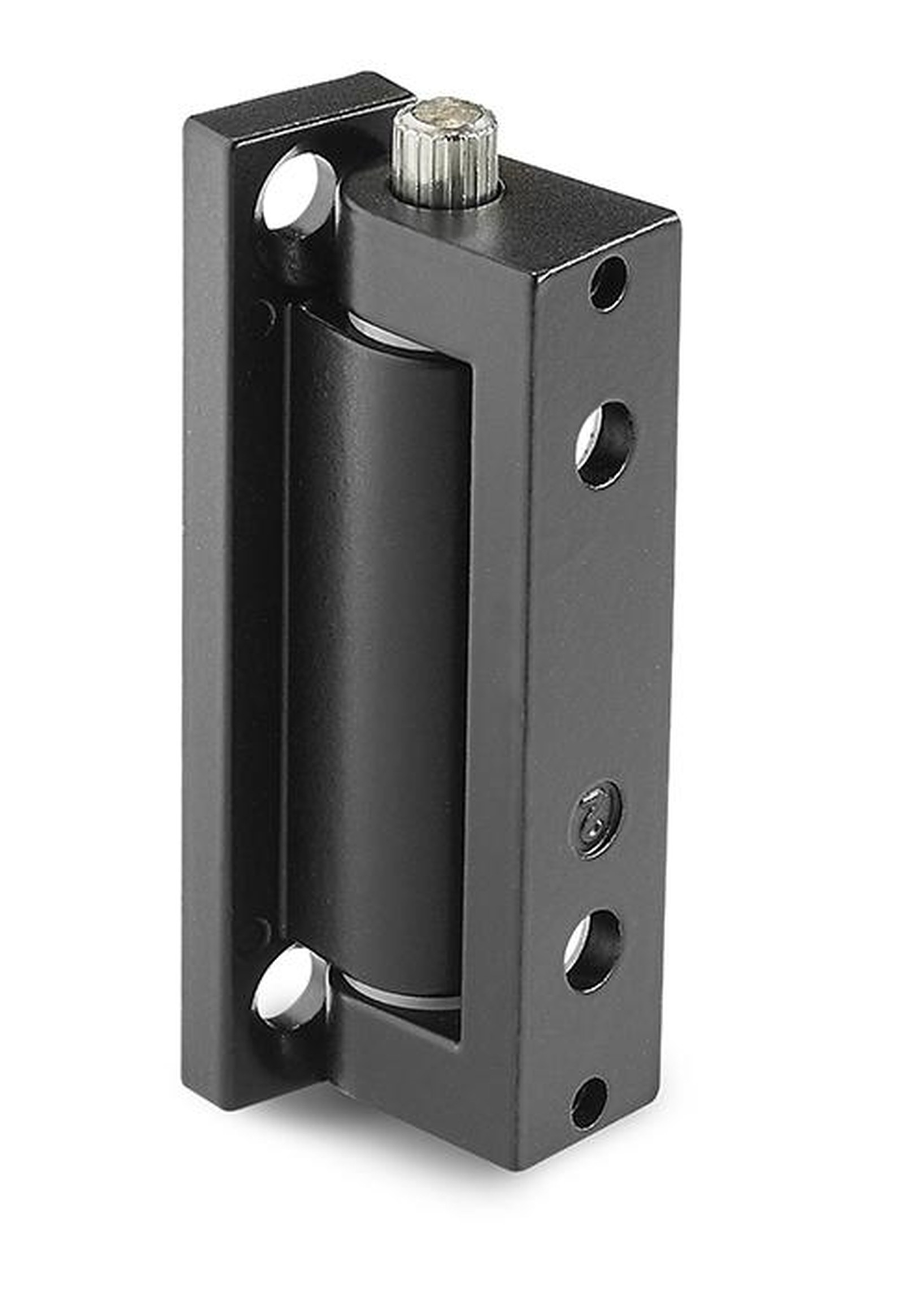

(01) Nero, verniciato a polveri epossidiche, (RAL 9011).

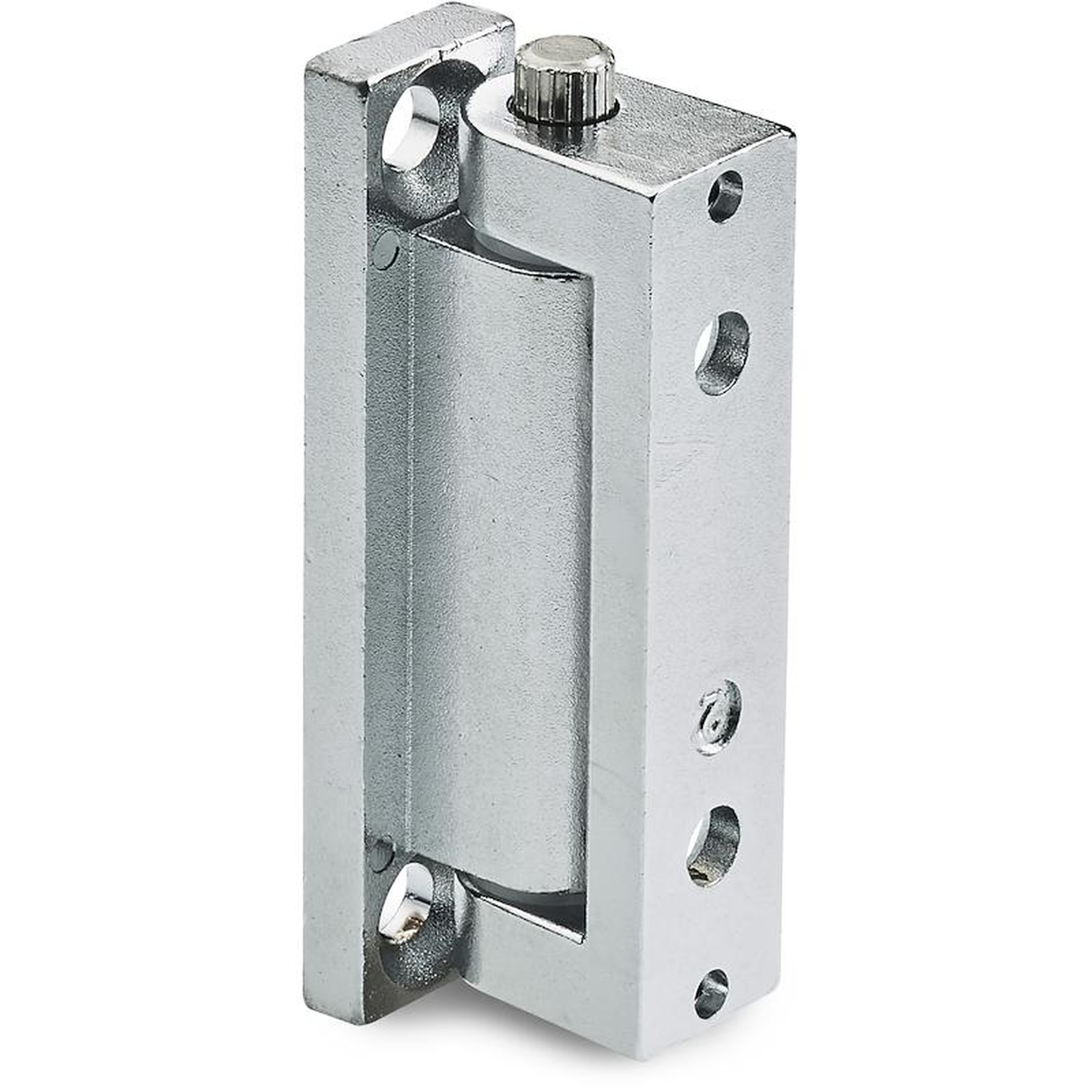

(Z) Zincatura standard blue.
Inserti:
(3) Spina di rotazione della cerniera in acciaio inox, (Aisi 304).
(4) Bussola distanziale in PA6 naturale.
PROLUNGA:
La cerniera può essere fornita con la prolunga (5) inclusa. In fase di ordine aggiungere in finale di codice la lettera P.
Fori:
Fori passanti ottenuti per stampaggio. Foro svasato di 90° per viti UNI 5933 - UNI 6109.
Richieste Speciali:
E' possibile ordinare, separatamente, lo spessore aggiuntivo da 6 mm. di colore nero con codice O51160.ZG05.0501; oppure quello zincato avente codice O51160.ZG05.05Z.









Versione verniciata nera cod. 01 finale

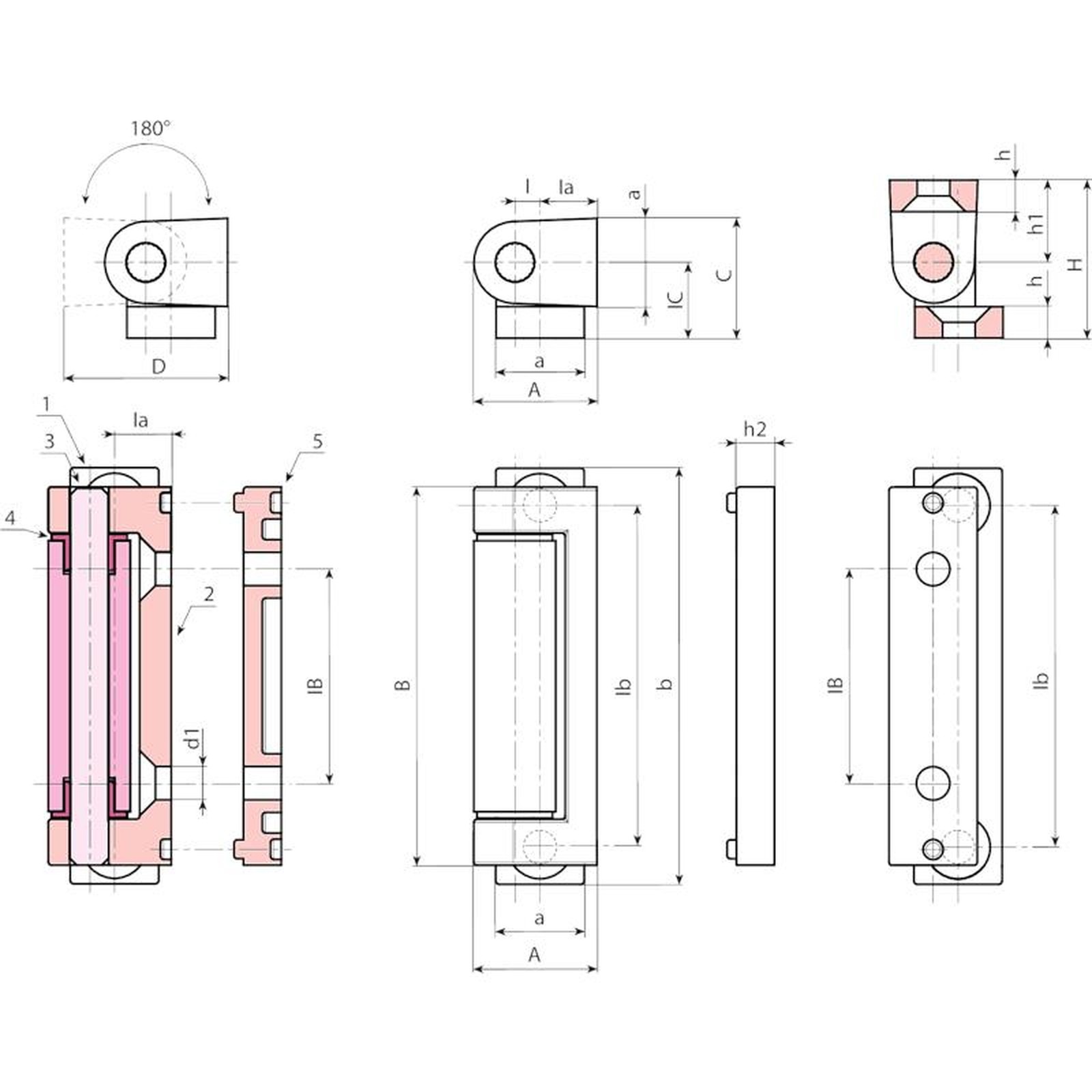

Codice | Art. | Ib | IB | A | a | B | b | C | D | I | h | h1 | IC | Ia | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0001 | O510054.ZG05.501 | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 4 | 5 | 13 | 12,5 | 9 | 5,3 | 100 |
Versione verniciata nera cod. 01 finale + prolunga
Codice | Art. | Ib | IB | A | a | B | b | C | D | H | I | h | h1 | IC | Ia | h2 | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0002 | O510054.ZG05.501P | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 25 | 4 | 5 | 13 | 12,5 | 9 | 6 | 5,3 | 111 |
Versione zincata cod. Z finale
Codice | Art. | Ib | IB | A | a | B | b | C | D | I | h | h1 | IC | Ia | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0003 | O510054.ZG05.5Z | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 4 | 5 | 13 | 12,5 | 9 | 5,3 | 100 |
Versione zincata cod. Z finale + prolunga
Codice | Art. | Ib | IB | A | a | B | b | C | D | H | I | h | h1 | IC | Ia | h2 | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0004 | O510054.ZG05.5ZP | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 25 | 4 | 5 | 13 | 12,5 | 9 | 6 | 5,3 | 111 |
