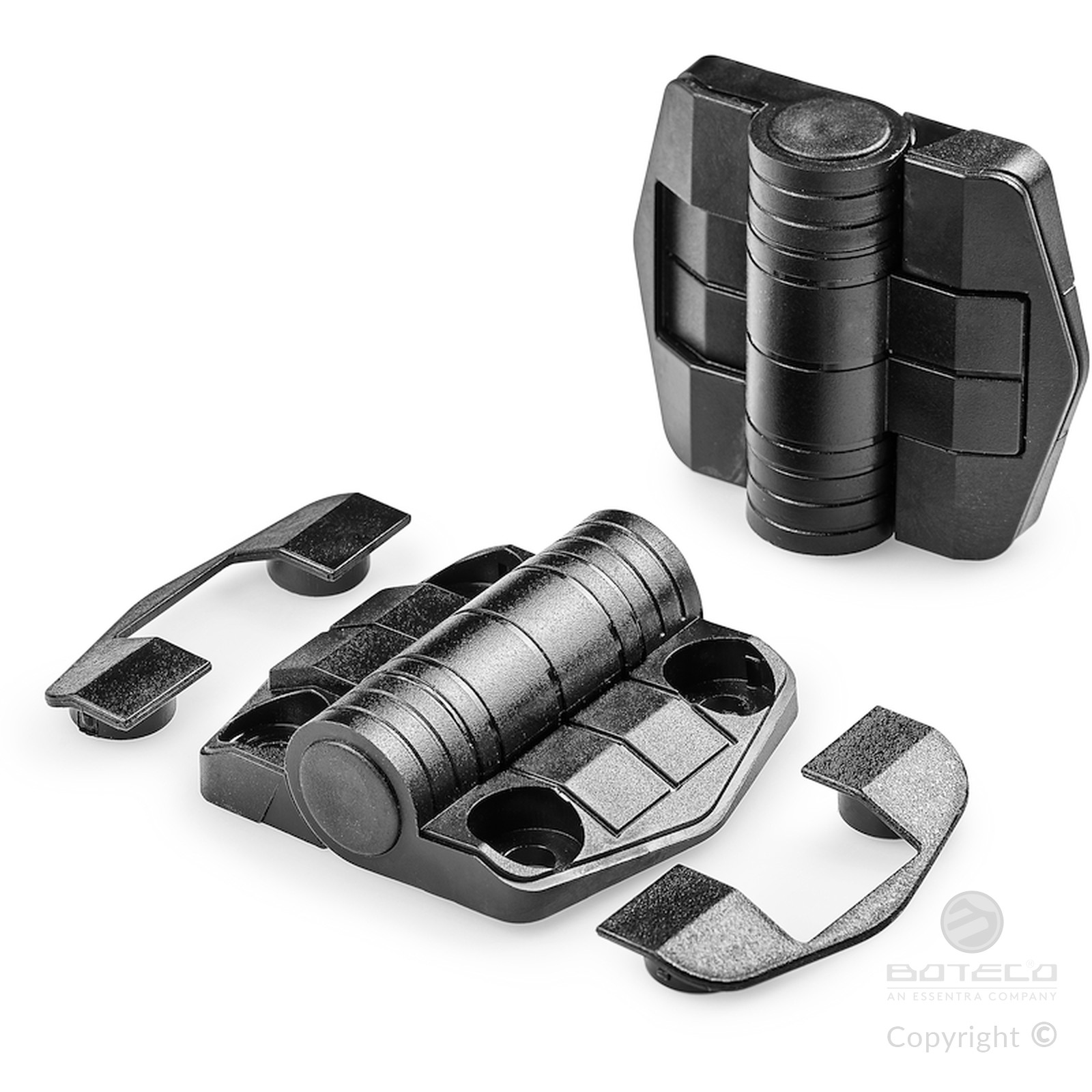

CERNIERA A SCATTO CON POSIZIONI PREDEFINITE E COPERTINA CHIUDI FORI
15
O470
Cerniere con frizione/blocco
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
Spina in acciaio zincato;
Molle di spinta e blocco in acciaio inox, (Aisi 302);
(1) Tappo in PA6 copri perno.
(2) Copertina di chiusura copri foro in PA6 rinforzato.
Foro:
Foro passante ottenuto per stampaggio nella plastica, per vite da M05.
Posizioni predefinite:
Le molle che agiscono sul perno di rotazione, hanno tre calibrazioni di forza: 0,7 Nm, 1,1 Nm e 1,7. Le posizioni di blocco predefinite sono: 80° - 115° - 150°.
Attenzione: è possibile avere la versione della cerniera senza molle con movimento libero fino a 180° (codice O470034.TG5.501).
Richieste Speciali:
Nessuna.

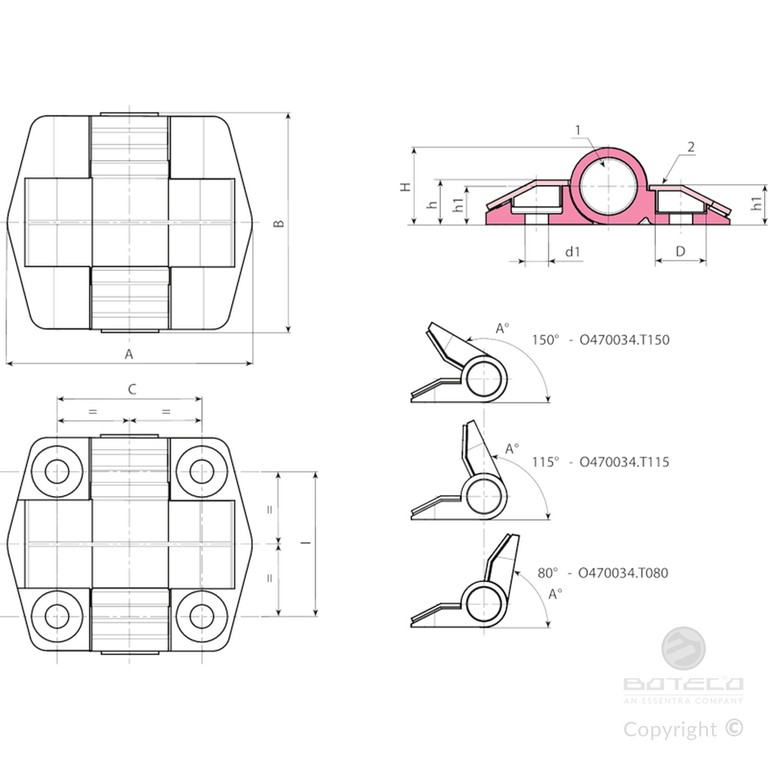

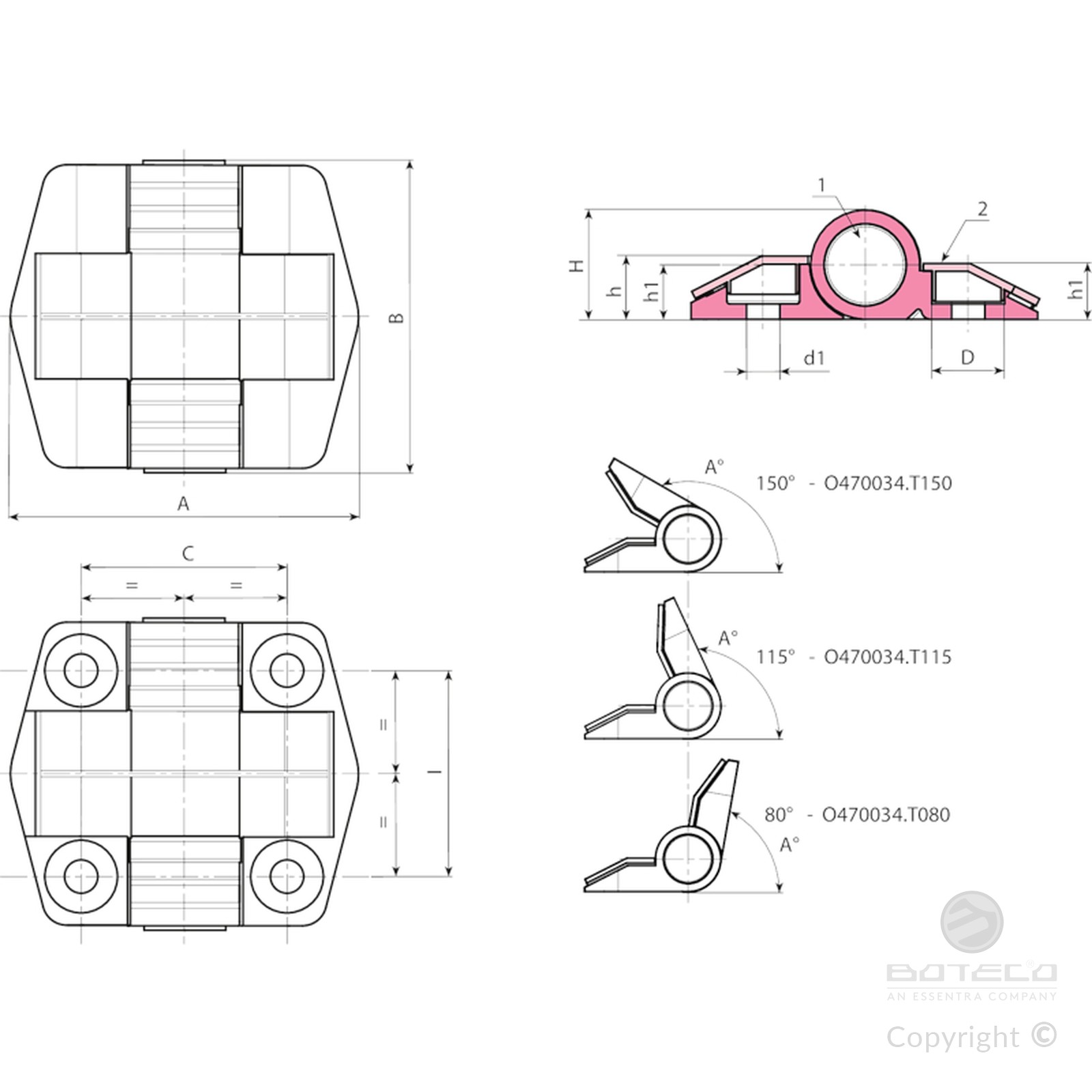

| Codice | art. | I / C | A° | Nm | A | B | H | h | h1 | D | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O470034.0001 | O470034.TG5.501 | 34 | 180° | - | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0001 | O47034.T080G5.501N0.7 | 34 | 80° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0002 | O47034.T080G5.501N1.1 | 34 | 80° | 1.1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0003 | O47034.T080G5.501N1.7 | 34 | 80° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0004 | O47034.T115G5.501N0.7 | 34 | 115° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0005 | O47034.T115G5.501N1.1 | 34 | 115° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0006 | O47034.T115G5.501N1.7 | 34 | 115° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0007 | O47034.T150G5.501N0.7 | 34 | 150° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0008 | O47034.T150G5.501N1.1 | 34 | 150° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0009 | O47034.T150G5.501N1.7 | 34 | 150° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
