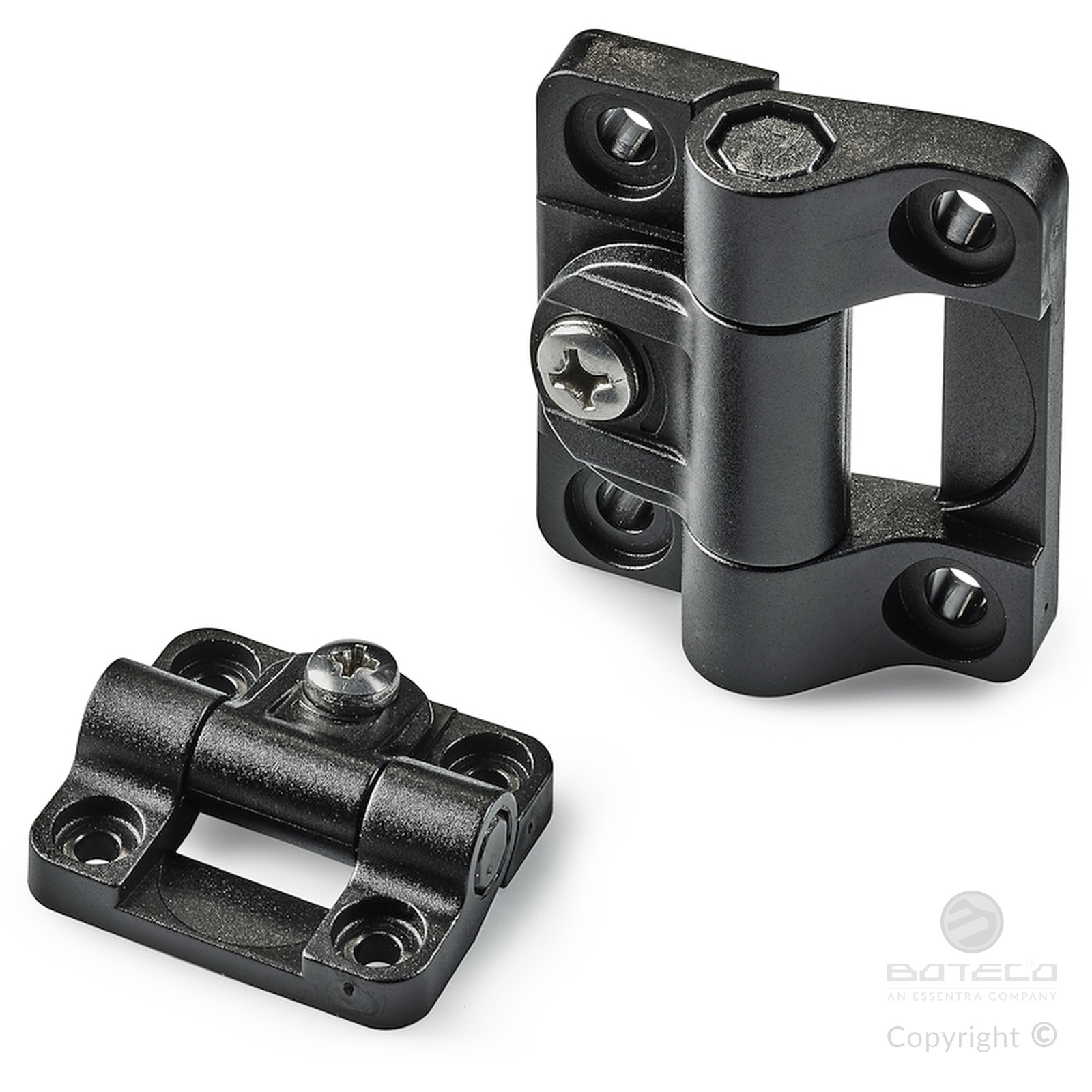

CERNIERA CON FRIZIONE REGOLABILE E FORO PASSANTE
15
O460
Cerniere con frizione/blocco
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
(4) Spina in acciaio zincato.
(1) Vite di regolazione frizione in acciaio inox, (Aisi 304).
(2) Dado per vite di regolazione in acciaio inox, (Aisi 304).
(3) Tappo copri spina di rotazione in PA6.
Foro:
Foro passante ottenuto per stampaggio nella plastica, per vite di fissaggio (O460032=M04 O460047=M06).
Regolazione della frizione:
Utilizzando un cacciavite e agendo sulla vite di regolazione (1), è possibile variare la forza della frizione fino ad un massimo di:
O460032: 0.8 Nm.
O460047: 4 Nm.
Richieste Speciali:
Nessuna.

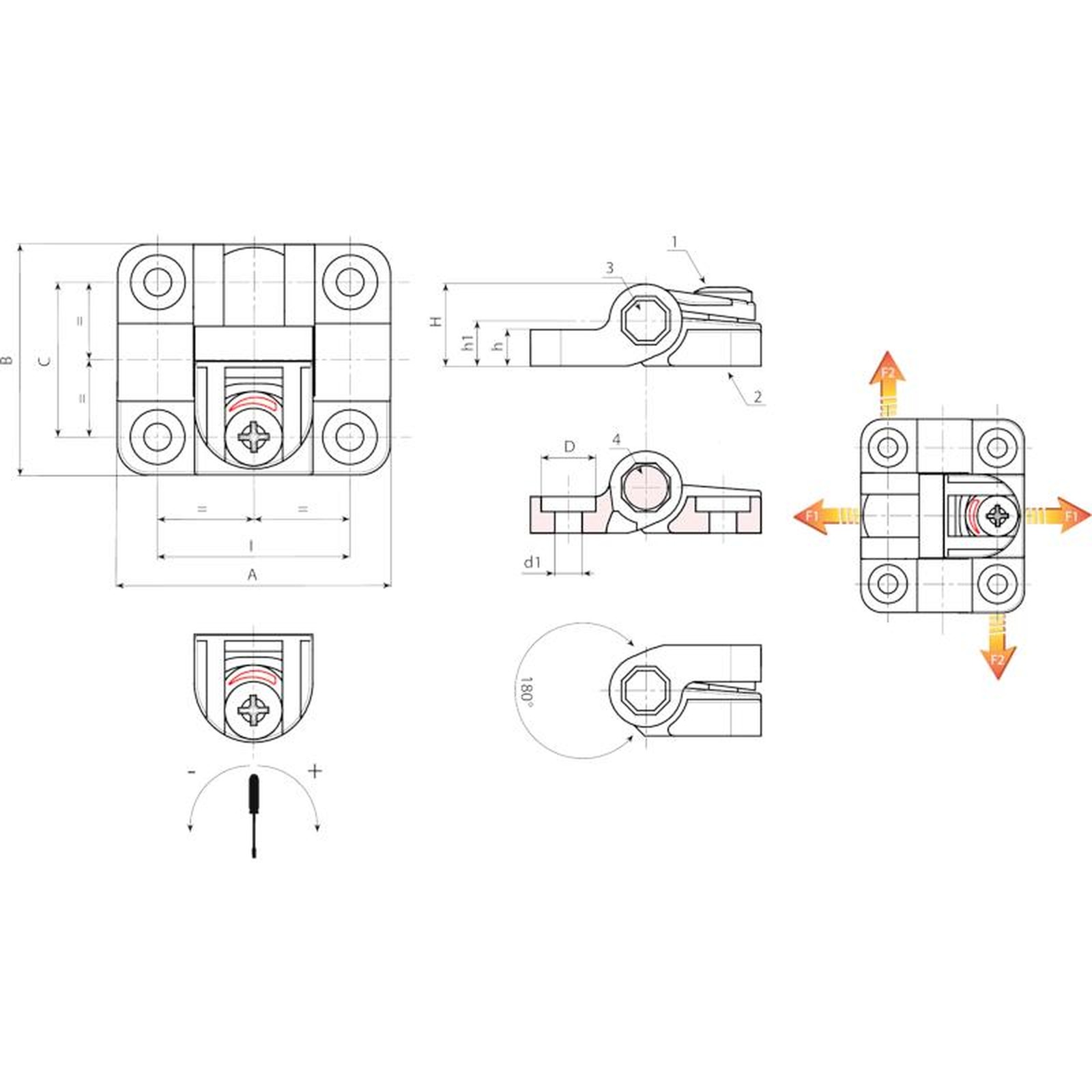

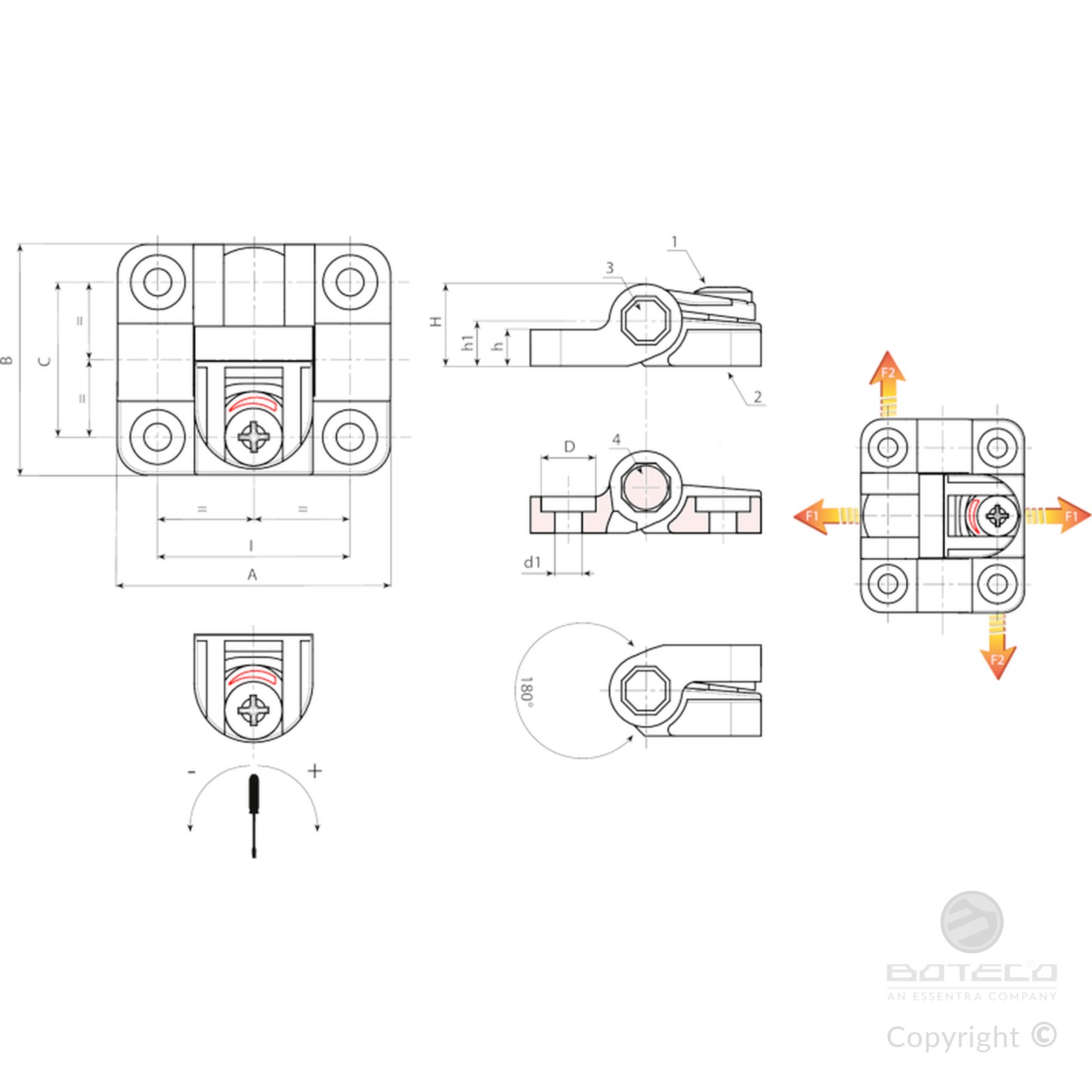

| Codice | art. | I | C | A | B | H | h | h1 | D | d1 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O460032.0001 | O460032.TG04.501 | 32 | 25,5 | 45 | 38 | 13,5 | 6 | 7,5 | 9 | 4,5 (M4) | 17 | 700 | 1400 |
| O460047.0001 | O460047.TG06.501 | 47,5 | 38 | 63,5 | 58 | 20,5 | 8,5 | 11,5 | 12,5 | 6,5 (M6) | 47 | 1500 | 2250 |
