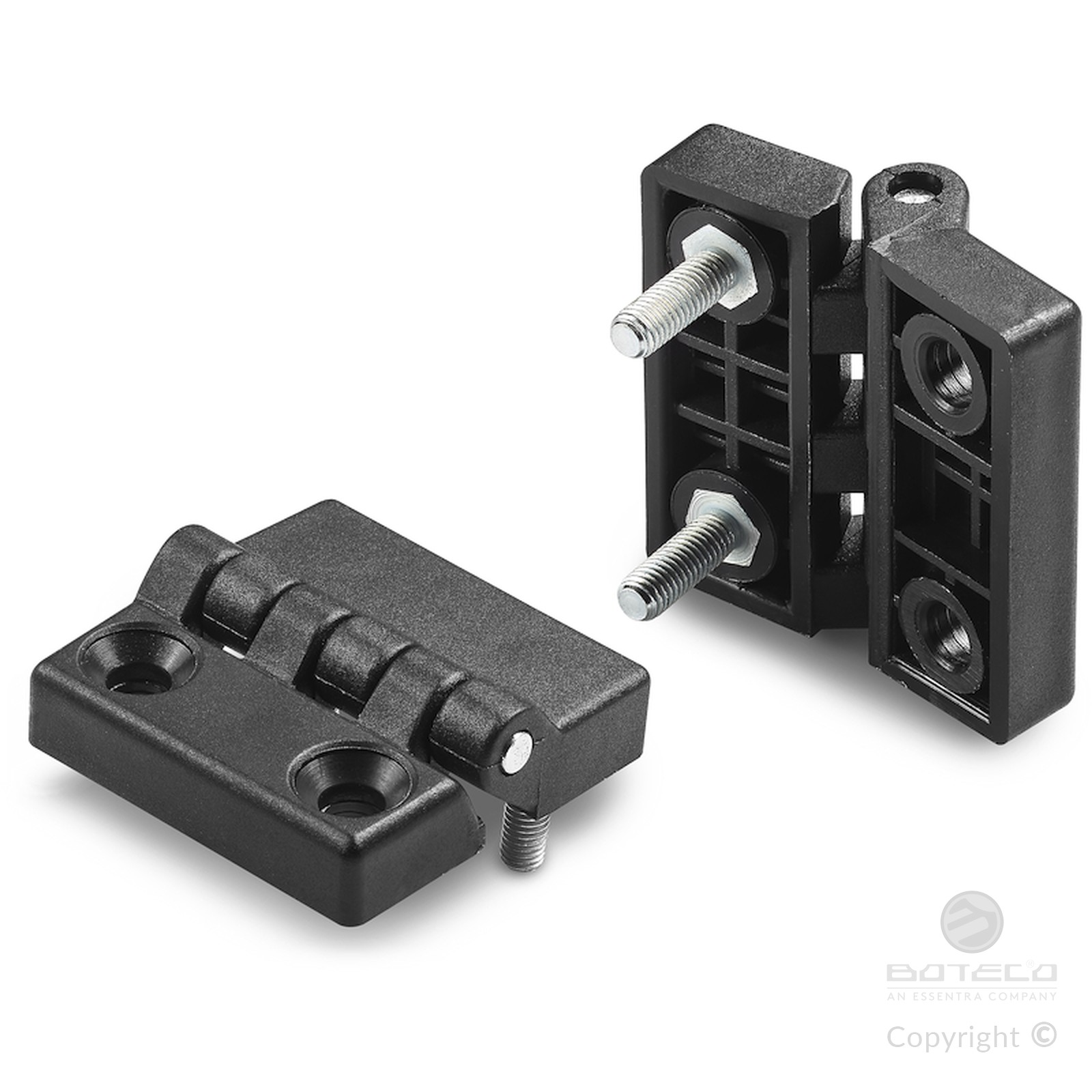

CERNIERA PIATTA CON PERNO FILETTATO E FORO PASSANTE
15
O434
Cerniere in plastica con fori passanti
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
Spina in acciaio zincato.
Perno filettato in acciaio zincato, (tolleranza filetto 6g).
Foro:
Versione TS:
Foro passante ottenuto per stampaggio nella plastica. Sede per vite a testa svasata DIN 7991 / UNI 5933.
Versione TC:
Foro passante ottenuto per stampaggio nella plastica. Sede per vite a testa cilindrica DIN 912 / UNI 5931.
Richieste Speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori come da tabella colori.

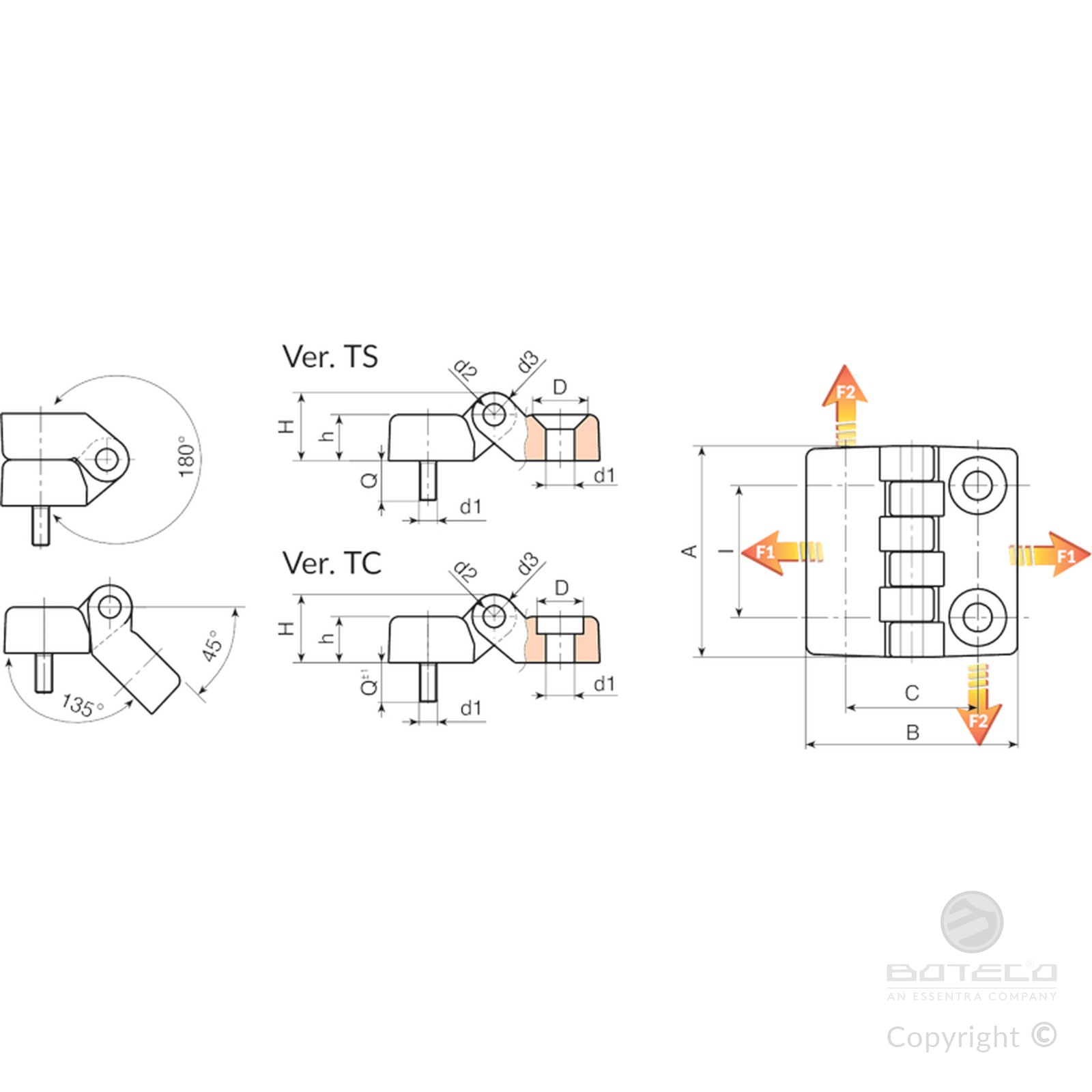

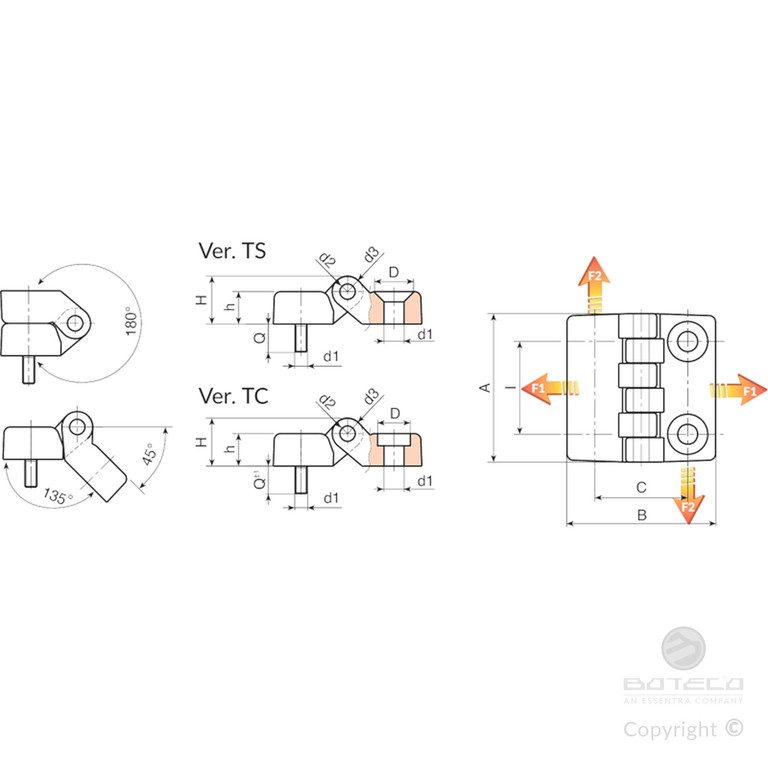

Versione O434-TS: con fori per viti a testa svasata
| Codice | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43430.0002 | O43430.TM0601TS | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | M6 / 6,5 | 15 | 31 | 2000 | 1450 |
| O43440.0002 | O43440.TM0601TS | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | M6 / 6,5 | 20 | 60 | 3500 | 1650 |
Versione O434-TC: con fori per viti a testa cilindrica
| Codice | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43430.0001 | O43430.TM0601TC | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | M6 / 6,5 | 15 | 31 | 2000 | 1450 |
| O43440.0001 | O43440.TM0601TC | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | M6 / 6,5 | 20 | 60 | 3500 | 1650 |
