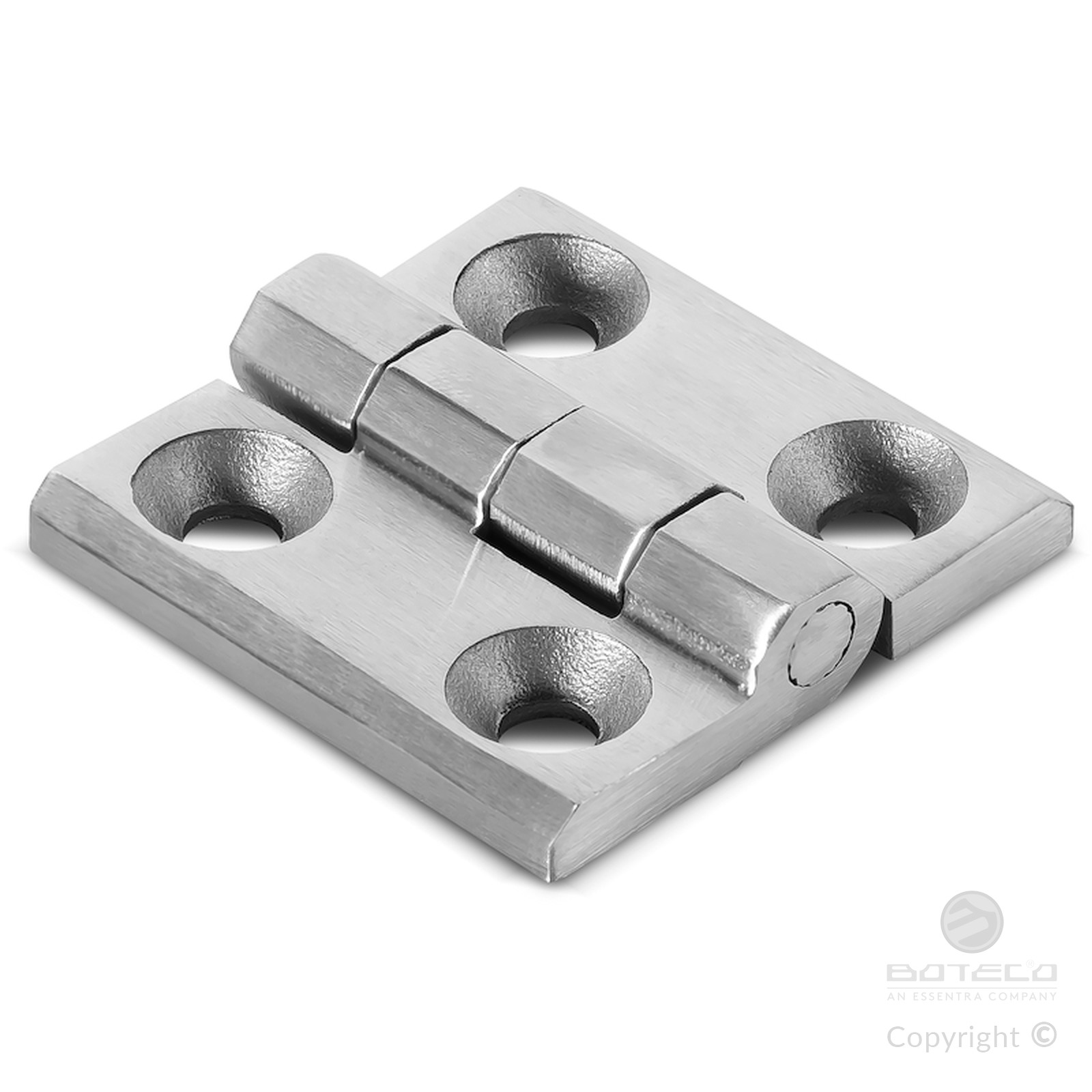

CERNIERA IN ACCIAIO INOX CON FORI PASSANTI

15

O300CIN


Cerniere in acciaio

Materiali:

Acciaio inox (Aisi 316).

Superficie:

Spazzolata naturale.

Colore:

Naturale.

Inserti:

Spina di rotazione in acciaio inox, (Aisi 303).

Fori:

Fori passanti ottenuti per stampaggio. Foro svasato di 90° per viti UNI 5933 - UNI 6109.

Richieste Speciali:

Nessuna.

Scheda tecnica

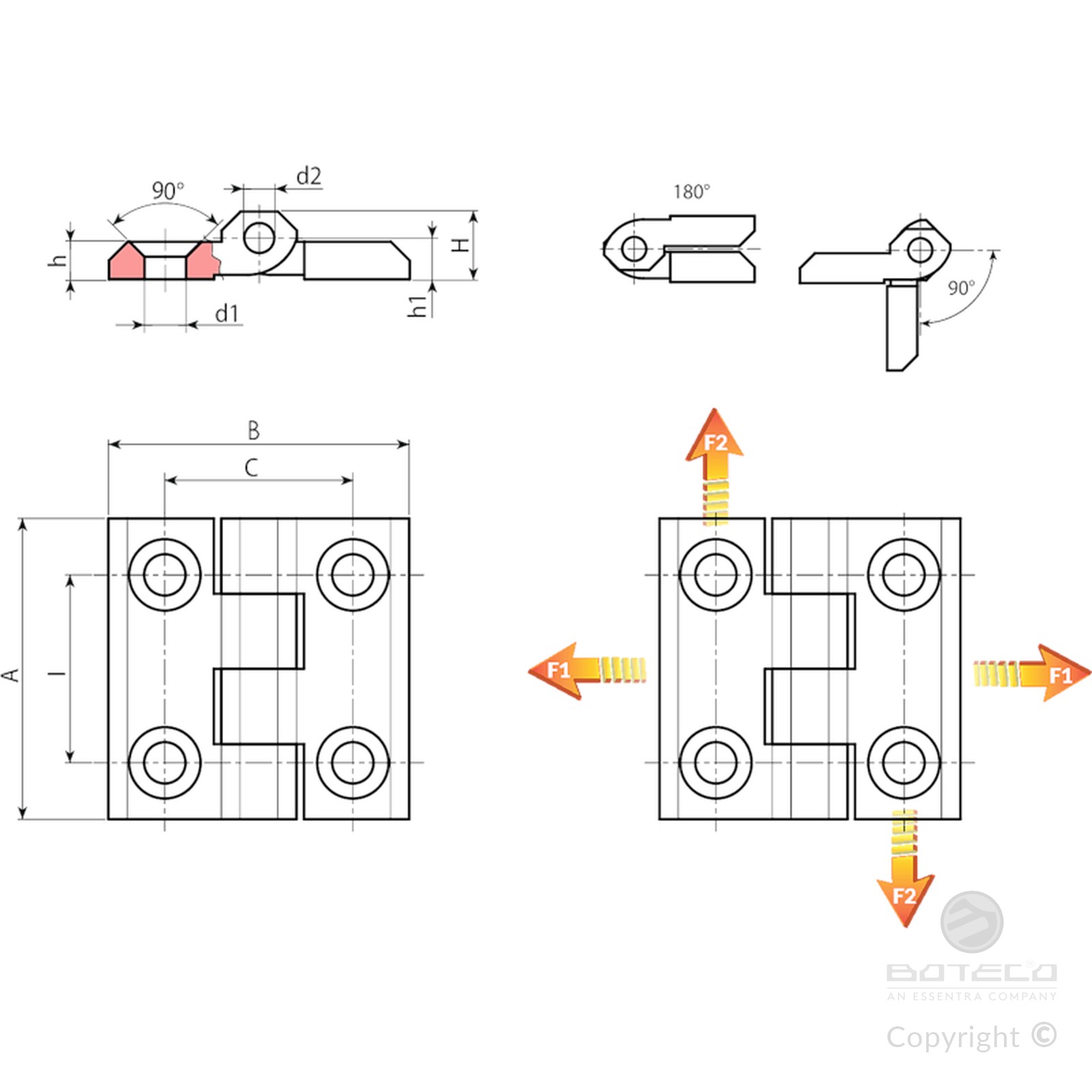

Codice Art. I C A B H h h1 d2 d1 Peso (g) F1 (N) F2 (N)
O30025.0001 O30025.HG5.5CIN 25 25 40 40 9 5 5,5 4 5,5 60 - -
O30030.0001 O30030.HG6.5CIN 30 30 50 50 11,5 5,5 6,5 6 6,5 100 19600 9800
O30036.0001 O30036.HG8.5CIN 36 36 60 60 15 8 8,5 8 8,5 190 - -
