CERNIERA IN METALLO CON FORI PASSANTI
15
O300
Cerniere in zama
Materiali:
Lega di zama pressofusa (lega di zinco, alluminio e rame).
Superficie:
Liscia.
Colore:
O300:
Verniciata per cataforesi nera.
O300 Z:
Zincatura standard blue.
Inserti:
Spina di rotazione in acciaio inox, (Aisi 303).
Fori:
Fori passanti ottenuti per stampaggio. Foro svasato di 90° per viti UNI 5933 - UNI 6109.
Richieste Speciali:
Nessuna.

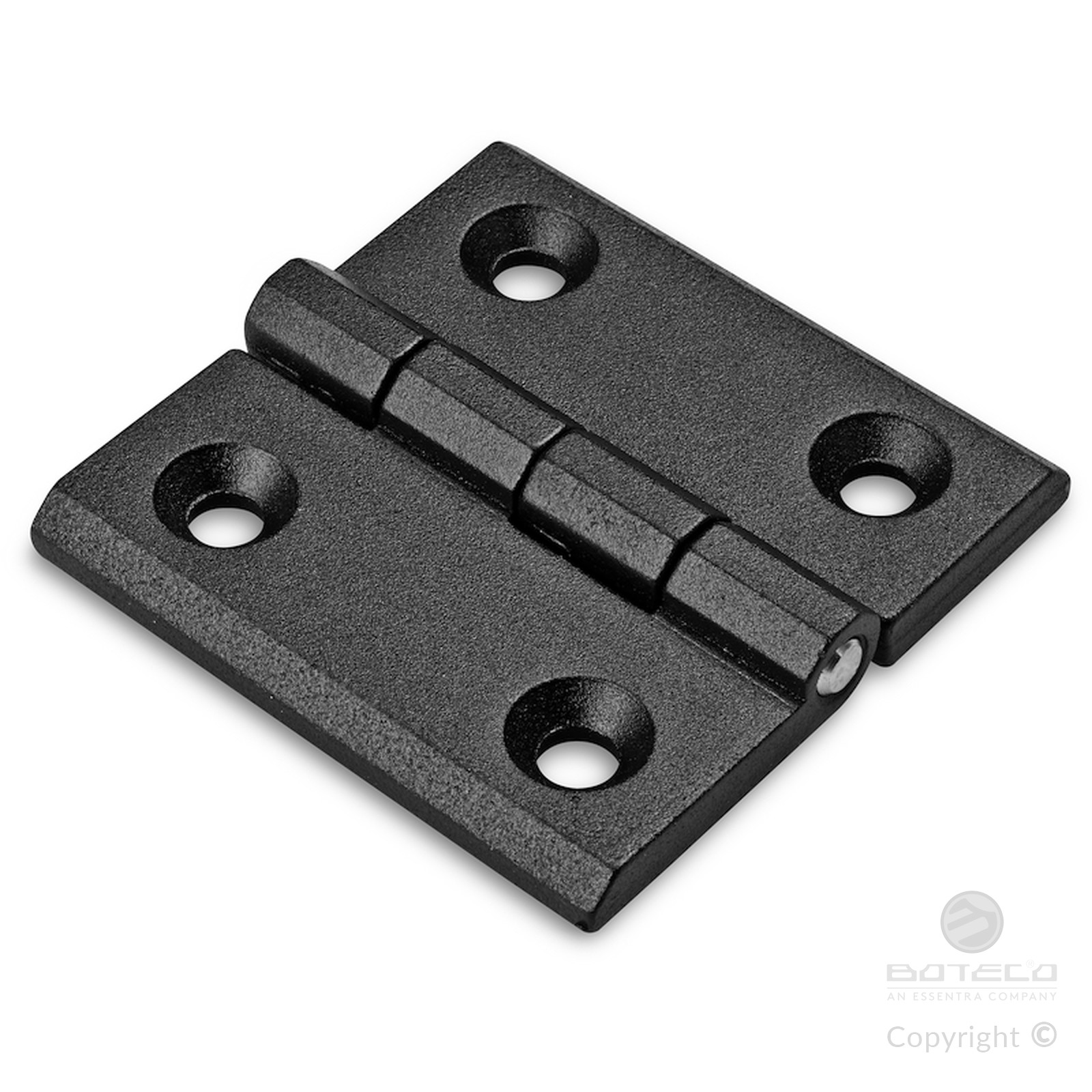

Versione O300: cerniera in zama con cataforesi nera

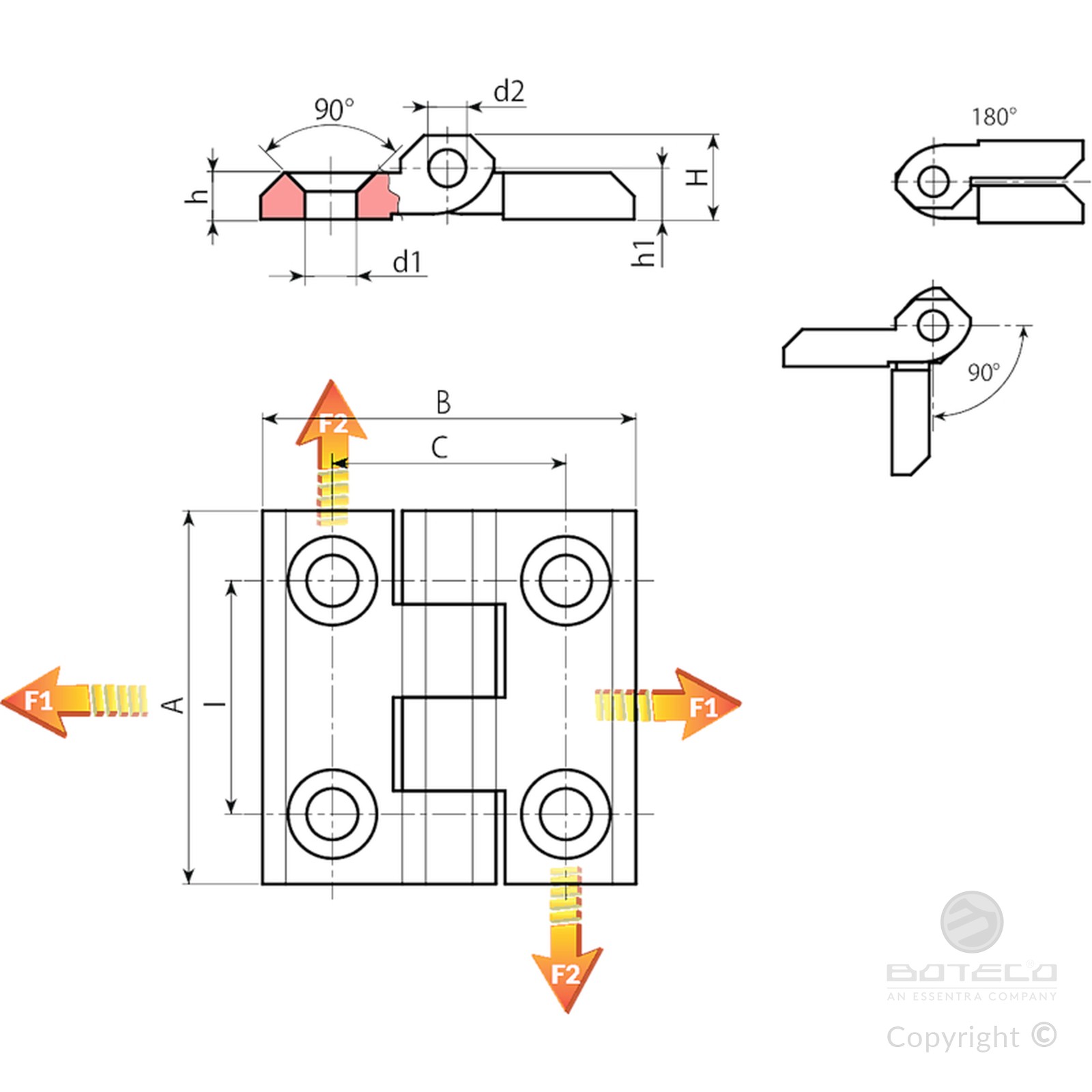

| Codice | Art. | I | C | A | B | H | h | h1 | d2 | d1 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O30025.0002 | O30025.ZG5.501 | 25 | 25 | 40 | 40 | 10 | 5 | 5.5 | 4 | 5.5 | 45 | - | - |
| O30030.0002 | O30030.ZG6.501 | 30 | 30 | 50 | 50 | 11,5 | 6 | 6 | 6 | 6,5 | 90 | 6230 | 1420 |
| O30036.0002 | O30036.ZG6.501 | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 6,5 | 115 | - | - |
| O30036.0004 | O30036.ZG8.501 | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 8,5 | 110 | - | - |
| O30040.0001 | O30040.ZG6.501 | 40 | 40 | 64 | 64 | 11,5 | 6 | 6,5 | 6 | 6,5 | 115 | 4340 | 4200 |

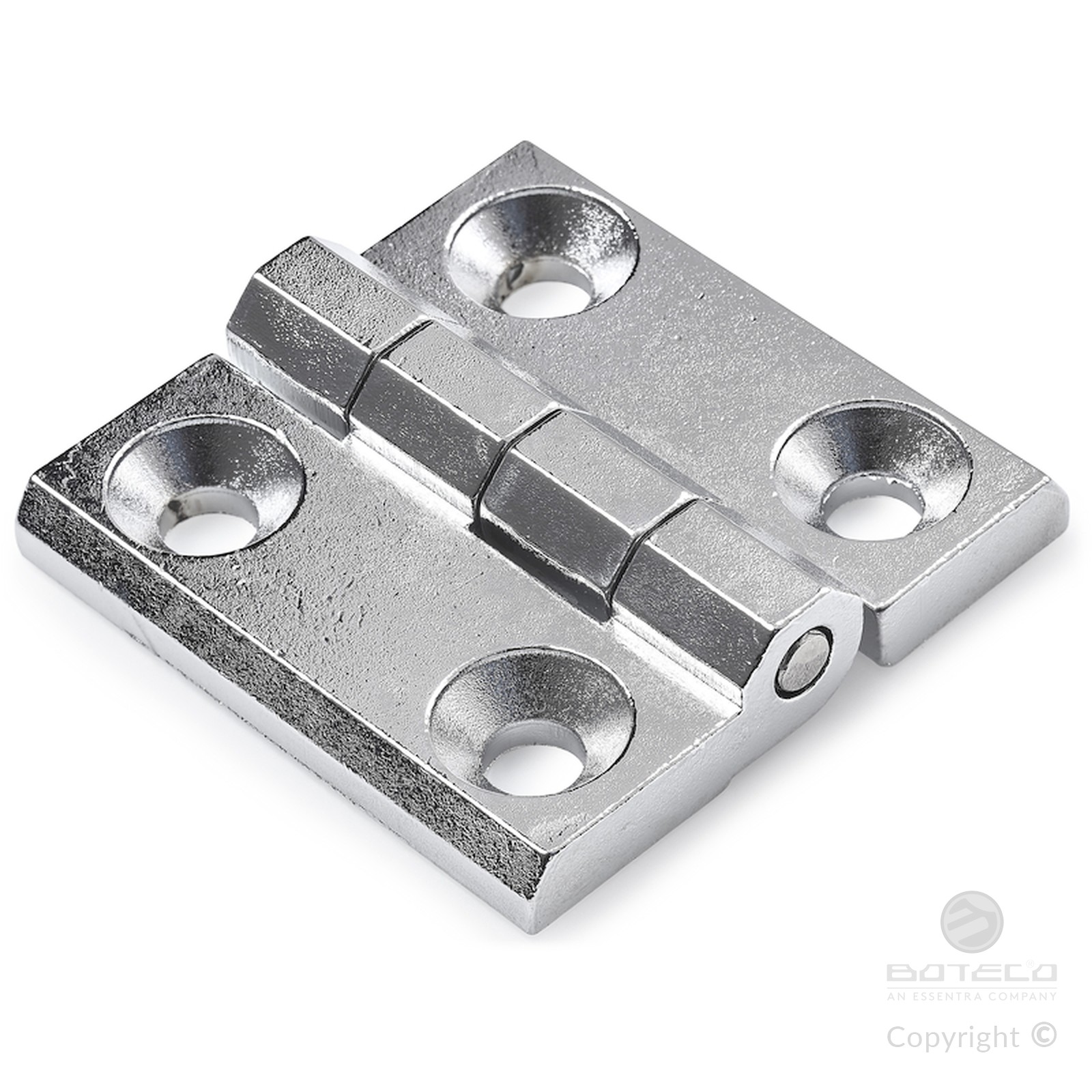

Versione O300Z: cerniera in zama zincata
| Codice | Art. | I | C | A | B | H | h | h1 | d2 | d1 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O30025.0004 | O30025.ZG5.5Z | 25 | 25 | 40 | 40 | 10 | 5 | 5,5 | 4 | 5,5 | 45 | - | - |
| O30030.0004 | O30030.ZG6.5Z | 30 | 30 | 50 | 50 | 11,5 | 6 | 6 | 6 | 6,5 | 90 | 6230 | 1420 |
| O30036.0003 | O30036.ZG6.5Z | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 6,5 | 120 | - | - |
| O30036.0006 | O30036.ZG8.5Z | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 8,5 | 112 | - | - |
| O30040.0002 | O30040.ZG6.5Z | 40 | 40 | 64 | 64 | 11,5 | 6 | 6,5 | 6 | 6,5 | 115 | 4340 | 4200 |
