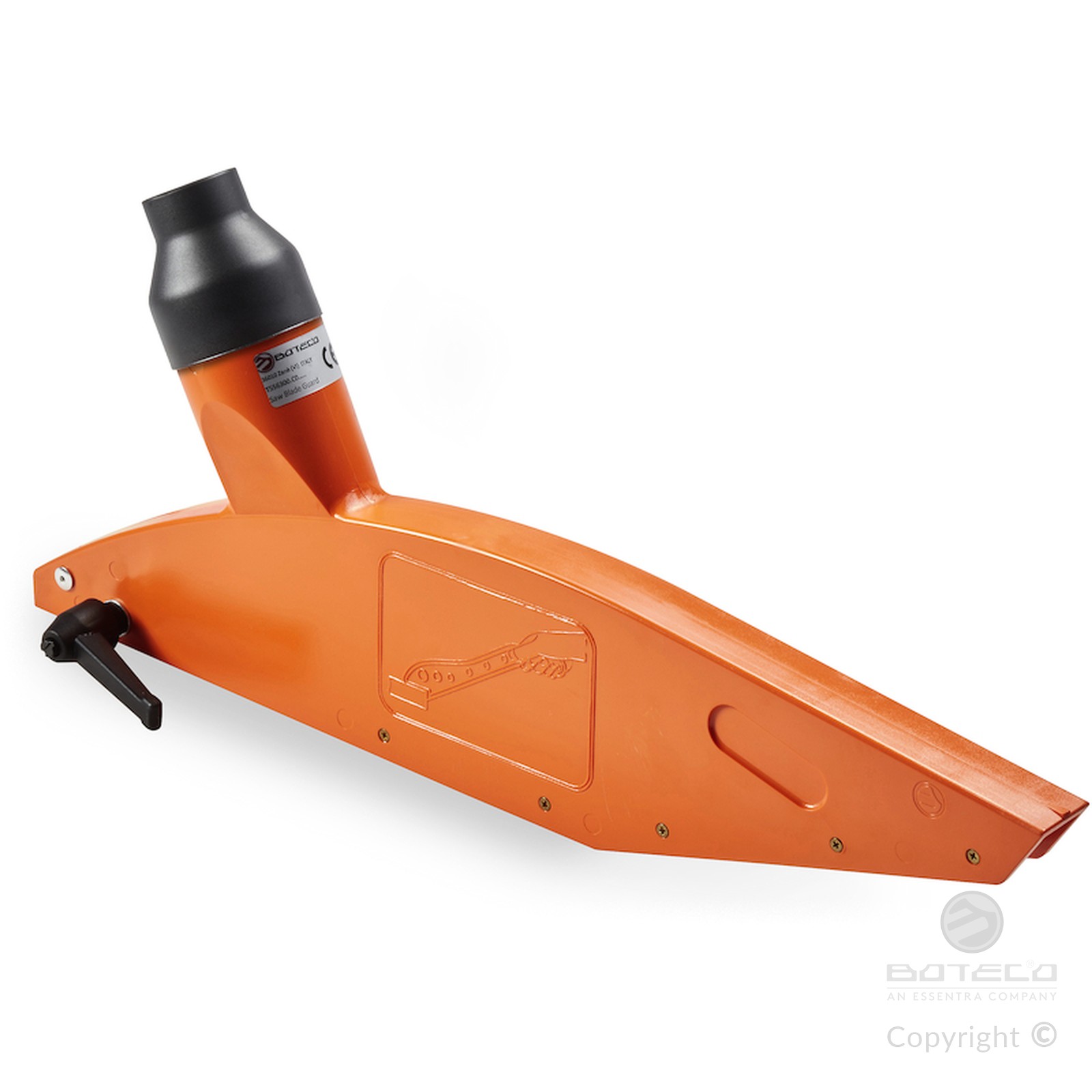

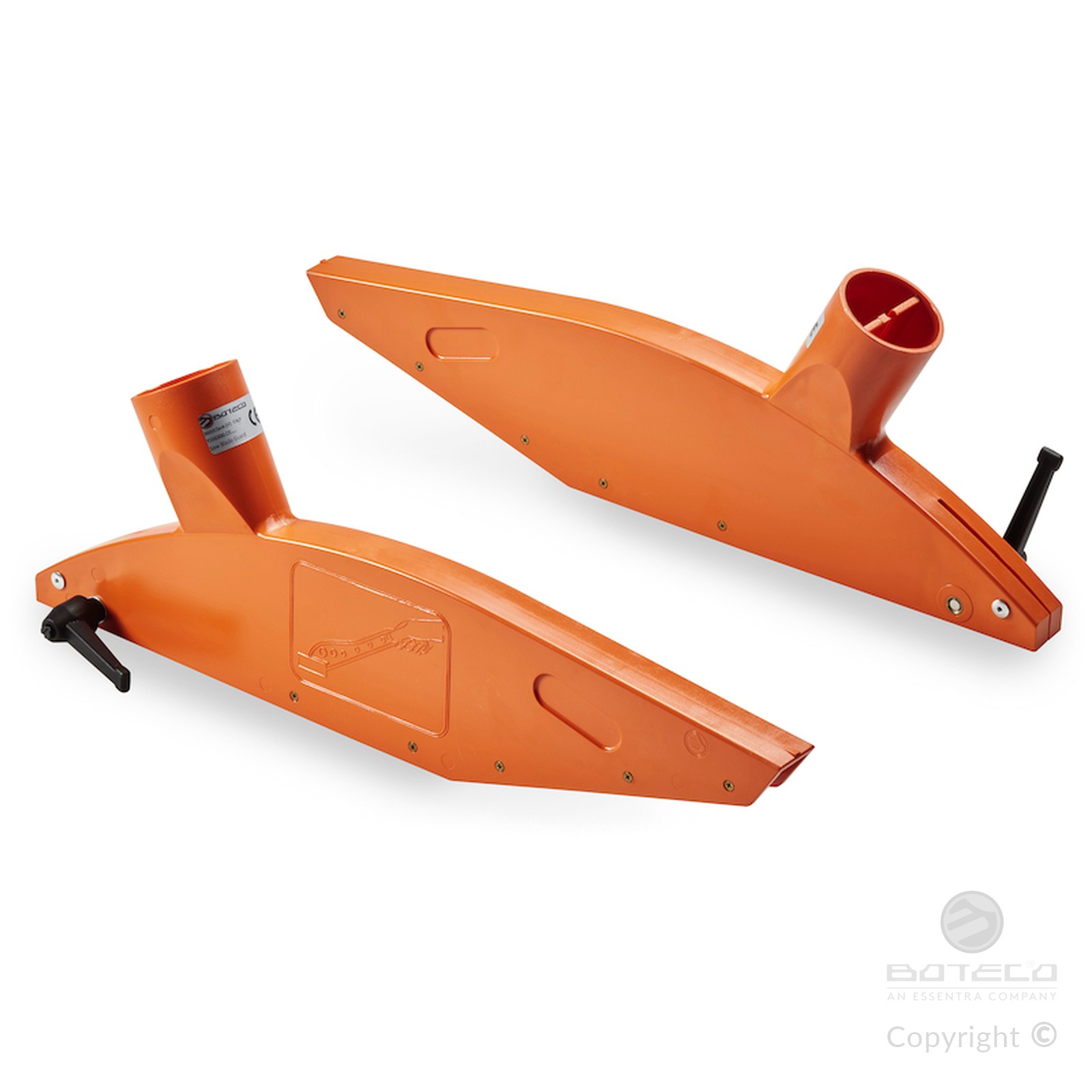

PROTEZIONE ALLA SEGA (PER SEGA CIRCOLARE)
20
T556
Accessori per macc. a legno
Materiali:
(1-2) Policarbonato.
Superficie:
Satinata.
Colore:
Arancio (RAL 2004 cod. 02).
Inserti:
(3) Rivetto in alluminio AL4.010 4.0x10.
(4) Boccola in ottone filettata passante.
(5) Rondella in acciaio zincato.
(6) Perno tornito con battuta in acciaio zincato d.6x30.
(7) Vite autofilettante M3x10 in ottone DIN 97.
Leva di serraggio:
Leva a scatto art. A523065.TM08X3001.
Richieste speciali:
Su richiesta e per quantità la protezione può essere fornita in colore giallo (RAL 1007) o in versione trasparente.

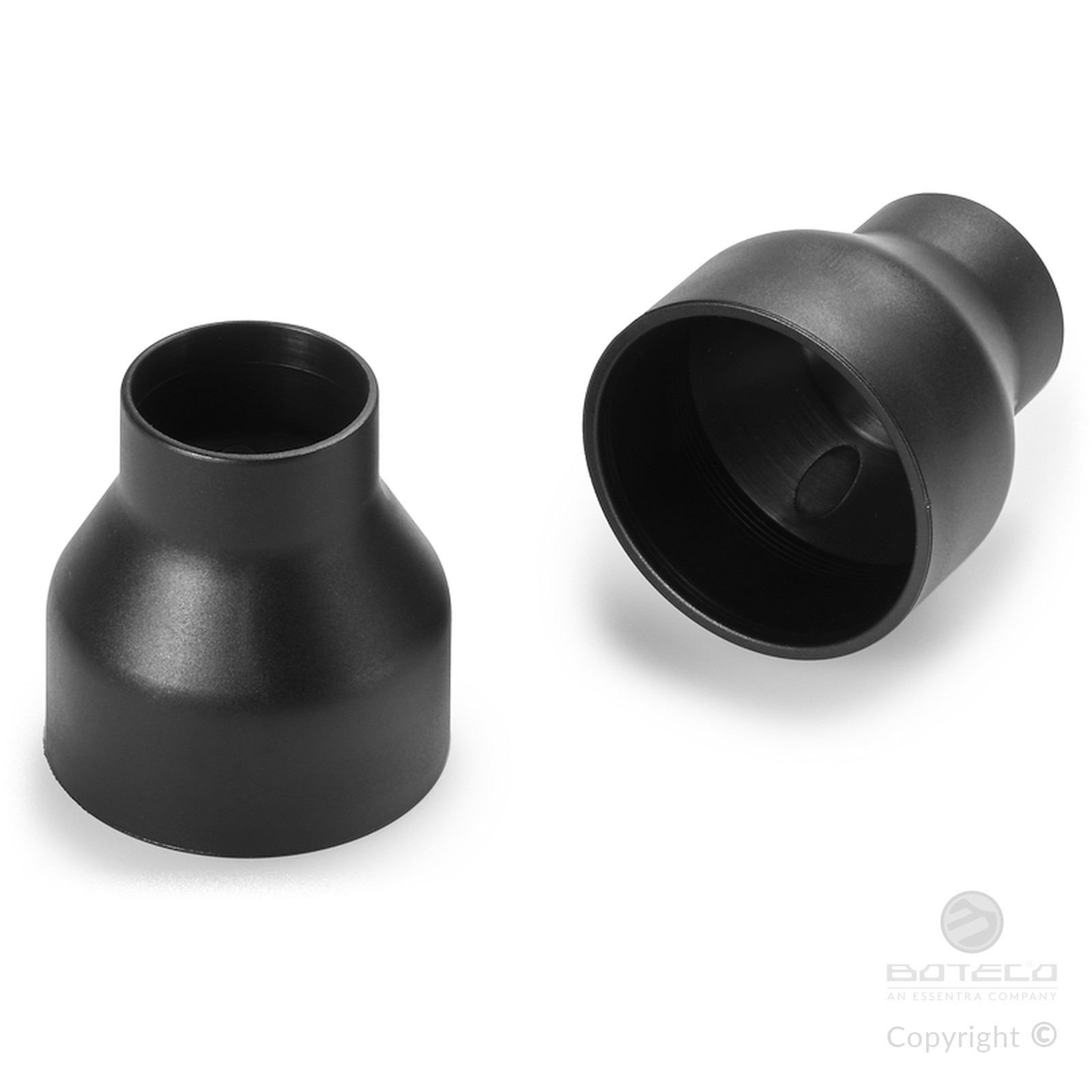

Adattatore tubo aspirazione D. 40 da ordinare separatamente - Art. T556040.T01.

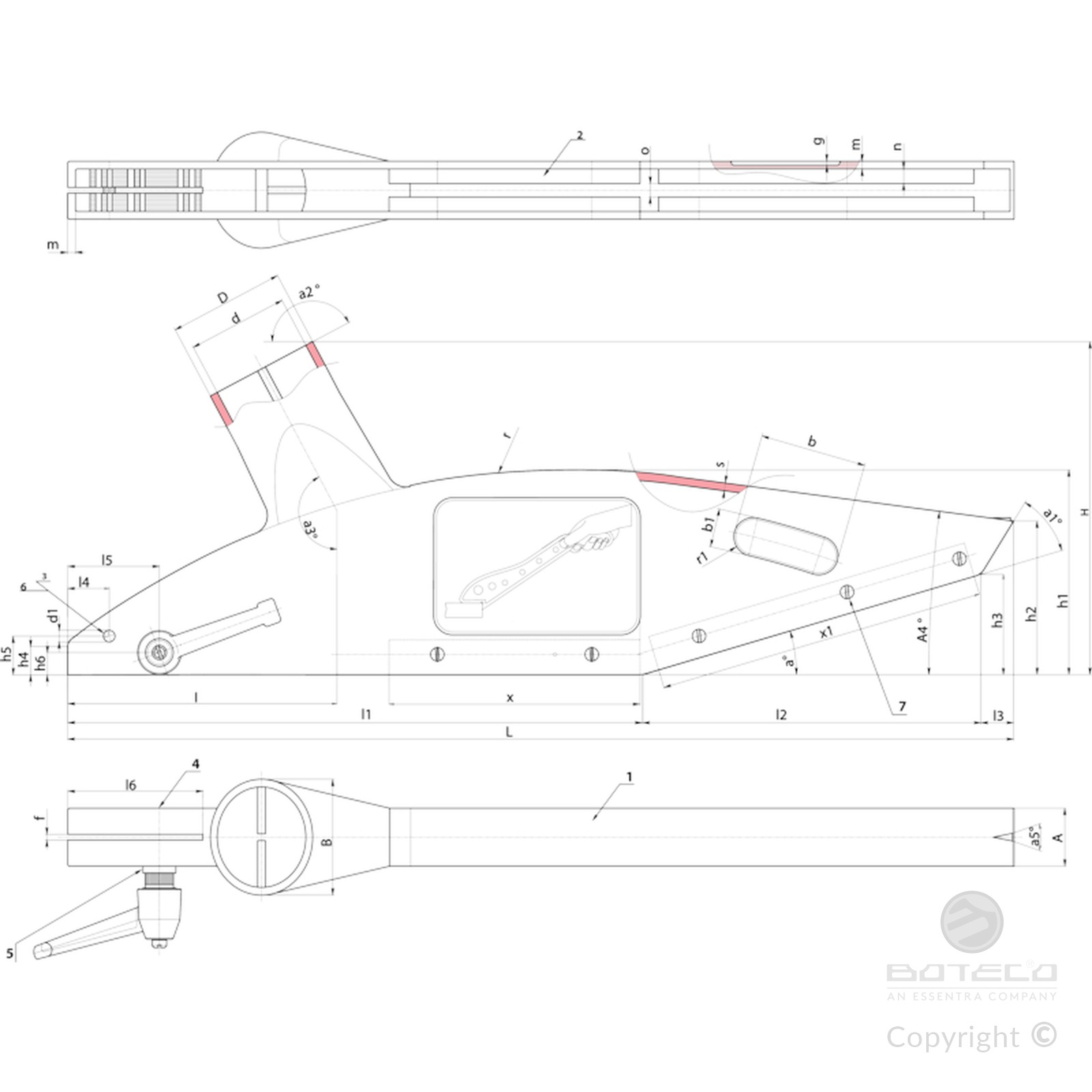

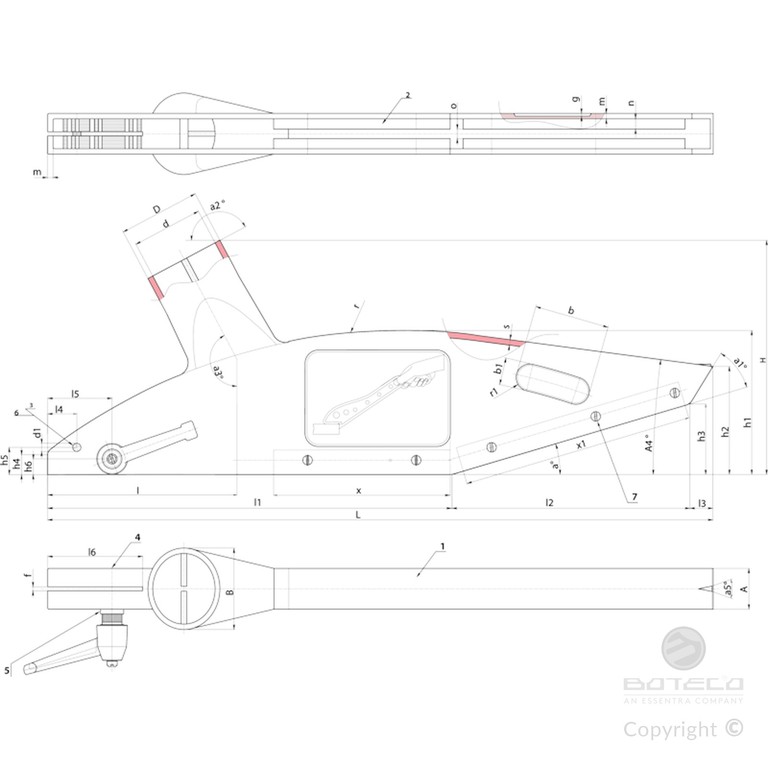

Codice | Art. | L | A | B | H | D | d | d1 | l | l1 | l2 | l3 | l4 | l5 | l6 | h1 | h2 | h3 | h4 | h5 | h6 | a° | a1° | a2° | a3° | a5° | b | b1 | f | g | m | n | o | r | r1 | s | x | x1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
T556250.0001 | T556250.C02 | 337 | 30 | 60 | 147 | 60 | 53 | 6.5 | 80 | 243 | 77 | 16.5 | 10 | 23.5 | 42 | 75 | 57.5 | 28 | 23 | 20 | 10.5 | 20 | 40 | 152 | 152 | - | 44 | 20.5 | 4 | 450 | 5.5 | 7 | 7 | 290 | 10 | 4 | - | 190 | 450 |
T556300.0001 | T556300.C02 | 490 | 30 | 60 | 172 | 60 | 53 | 6 | 145 | 297 | 176 | 17 | 21.5 | 47.5 | 70 | 105 | 79.5 | 52 | 14.5 | 20 | 11.5 | 16.5 | 41 | 152 | 152 | 22 | 56 | 21 | 3 | 650 | 4 | 7 | 8 | 430 | 10 | 4 | 130 | 170 | 650 |
