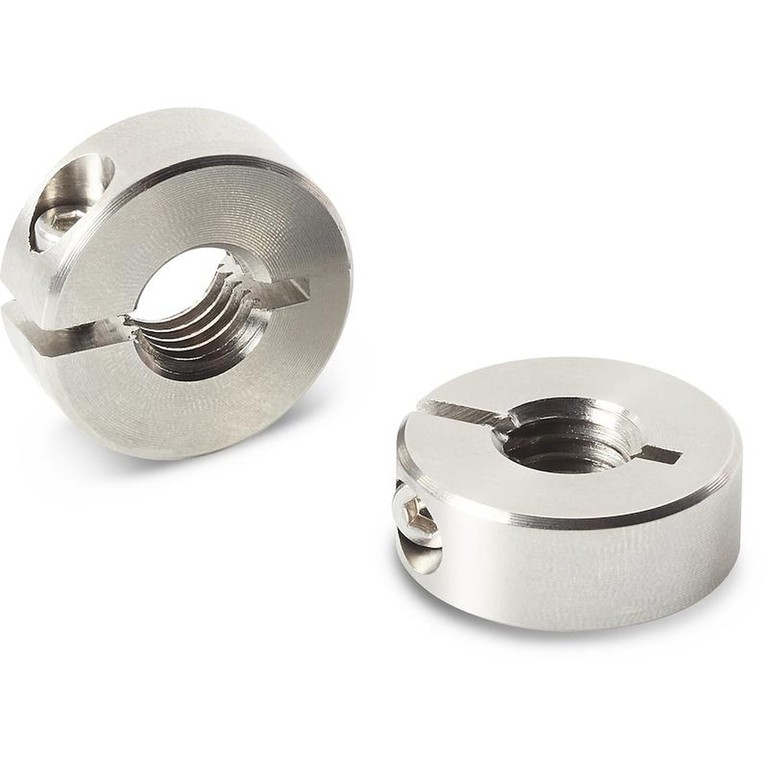

MENETES TENGELYGALLÉR
23
Y711
Anelli di serraggio
Anyagok (1):
Y711:
Esztergált, jól forgácsolható acél.
Y711PIN:
Esztergált rozsdamentes acél (AISI 303).
Felületkikészítés:
Finoman esztergált.
Szín:
Y711:
Standard fekete oxidos kezelés.
Y711PIN:
Természetes.
Rögzítőcsavarok (2):
Y711:
1. számú, fekete-oxiddal kezelt, 12.9-es osztályú DIN 912 acél hatlapfejű csavar
Y711PIN:
1. számú rozsdamentes acél hatlapfejű csavar (AISI 304) DIN 912.
FIGYELEM:
H11-nél kisebb toleranciájú tengelyt javaslunk.
Speciális kérések:
Nincs.
Y711 változat: Fekete oxiddal kezelt acél tengelygallérok

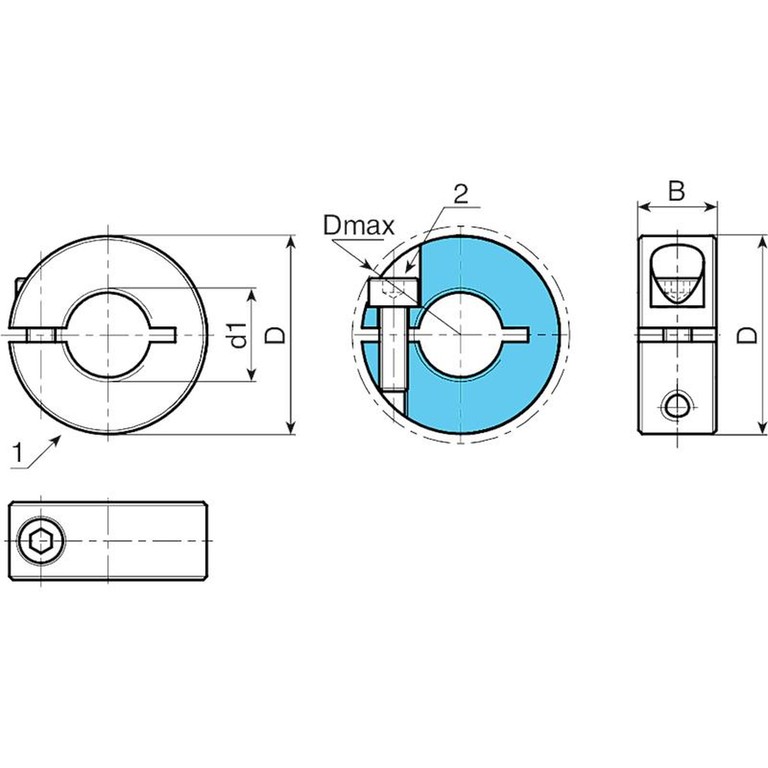

| Kód | Art. | D | Dmax | B | d1 | DIN 912 | Tömeg (g) |
|---|---|---|---|---|---|---|---|
| Y711016.0004 | Y711016.VBM04 | 16 | 20,7 | 9 | M4 | M03x8 | 14 |
| Y711016.0005 | Y711016.VBM05 | 16 | 20,7 | 9 | M5 | M03x8 | 13,5 |
| Y711016.0006 | Y711016.VBM06 | 16 | 20,7 | 9 | M6 | M03x8 | 12 |
| Y711018.0002 | Y711018.VBM08 | 18 | 22,4 | 9 | M8 | M03x8 | 15 |
| Y711024.0002 | Y711024.VBM10 | 24 | 26 | 9 | M10 | M03x10 | 24.5 |
| Y711028.0002 | Y711028.VBM12 | 28 | 31,8 | 11 | M12 | M04x12 | 40 |
| Y711034.0002 | Y711034.VBM16 | 34 | 39,4 | 13 | M16 | M05x16 | 71 |
| Y711040.0002 | Y711040.VBM20 | 40 | 46,4 | 15 | M20 | M06x18 | 107 |
Y711 PIN változat: Rozsdamentes acél (AISI 303) tengelygallérok
| Kód | Art. | D | Dmax | B | d1 | DIN 912 | Tömeg (g) |
|---|---|---|---|---|---|---|---|
| Y711016.0001 | Y711016.INM04PIN | 16 | 20,7 | 9 | M4 | M03x8 | 14 |
| Y711016.0002 | Y711016.INM05PIN | 16 | 20,7 | 9 | M5 | M03x8 | 13,5 |
| Y711016.0003 | Y711016.INM06PIN | 16 | 20,7 | 9 | M6 | M03x8 | 12 |
| Y711018.0001 | Y711018.INM08PIN | 18 | 22,4 | 9 | M8 | M03x8 | 15 |
| Y711024.0001 | Y711024.INM10PIN | 24 | 26 | 9 | M10 | M03x10 | 24.5 |
| Y711028.0001 | Y711028.INM12PIN | 28 | 31,8 | 11 | M12 | M04x12 | 40 |
| Y711034.0001 | Y711034.INM16PIN | 34 | 39,4 | 13 | M16 | M05x16 | 71 |
| Y711040.0001 | Y711040.INM20PIN | 40 | 46,4 | 15 | M20 | M06x18 | 107 |
