GOMB ACÉL INDEXELŐ HERNYÓCSAVARRAL ÉS HOSSZÚ ORRCSAPPAL
22
W912
Spintori filettati passo fine - con pomello

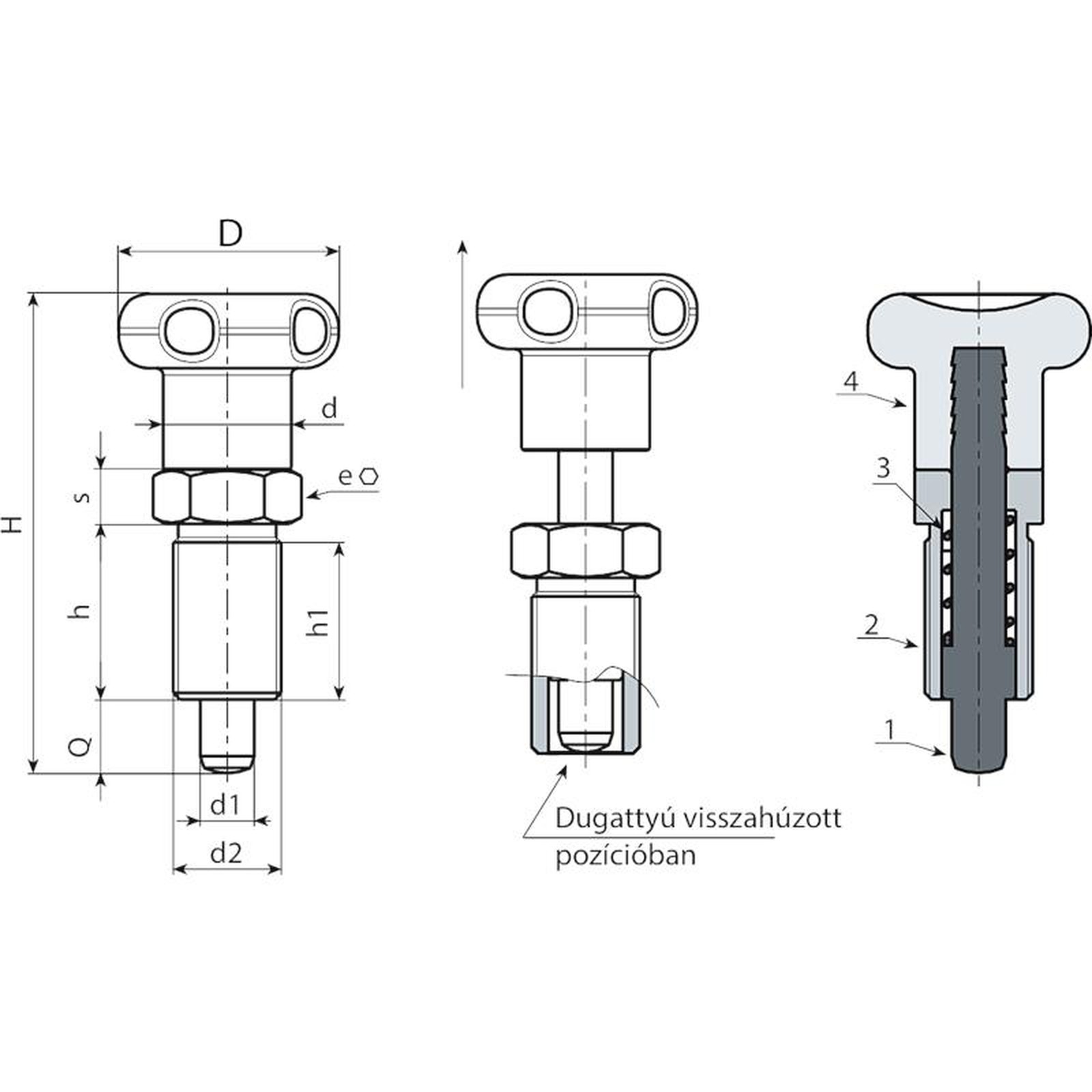

Anyagok:
(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W912:
(2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
W912CIN:
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
Felületkikészítés:
(4) Szatén.
(1-2-3) Sima.
Szín:
(4) Fekete (RAL 9011).
W912:
(1-2) Fekete oxiddal kezelt.
W912CIN:
(1-2) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.









W912 változat - fekete oxiddal kezelt acél
Kód | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W912010.0001 | W912010.Q05X0801 | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 8 | 19 |
W912012.0002 | W912012.Q06X0901 | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 9 | 31 |
W912016.0004 | W912016.Q08X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 12 | 73 |
W912016.0006 | W912016.Q10X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 10 | 12 | 74 |
W912020.0001 | W912020.Q12X1501 | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 12 | 15 | 128 |
W912 CIN változat - rozsdamentes acél (AISI 303)
Kód | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W912010.0002 | W912010.I05X0801CIN | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 8 | 19 |
W912012.0001 | W912012.I06X0901CIN | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 9 | 31 |
W912016.0005 | W912016.I08X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 12 | 73 |
W912016.0001 | W912016.I10X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 10 | 12 | 74 |
W912020.0002 | W912020.I12X1501CIN | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 12 | 15 | 128 |
