W911
ACÉL INDEXELŐ HERNYÓCSAVAR HOSSZÚ ORRCSAPPAL ÉS ZÁRÓANYÁVAL
Finom osztású indexelő hernyócsavarok - gomb nélkül

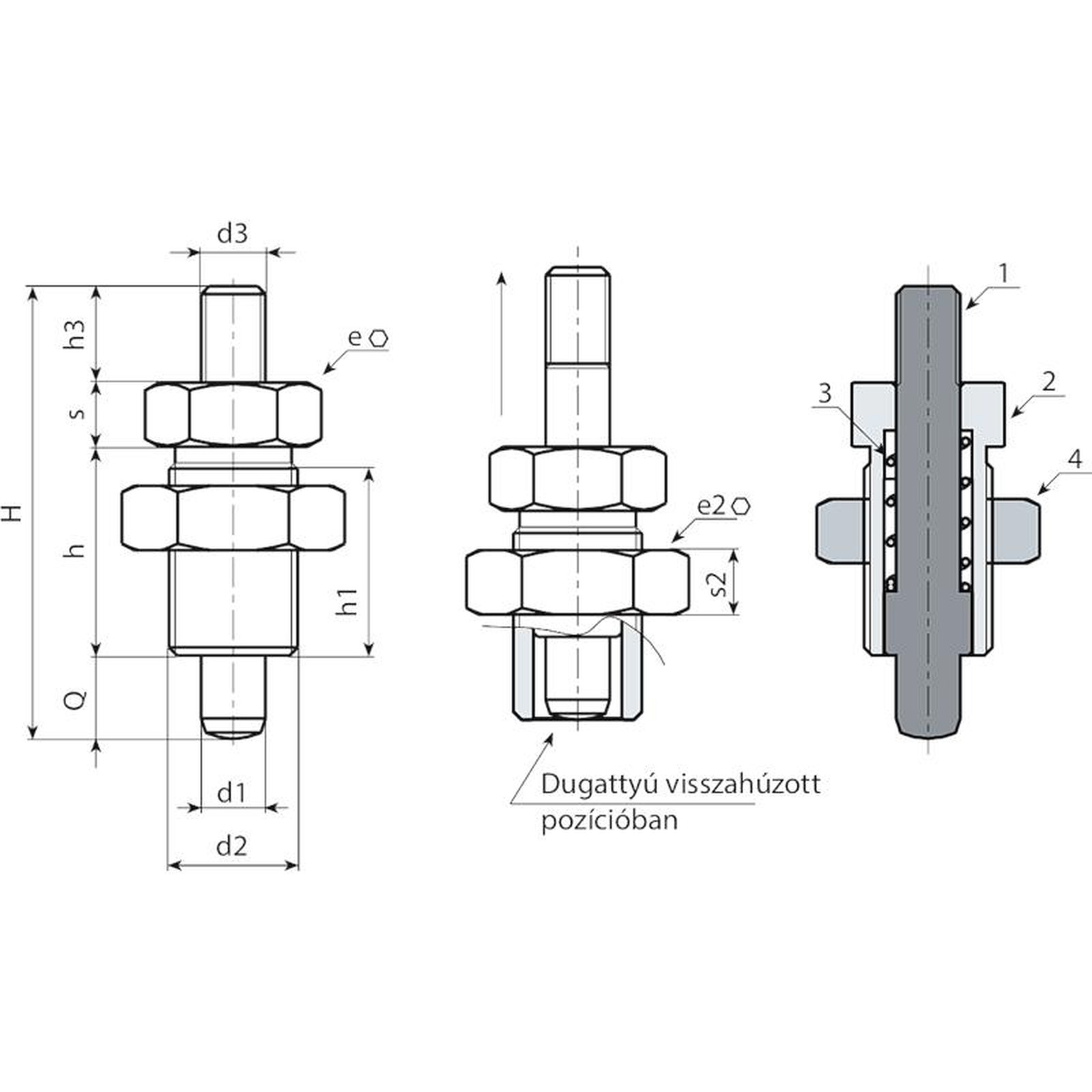

Anyagok:
(3) Rozsdamentes acélrugó (AISI 301).
W911:
(2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
(4) Menetes acél záróanya (UNI 5589).
W911CIN:
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(4) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
Sima.
Szín:
W911:Fekete oxiddal kezelt.
W911CIN:Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre leszerelve tudjuk szállítani a csavaranyát.
Megjegyzés:
Ez a dugattyú változat bármilyen, menetes betéttel ellátott kézikerékhez csatlakoztatható, amit külön kell megrendelni (lásd a kiegészítő képeket).
W911 változat - fekete oxiddal kezelt acél
| Kód | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W911010.0001 | W911010.Q05X08 | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 8 | 20 |
| W911012.0001 | W911012.Q06X09 | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 9 | 32 |
| W911016.0001 | W911016.Q08X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 12 | 62 |
| W911016.0002 | W911016.Q10X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 10 | 12 | 63 |
| W911020.0001 | W911020.Q12X15 | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 12 | 15 | 134 |
W911 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W911010.0002 | W911010.I05X08CIN | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 8 | 20 |
| W911012.0002 | W911012.I06X09CIN | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 9 | 32 |
| W911016.0003 | W911016.I08X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 12 | 62 |
| W911016.0004 | W911016.I10X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 10 | 12 | 63 |
| W911020.0002 | W911020.I12X15CIN | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 12 | 15 | 134 |
