W811
GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - ZÁRÓANYÁVAL
Finom osztású indexelő hernyócsavarok - gombbal

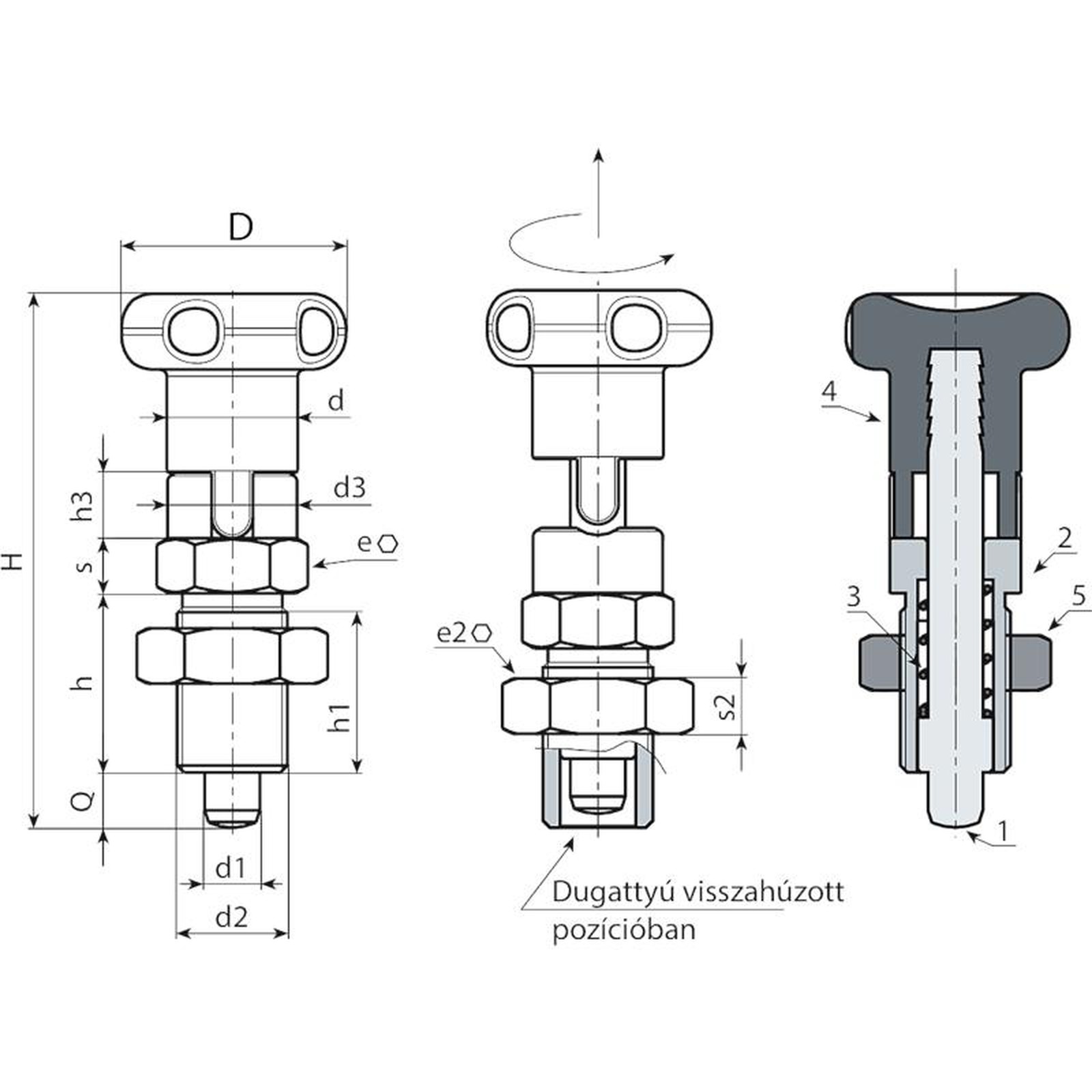

Anyagok:
(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W811:
(2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
(5) Menetes acél záróanya (UNI 5589).
W811 CIN:
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
(4) Szatén.
(1-2-5) Sima.
Szín:
(4) Fekete (RAL 9011).
W811:
(1-2-5) Fekete oxiddal kezelt.
W811 CIN:
(1-2-5) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W811 változat - fekete oxiddal kezelt acél
| Kód | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0006 | W811.Q0501 | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0007 | W811.Q0601 | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0008 | W811.Q0801 | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0009 | W811.Q1001 | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
W811 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0001 | W811.I0501CIN | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0002 | W811.I0601CIN | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0003 | W811.I0801CIN | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0004 | W811.I1001CIN | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
