W806
GOMB SIMA HEGESZTHETŐ, FEKETE OXIDDAL KEZELT ACÉLDUGATTYÚVAL
Sima hernyócsavarok más rögzítő rendszerekkel

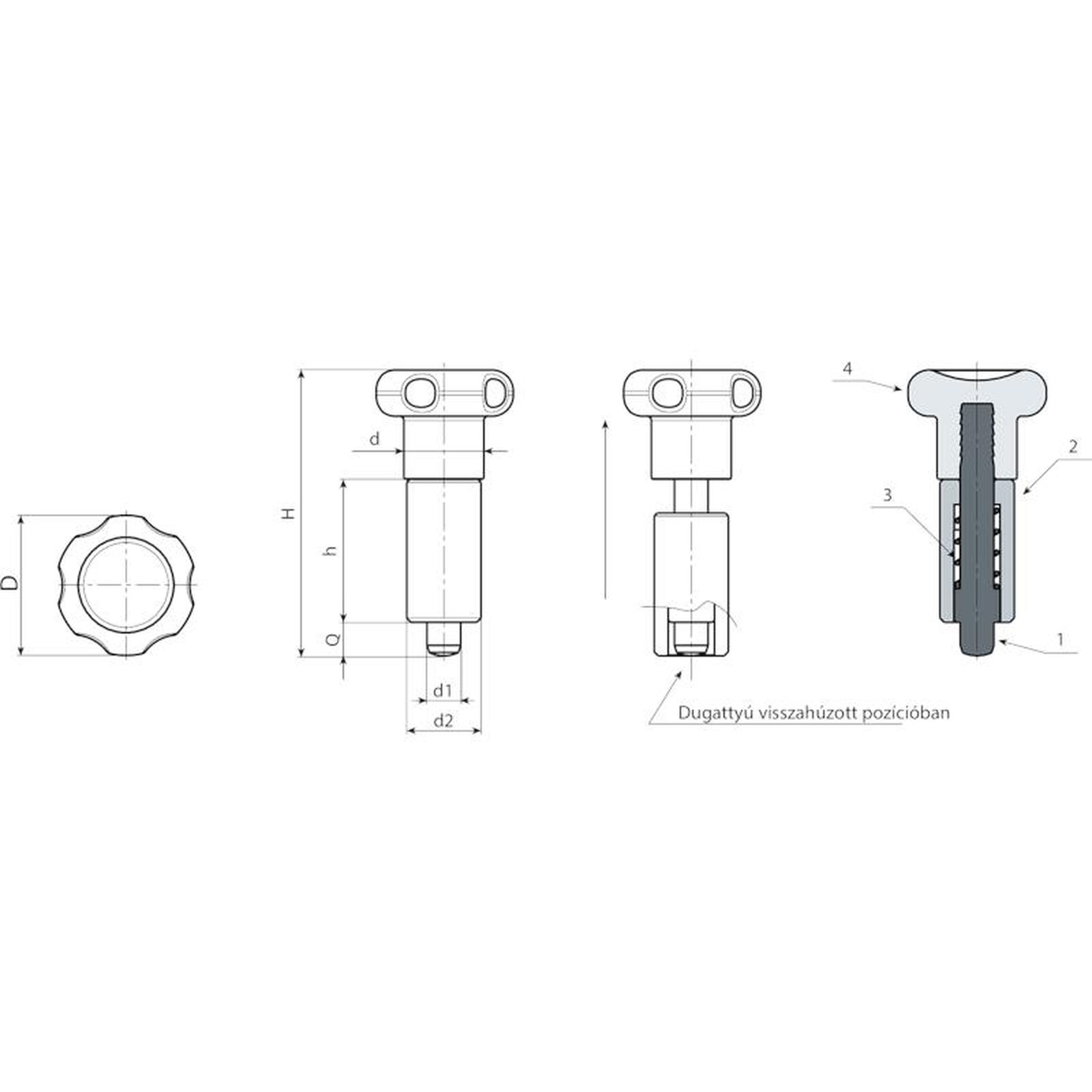

Anyagok:
(4) Merevített poliamid marokgomb.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
(4) Szatén.
(1-2) Sima.
Szín:
(4) Fekete (RAL 9011).
(1-2) Fekete oxiddal kezelt.
Betétek:
(3) Horganyzott acél rugó.
(2) Sima, furatos test hegeszthető acélból.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.
FIGYELEM:
Annak érdekében, hogy elkerülhetőek legyenek a problémák, amikor az acéltestet a géphez hegesztik, a műanyag gombot szétszerelve szállítjuk. Csavarja be a gombot, amint az alkatrész lehűlt.
| Kód | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
