GOMB ACÉL INDEXELŐ HERNYÓCSAVARRAL GYŰRŰS CSAVARANYA NÉLKÜL

22

W804


Spintori filettati passo fine - con pomello

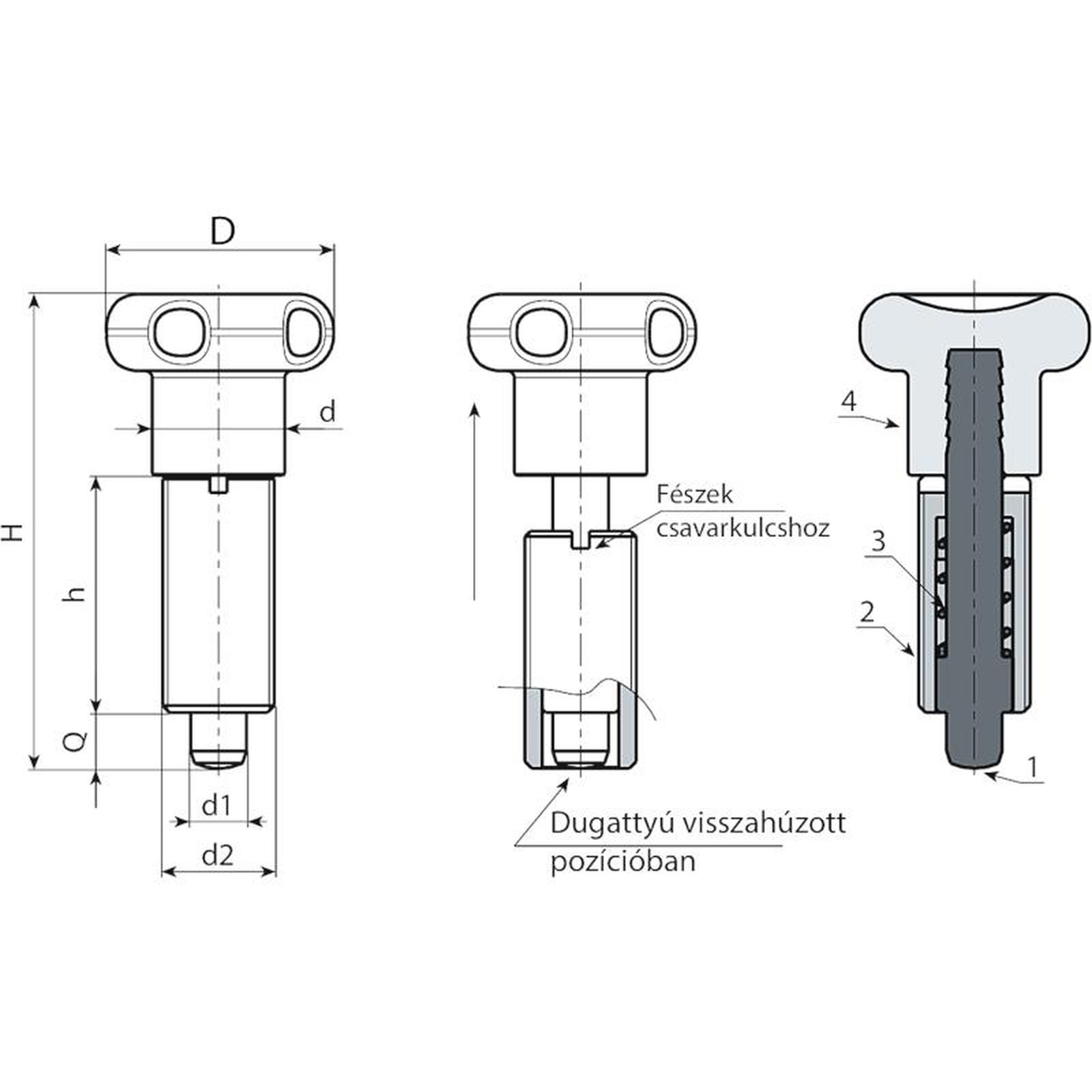

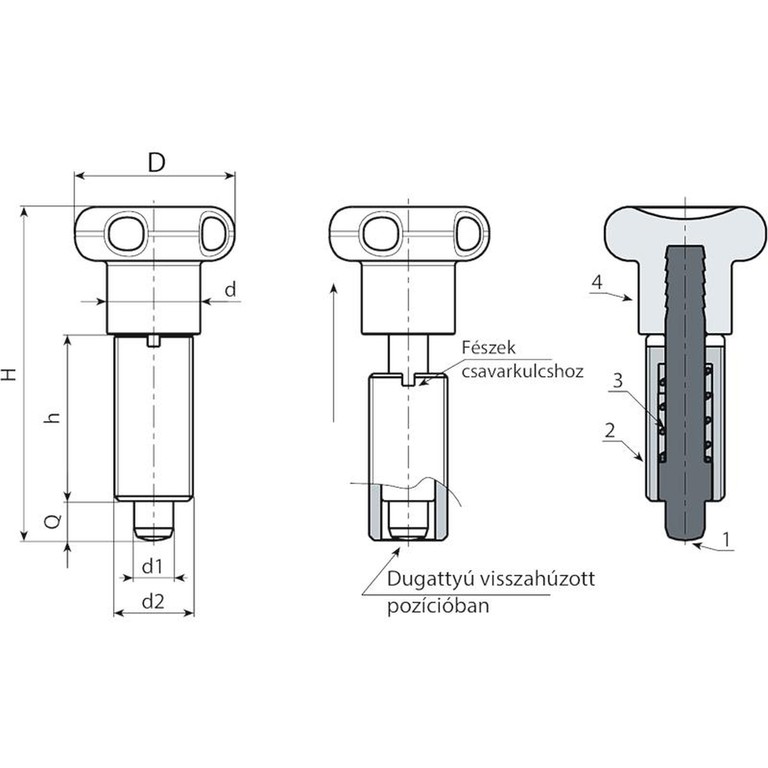

    Anyagok:

    (3) Rozsdamentes acélrugó (AISI 301).

    (4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.

    W804:

    (2) Menetes, nagy ellenállású acéltest ékhoronnyal.

    (1) Edzett, nagy ellenállású acél dugattyúcsap.

    W804CIN:

    (2) Menetes rozsdamentes acéltest (AISI 303) ékhoronnyal.

    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    Felületkikészítés:

    (4) Szatén.

    (1-2) Sima.

    Szín:

    (4) Fekete (RAL 9011).

    W804:

    (1-2) Fekete oxiddal kezelt.

    W804CIN:

    (1-2) Természetes.

    Záróék:

    Kérésre W807 cikkszámon záróék áll rendelkezésre.

    FIGYELEM:

    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.

    Kérésre záróékek állnak rendelkezésre.

    Adatlap

    W804 változat - fekete oxiddal kezelt acél

    Kód Art. D H h d2 d d1 -0,02 -0,04 Q Tömeg (g) Kulcs
    W804.0005 W804.Q0501 22 45 22 M10x1 12 5 5 16 W807.05
    W804.0006 W804.Q0601 27 54 26 M12x1,5 14 6 6 28 W807.06
    W804.0007 W804.Q0801 33 68 34 M16x1,5 19 8 8 64 W807.08
    W804.0008 W804.Q1001 33 79 43 M20x1,5 19 10 10 113 W807.10

    W804 CIN változat - rozsdamentes acél (AISI 303)

    Kód Art. D H h d2 d d1 -0,02 -0,04 Q Tömeg (g) Kulcs
    W804.0001 W804.I0501CIN 22 45 22 M10x1 12 5 5 16 W807.05
    W804.0002 W804.I0601CIN 27 54 26 M12x1,5 14 6 6 28 W807.06
    W804.0003 W804.I0801CIN 33 68 34 M16x1,5 19 8 8 64 W807.08
    W804.0004 W804.I1001CIN 33 79 43 M20x1,5 19 10 10 113 W807.10
