GOMB ACÉL INDEXELŐ HERNYÓCSAVARRAL
22
W800
Spintori filettati passo fine - con pomello

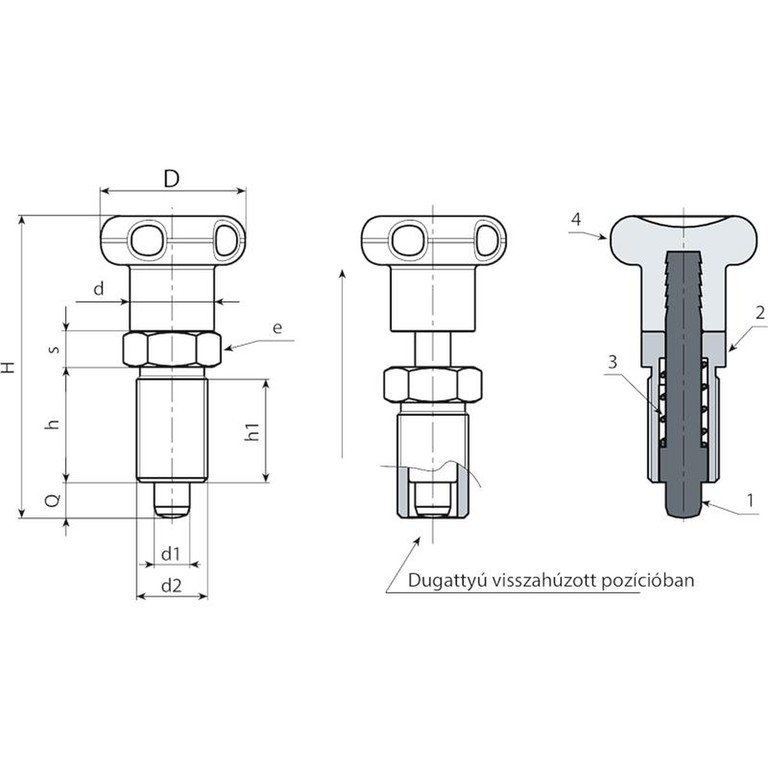

Anyagok:
(3) Rozsdamentes acélrugó (AISI 301).
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W800:
(2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
W800CIN:
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
Felületkikészítés:
(4) Szatén.
(1-2-3) Sima.
Szín:
(4) Fekete (RAL 9011).
W800:
(1-2) Fekete oxiddal kezelt.
W800CIN:
(1-2) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.









W800 változat - fekete oxiddal kezelt acél
Kód | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W800.0006 | W800.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
W800.0007 | W800.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
W800.0008 | W800.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
W800.0010 | W800.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
W800 CIN változat - rozsdamentes acél (AISI 303)
Kód | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W800.0001 | W800.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
W800.0002 | W800.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
W800.0003 | W800.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
W800.0005 | W800.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
