GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL - CSAVARANYÁVAL
Durva osztású indexelő hernyócsavarok - gombbal
Anyagok:
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(3) Rozsdamentes acélrugó (AISI 302).
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W794:
(2) Záró indexelő hernyócsavar test jól forgácsolható acélból.
(5) Menetes acél záróanya (UNI 5589).
W794 CIN:
(2) Rozsdamentes acél (AISI 303) záró indexelő hernyócsavar test.
(5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
(4) Szatén.
(1-2-5) Sima.
Szín:
(4) Fekete (RAL 9011).
W794:
(2-5) Horganyzott.
W794 CIN:
(1-2-5) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W794 változat - horganyzott acél

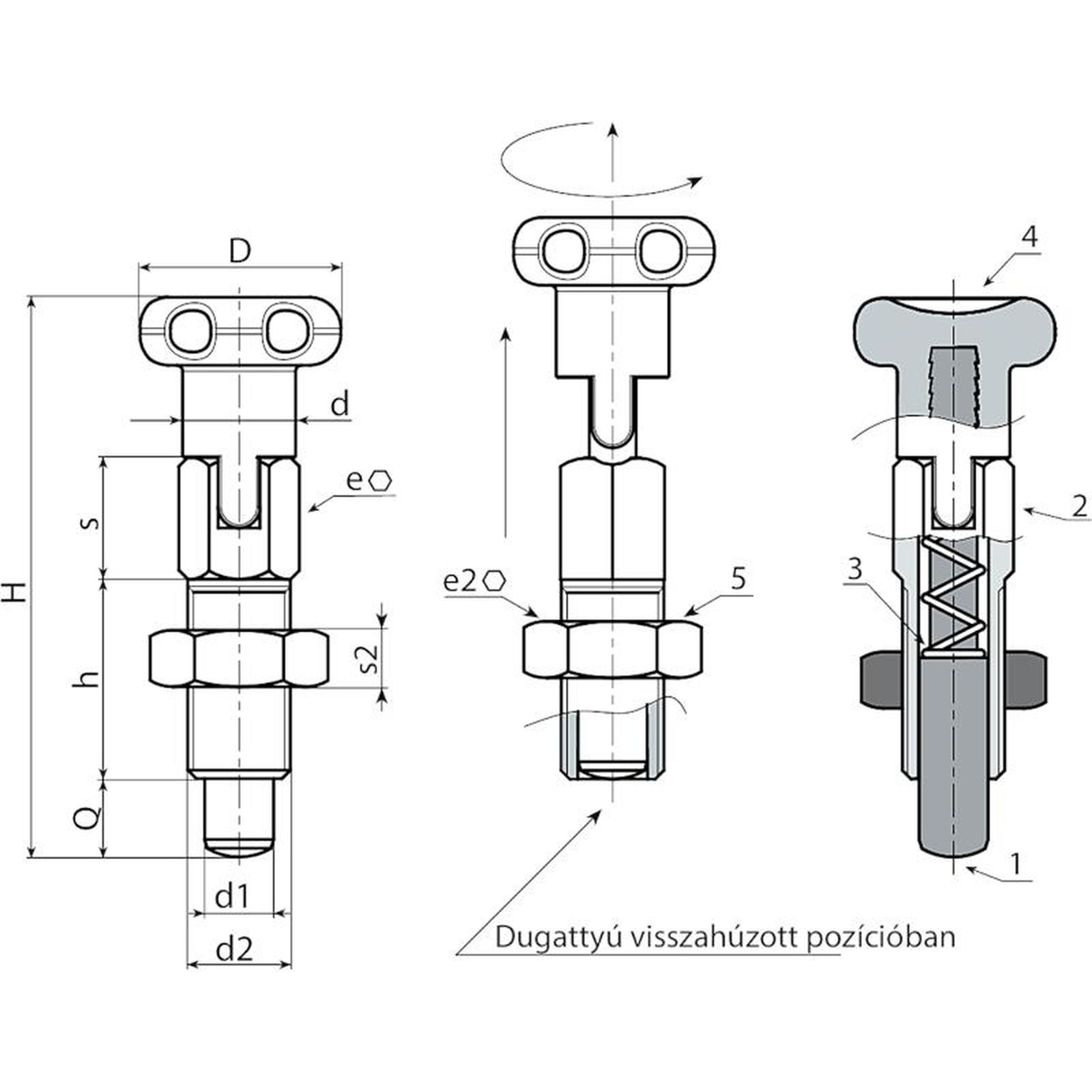

| Kód | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0001 | W794.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0003 | W794.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0005 | W794.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0007 | W794.J0801 | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
W794 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0002 | W794.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0004 | W794.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0006 | W794.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0008 | W794.J0801CIN | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
