GOMB ZÁRÓ ACÉL INDEXELŐ HERNYÓCSAVARRAL
22
W793
Spintori filettati passo grosso - con pomello

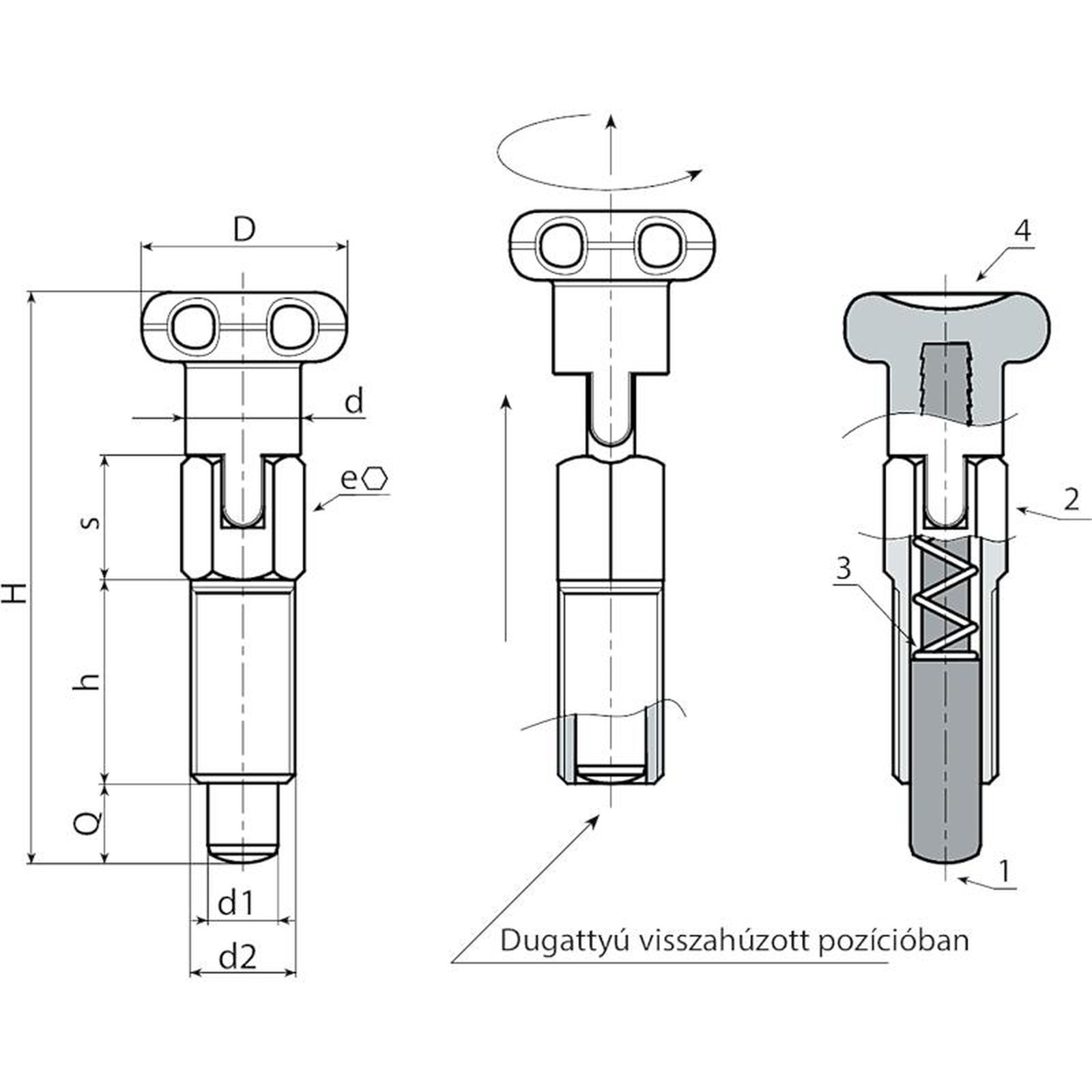

Anyagok:
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(3) Rozsdamentes acélrugó (AISI 302).
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
W793:
(2) Záró indexelő hernyócsavar test jól forgácsolható acélból.
W793 CIN:
(2) Rozsdamentes acél (AISI 303) záró indexelő hernyócsavar test.
Felületkikészítés:
(4) Szatén.
(1-2-3) Sima.
Szín:
(4) Fekete (RAL 9011).
W793:
(2) Horganyzott.
W793 CIN:
(1-2) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
Speciális kérések:
Nincs.
W793 változat - horganyzott acél
| Kód | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
W793 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
