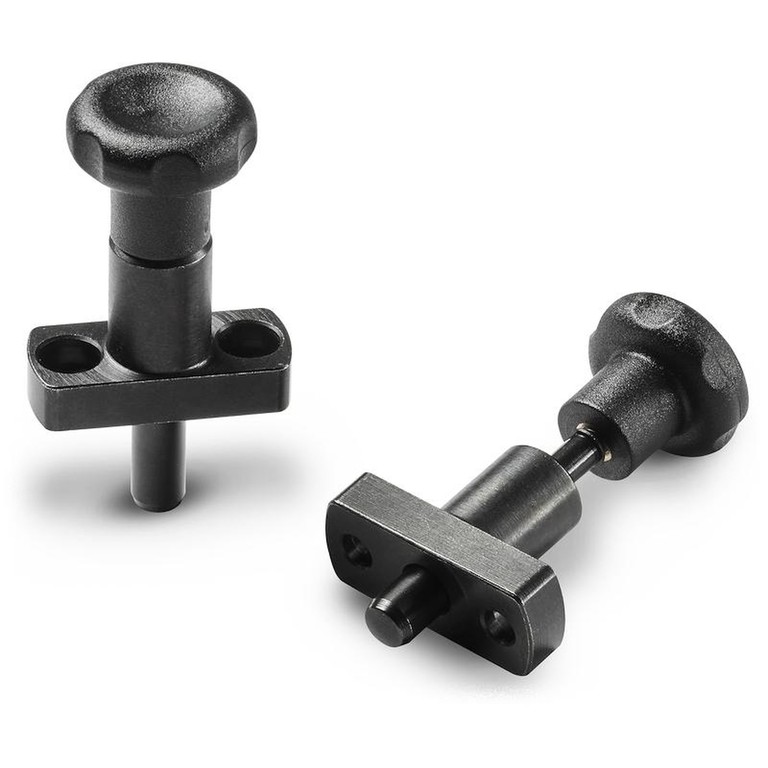

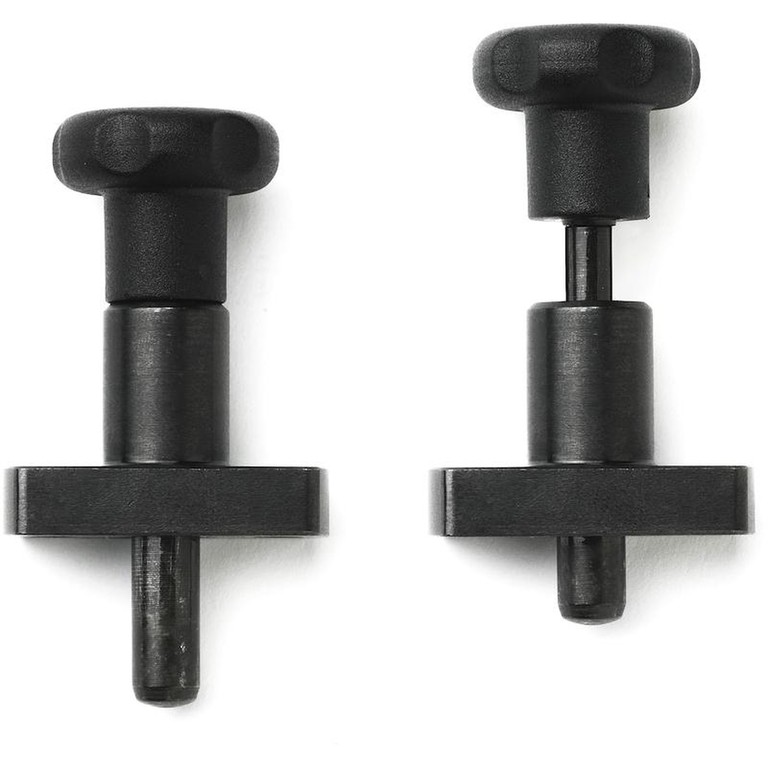

GOMB FEKETE OXIDDAL KEZELT ACÉL DUGATTYÚVAL ÉS KARIMÁVAL
22
W790
Spintori con corpo liscio con fissaggi alternativi
Anyagok:
(3) Merevített poliamid marokgomb. Nem szerelhető szét.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
(3) Szatén.
(1-2) Sima.
Szín:
(3) Fekete (RAL 9011).
(1-2) Fekete oxiddal kezelt.
Betétek:
(4) Rozsdamentes acélrugó.
(1) Sima rozsdamentes test, beépített esztergált és furatos karimával.
(2) Edzett, nagy ellenállású acél dugattyúcsap.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.
| Kód | Art. | D | H | m | c | A | B | F | h3 | d2 | d3 | d1 -0,02 -0,04 | Q | Q1 | Q2 | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W790027.0001 | W790027.Q08X2001 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 8 | 20 | 10 | 10 | 74 |
| W790027.0002 | W790027.Q08X2601 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 8 | 26 | 10 | 16 | 75 |
| W790027.0004 | W790027.Q10X2401 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 10 | 24 | 12 | 12 | 75 |
| W790027.0006 | W790027.Q10X3201 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 10 | 32 | 12 | 20 | 76 |
